Es kann verlockend sein, eine Spule manuell von A nach B zu rollen oder sie auf die Seite zu kippen, aber das kann auch riskant sein. Es kann nicht nur zu Verletzungen führen, sondern auch die Flansche der Spule beschädigen (besonders wenn sie aus Holz oder Kunststoff bestehen).

Wenn dies passiert, stehst du nicht nur vor einer Transportaufgabe, sondern auch dem zeitaufwändigen Ärger, eine beschädigte Spule handhaben zu müssen – was bedeutet, dass du allen Aluminium- oder Kupferdraht oder Kabel auf eine neue Spule umrollen musst. Durch die Verwendung einer Hebevorrichtung für Spulen reduzierst du diese Risiken, und der gesamte Prozess wird sowohl sicherer als auch deutlich effizienter.

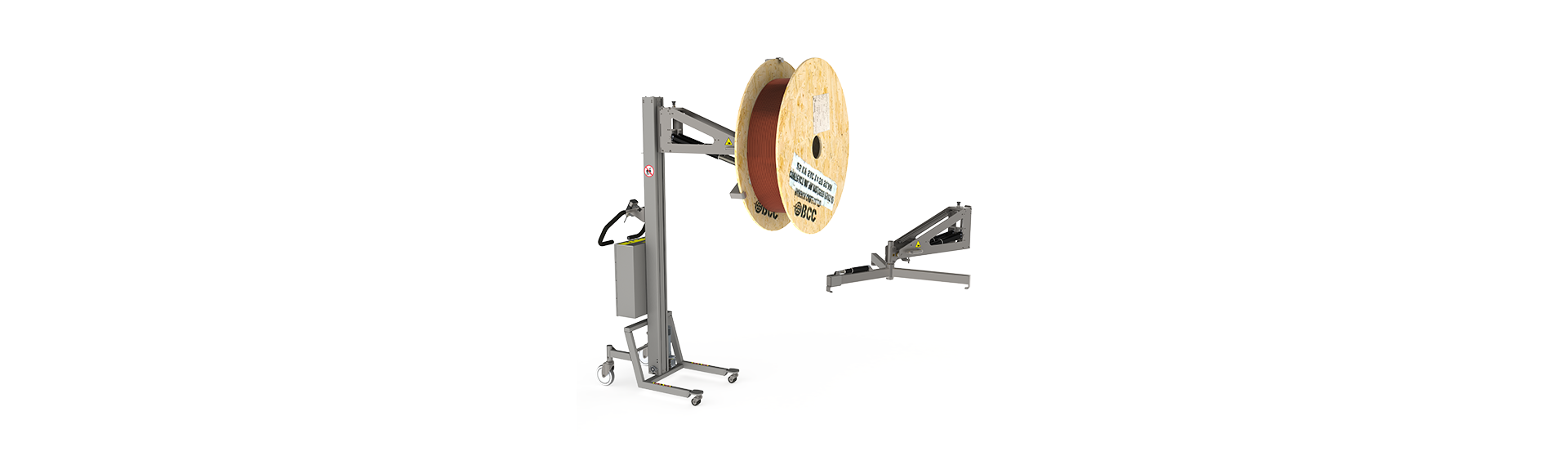

Unsere elektrischen Spulenheber (ERG) sorgen dafür, dass Ihre Spule oder Kabeltrommel sicher und effizient transportiert wird – ohne Risiko von Beschädigungen. Mit einem festen Griff und einer kontrollierten Handhabung beseitigt der ERG die Gefahren des manuellen Rollens oder Kipps der Spule, wodurch sowohl Ihre Ausrüstung als auch Ihre Mitarbeiter geschützt werden.

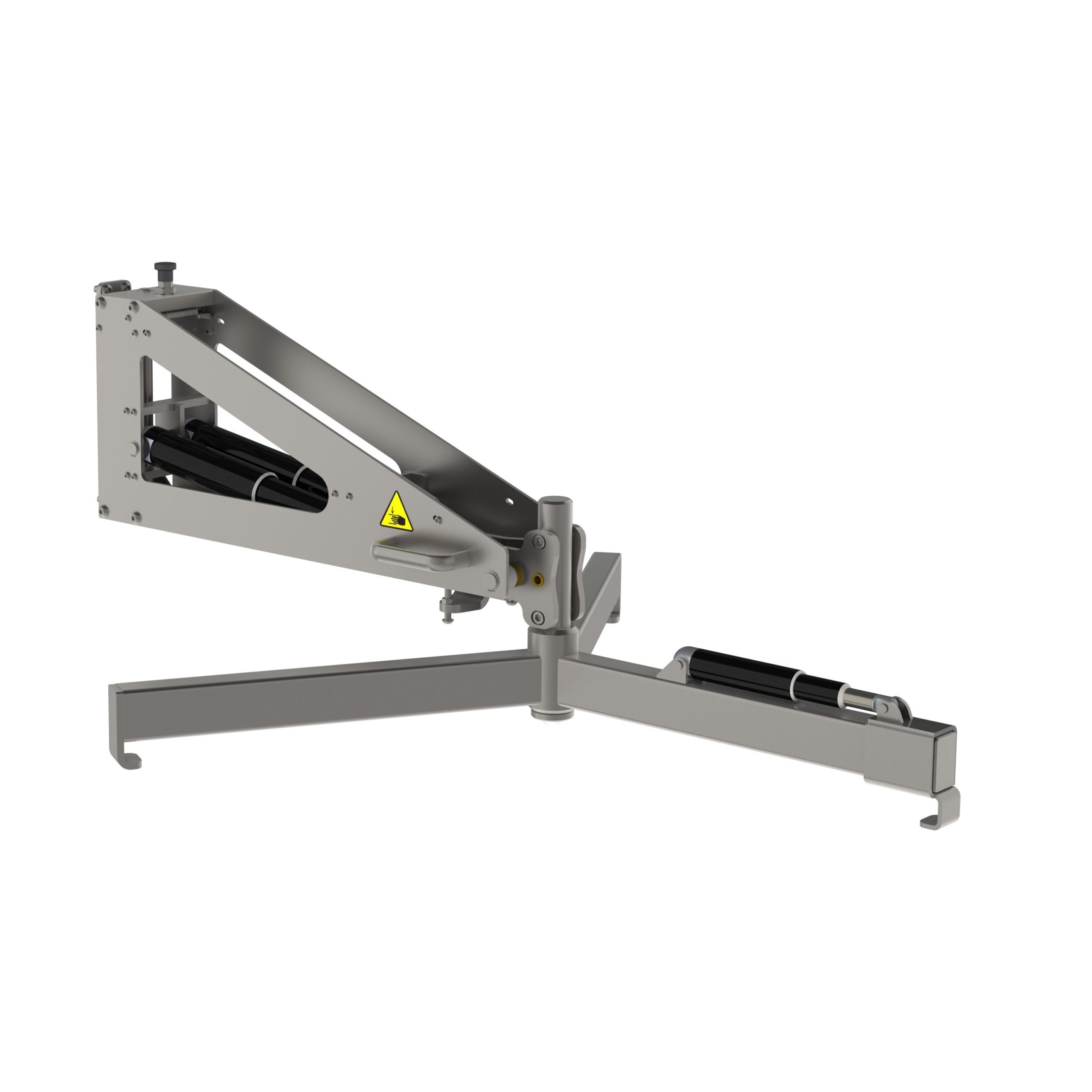

Der ERG ist voll elektrisch und greift die Spule an drei Stellen entlang des Randes der einen Flansch. Dies geschieht mithilfe von Verriegelungshaken, die von einem elektrischen Aktuator und einem Schieber betrieben werden. Ein weiterer elektrischer Aktuator ermöglicht es dem ERG, die Rolle entweder in eine vertikale oder horizontale Position zu kippen.

Je nach Ihren Bedürfnissen können wir zwei Ausführungen des elektrischen Spulengreifers anbieten: eine Standardausführung zur Handhabung von Spulen derselben Größe und eine flexiblere Ausführung mit Schiebern, die es den Verriegelungshaken ermöglichen, sich an verschiedene Spulengrößen anzupassen. Die flexible Ausführung ist ideal für die Handhabung von Spulen mit deutlich unterschiedlichen Durchmessern. Beide Versionen sind einfach mit einer Fernbedienung zu bedienen.

Ein elektrisches Hebevorrichtung für Spulen kann viel mehr als nur Spulen handhaben
– Eine vielseitige Lösung für schwere, flanschartige Gegenstände!

Bisher haben wir über Spulen gesprochen, aber der elektrische Spulengreifer ist nicht nur auf das Handhaben solcher Lasten beschränkt. Alles, was groß, rund ist und einen Rand hat, an dem sich die Verriegelungshaken festhalten können, ist gut geeignet – zum Beispiel kleine bis mittelgroße Flanschrohre, Metallplatten und -scheiben, Zahnräder und Schwungräder, große Deckel sowie industrielle Bremsscheiben.

Diese vielen verschiedenen Lastmöglichkeiten machen den ERG zu einer vielseitigen Lösung für eine breite Palette von Industrien – von der Produktion und dem Bauwesen bis hin zu Energie und Transport – überall dort, wo eine präzise und sichere Handhabung von runden, flanschigen Objekten erforderlich ist.

Fokus auf Flansche: Die besondere Fähigkeit des elektrischen Spulengreifers

Abgesehen davon, dass er in der Lage ist, schwere Spulen oder andere flanschenförmige Objekte sicher von Lager- oder Ladebereichen in Maschinenräume, Produktionslinien oder Sammelbereiche zu transportieren, ist die wichtigste Funktion des elektrischen Spulengreifers seine Fähigkeit, Spulen zwischen horizontalen und vertikalen Positionen zu drehen. Und das Gute daran ist, dass dies sicher aus der Ferne mit einer Fernbedienung durchgeführt werden kann.

Wie genau funktioniert der elektrische Spulengreifer?

Unsere elektrische Hebevorrichtung für Spulen ist so konzipiert, dass sie flanschartige Objekte wie Spulen anheben und kippen kann. Das eigentliche Greifen der Spule erfolgt mit einem Verriegelungshaken, der auf einer elektrisch betriebenen gleitenden Einheit angebracht ist. Dies ermöglicht es dem Verriegelungshaken, den Rand der Spule zu fassen.

Zwei zusätzliche feste Halterungen, die gegenüber dem Verriegelungshaken auf der gleitenden Einheit platziert sind, sorgen dafür, dass die Spule sicher an ihrem Platz gehalten wird. Sobald die Spule gegriffen ist, kann sie entweder in eine horizontale oder vertikale Position gekippt werden.

Bei unserer verstellbaren Version kann die Position der Verriegelungshaken, die die Spule greifen, angepasst werden, um verschiedene Spulendurchmesser zu berücksichtigen.

Sowohl die Greif- als auch die Kippfunktion werden von elektrischen Aktuatoren betrieben, die batteriebetrieben sind und über eine Fernbedienung gesteuert werden.

Kippkapazität

Die Kippkapazität des ERG hängt von den Eigenschaften der Spule (Länge und Masse) sowie von der Art der elektrischen Aktuatoren ab, mit denen der ERG ausgestattet ist. Es kann entweder ein oder zwei Kippaktuatoren geben, jeweils mit einem von drei verschiedenen Übersetzungsverhältnissen.

Im Handbuch finden Sie spezifische Richtlinien, die Ihnen helfen können, die genaue Kipplastkapazität für Ihr spezifisches ERG zu bewerten.

Schwenkkapazität

Um das Positionieren der Spulen zu erleichtern, ist das ERG auf einer eingebauten Schwenkeinheit montiert. Dies ermöglicht es dem Greifer, sich frei horizontal zu schwenken, wenn der Sperrstift gelöst ist.

Die Schwenkeinheit ermöglicht es dem ERG, sich horizontal innerhalb eines bestimmten Bereichs zu schwenken. Der Abstand innerhalb dieses Bereichs wird durch zwei Schrauben gesteuert, die den maximalen Seitenwinkel bestimmen. Je länger die Schraube ist, desto kleiner wird der maximale Winkel. Um den Winkel zu verringern, müssen Sie einfach die Schraube durch eine längere ersetzen, um die gewünschte Einstellung zu erreichen.

Merkmale

• Anpassbar an verschiedene Spulengrößen.
• Vollständig elektrisch angetrieben.
• Leicht anpassbar: die Abmessungen können nach Kundenwunsch geändert werden.
• Robuste Konstruktion für den industriellen Einsatz. Die ERG-Konstruktion aus rostfreiem Stahl ist langlebig und für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegt.
• Erhältlich in hygienischer Ausführung für den Einsatz in Reinräumen und in der Lebensmittel-/Getränkeindustrie.
