Innovative Rollenheber für standardisierte Spulenhubvorgänge und komplexes Rollenhandling
Bei 2Lift begrüßen wir alle Anforderungen an Minilifte – sei es für standardisierte Spulenhubvorgänge oder komplexeres Rollenhandling.
Die Handhabung und das Heben von Industrierollen ist eine unserer Hauptspezialitäten. Die Anforderungen unserer Kunden an Rollen Transportwagen sind so vielfältig, wie die Industrien aus denen sie kommen – und wir freuen uns sehr, sie alle zu erfüllen.
Wir begegnen allen möglichen Anforderungen an industrielle Rollenwender:
- Vom standardisierten Hub- und Transportvorgang der Spule in nicht so stark regulierten, weiträumigen Umgebungen…
- Zu komplexeren Rollenhandhabungsvorgängen…
- für eventuell zerbrechliche und ungewöhnlich geformte Rollen, Spulen und Bandspulen
- in Branchen mit stark regulierten Arbeitsumweltverfahren (in z. B. Reinräumen)
- in Arbeitsbereichen mit begrenztem und beschränktem Zugang zum Greifen, Transportieren und Andocken
- wo die Notwendigkeit erforderlich ist, die Rolle in einer bestimmten Art und Weise zu kippen, zu rotieren und zu drehen.
Wir denken Ihren Hubvorgang von Anfang bis Ende durch - Bevor wir Ihre Rollenhebevorrichtung bauen, analysieren wir Ihre Anforderungen gründlich
Bei 2Lift verfügen wir über jahrelange Erfahrung im Umgang mit allen Arten von Rollen / Spulen / Bandspulen und verstehen die vielen beteiligten Faktoren. Für jeden von uns verkauften Minilift denken wir den Hubvorgang von Anfang bis Ende durch.
Da bei der Auswahl Ihrer Minilifte so viele wichtige Faktoren zu berücksichtigen sind, haben wir ein effizientes (nichts auslassendes) dialogbasiertes Verfahren entwickelt.
Dieses Verfahren garantiert, dass alle Ihre Bedürfnisse und Anforderungen berücksichtigt und in das Design Ihrer Rollenheber integriert werden.
Bereiche, die wir vor dem Bau und der Anpassung / Konstruktion Ihrer Rollenwender beurteilen und analysieren werden, sind unter anderem:
- Die offiziellen Normen des Arbeitsumfelds, Anforderungen und Vorschriften, die für Ihre Branche gelten.
- Die physikalischen Eigenschaften des Arbeitsbereichs / -raums.
- Die Spulen- / Rollenabmessungen (Größe, Gewicht und Kerndurchmesser) und das Rollenmaterial (sowohl Oberfläche als auch Inhalt).
- Anforderungen an die Rollenhandhabung in Bezug auf z. B. Transport und potentielles Kippen, Drehen, Rotieren, Andocken usw.
All diese gründlichen Messungen werden vorgenommen zur:
- Gewährleistung der körperlichen Sicherheit Ihrer Mitarbeiter zur Vermeidung von Verletzungen und der Aufrechterhaltung ihrer ergonomischen Gesundheit.
- Optimierung der Arbeitsabläufe und Effizienz Ihres Unternehmens.
- Sicherstellung, dass Ihre Produkte unbeschädigt und intakt bleiben (dass die Spule der Rollen während des Greif-/Handhabungsvorgangs nicht beschädigt wird und die Oberfläche und der Inhalt der Rollen beim Festklemmen, Transportieren und Andocken optimal geschützt sind).
Rollenwender mit Kerngreifern
Es kann mehrere Gründe geben, warum das Heben von Rollen mit einem Kerngreifer die ideale Lösung für Ihre Anforderungen ist.
Gründe für die Entscheidung für Endeffektoren mit einem Kerngreifer:
- Wenn Sie druckempfindliche Rollen haben, bei denen das Material und/oder die Oberfläche nicht berührt werden dürfen.
- Wenn die Position der Rollen es erschwert, sie auf der Außenseite zu greifen, zum Beispiel wenn sie während der Lagerung eng gestapelt sind.

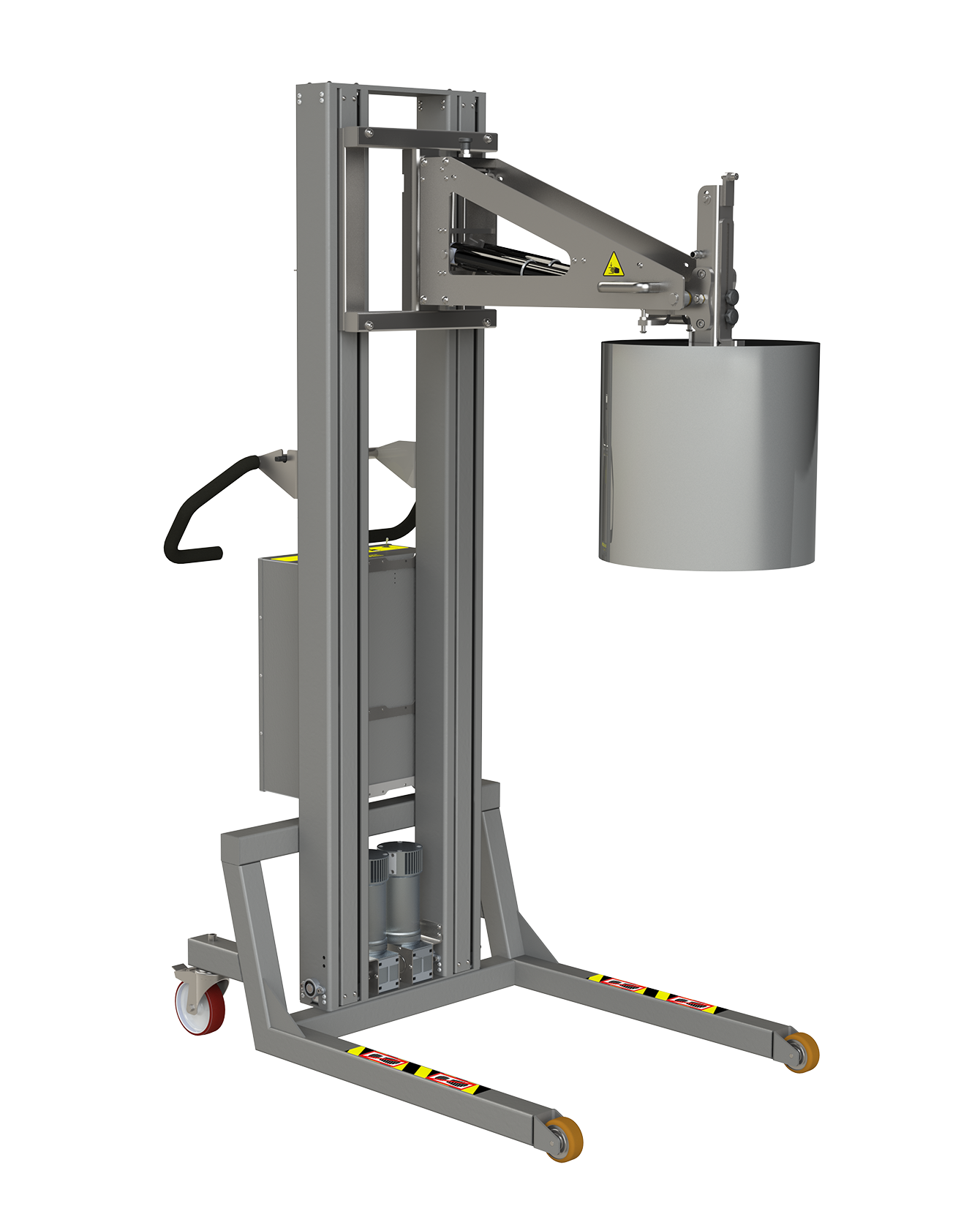

Modell ERM: Elektrischer Rollenmanipulator
Bei diesem vollelektrischen Rollenheber werden die Rollen mit einem elektrisch betätigten Spreizdorn im Kern gegriffen. Der Rollenkern wird über eine Zahnplatte vorsichtig am Dorn befestigt.
Wenn die Rollen sicher befestigt sind, können sie nach oben und unten, horizontal und vertikal, gekippt werden.
Dies ist die ideale Lösung für Anwendungen mit nicht durchgehenden Wellen, beispielsweise wenn Rollen von einer Palette gehoben und gekippt und auf einen festen Dorn gesetzt werden müssen. Bis 350 kg.

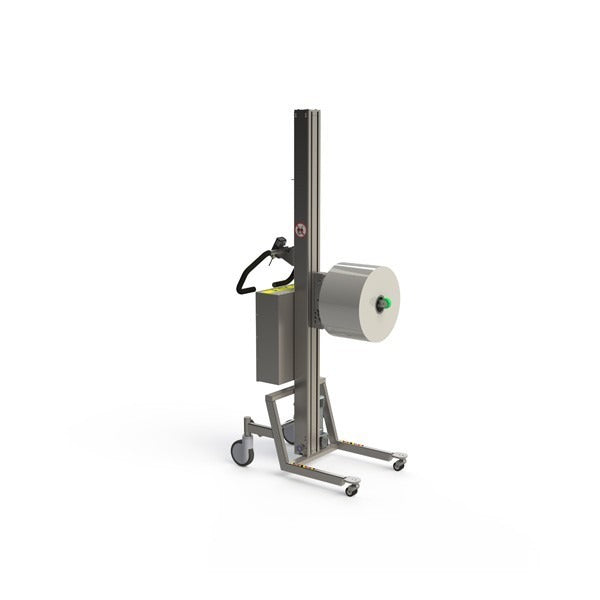

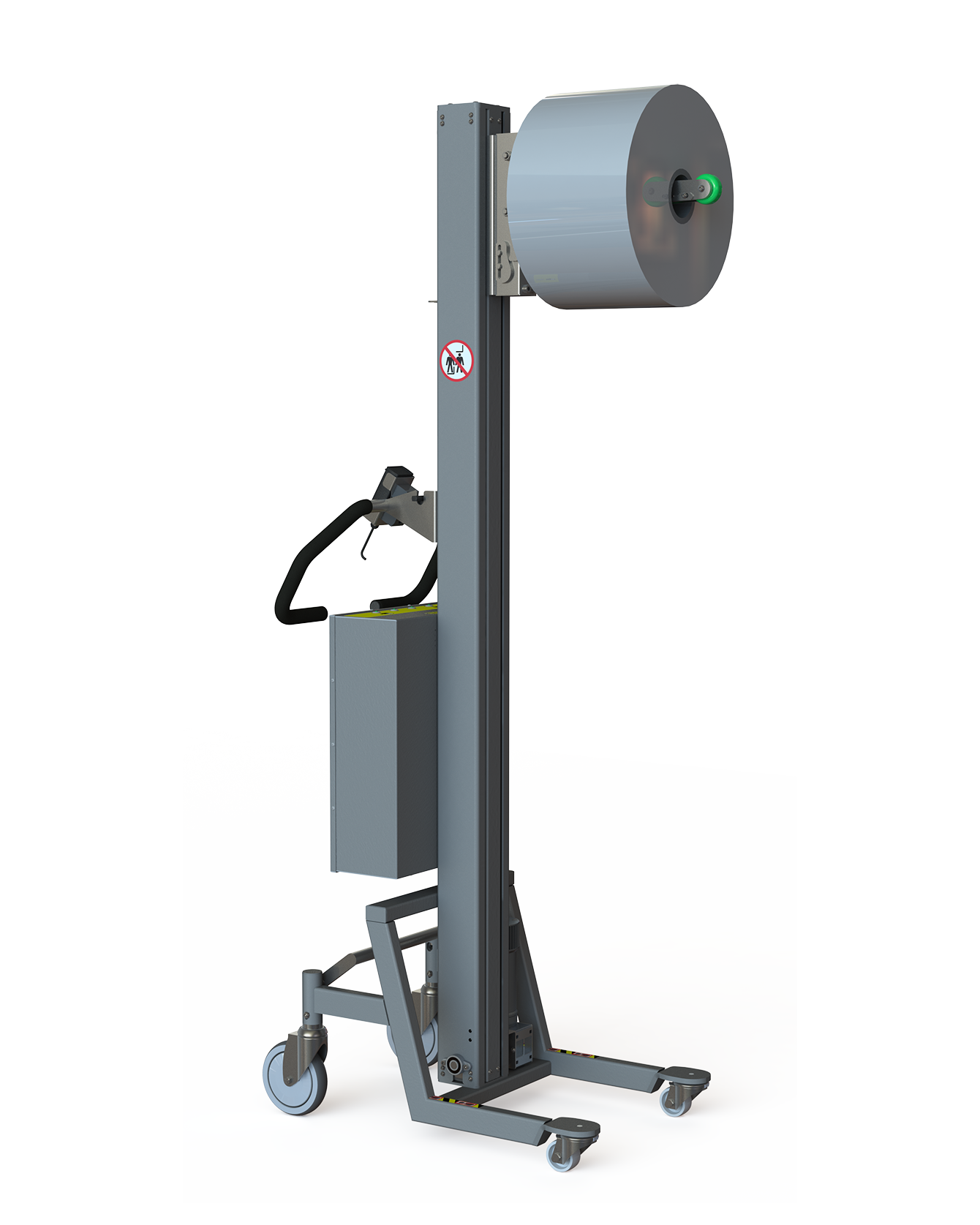

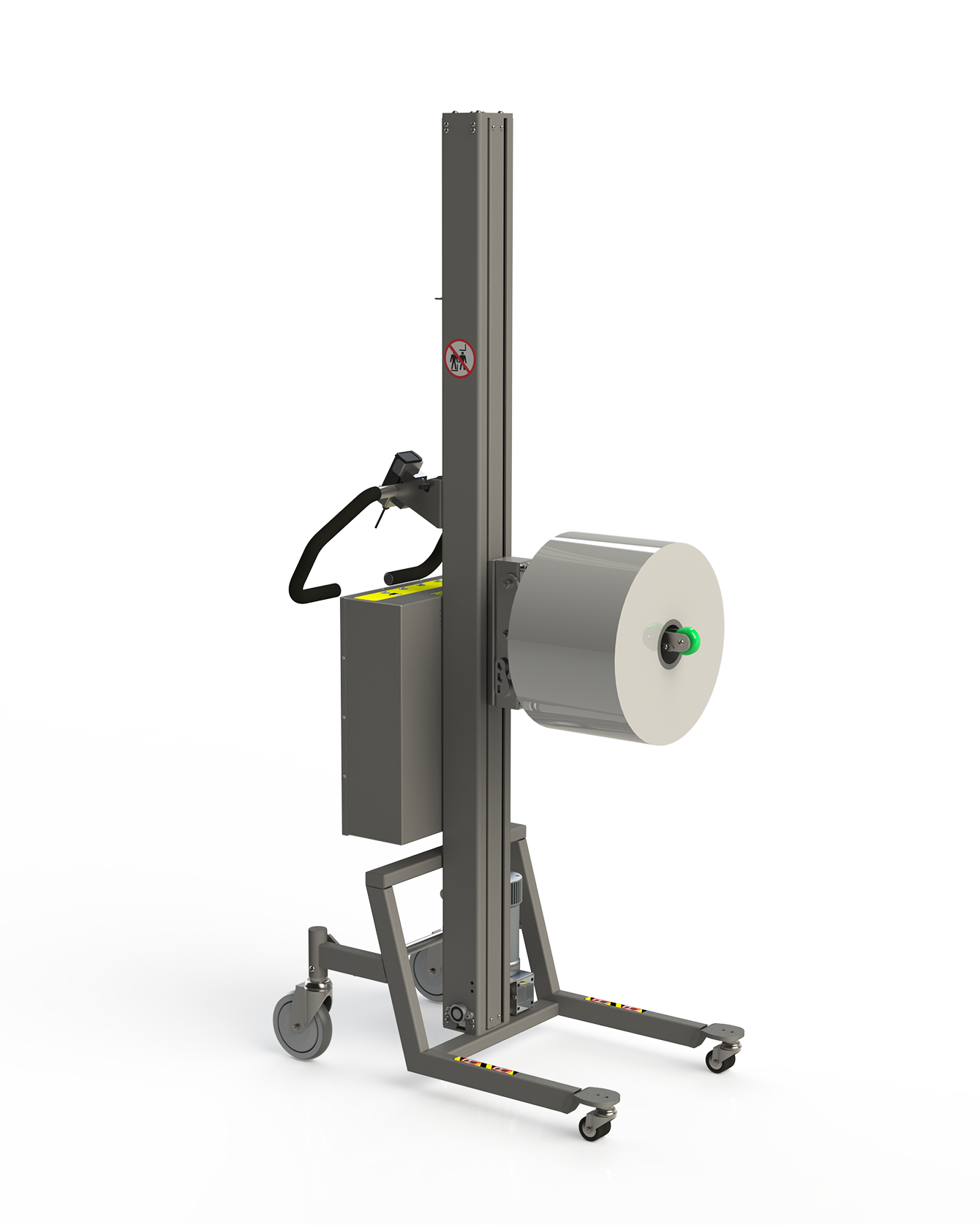

Modell RM: Dorn mit Rollen
Für einfache Rollenhubvorgänge ist ein Dorn eine gute und kostengünstige Lösung.
Um die Bewegung der Rolle auf dem Dorn zu erleichtern, kann diese mit Rollen ausgestattet sein; Zusätzlich ist eine Bremse montiert, die dafür sorgt, dass die Rolle nicht unbeabsichtigt vom Dorn rollt.
Diese Lösung ist besonders gut geeignet, um Rollen mit dem Kern in horizontaler Richtung zu bewegen, wo das Kippen oder Drehen nicht erforderlich ist. Bis 450 kg.

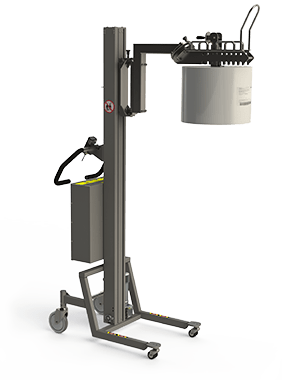

Modell MRM: Manueller Rollenmanipulator
Diese manuelle Version der Rollenheber bietet eine kostengünstige Alternative, ideal zum Heben und Drehen von leichteren Rollen. Während das Greifen und Drehen der Rolle manuell erfolgt, sind die Funktionen Heben und Senken immer noch elektrisch.
Die Hubvorgänge sind die gleichen wie beim elektrischen Rollenmanipulator, wodurch Rollen im Kern gegriffen und dann angehoben/gekippt werden können. Die Art des Greifens des Kerns ist ebenfalls ähnlich, wird jedoch durch die Verwendung eines Griffs ausgelöst. Bis 400 kg.
Rollenheber mit externem Rollenhandling
Eine externe Rollenhandhabung kann die bevorzugte Wahl sein, wenn z. B.:
- Der Rollenkern offen bleiben muss (beispielsweise zum Andocken)
- Der Kern aus zerbrechlicheren Materialien besteht (z. B. dünner Kunststoff oder Karton)
- Die Rolle eine durch den Kern durchgehende Welle benötigt.

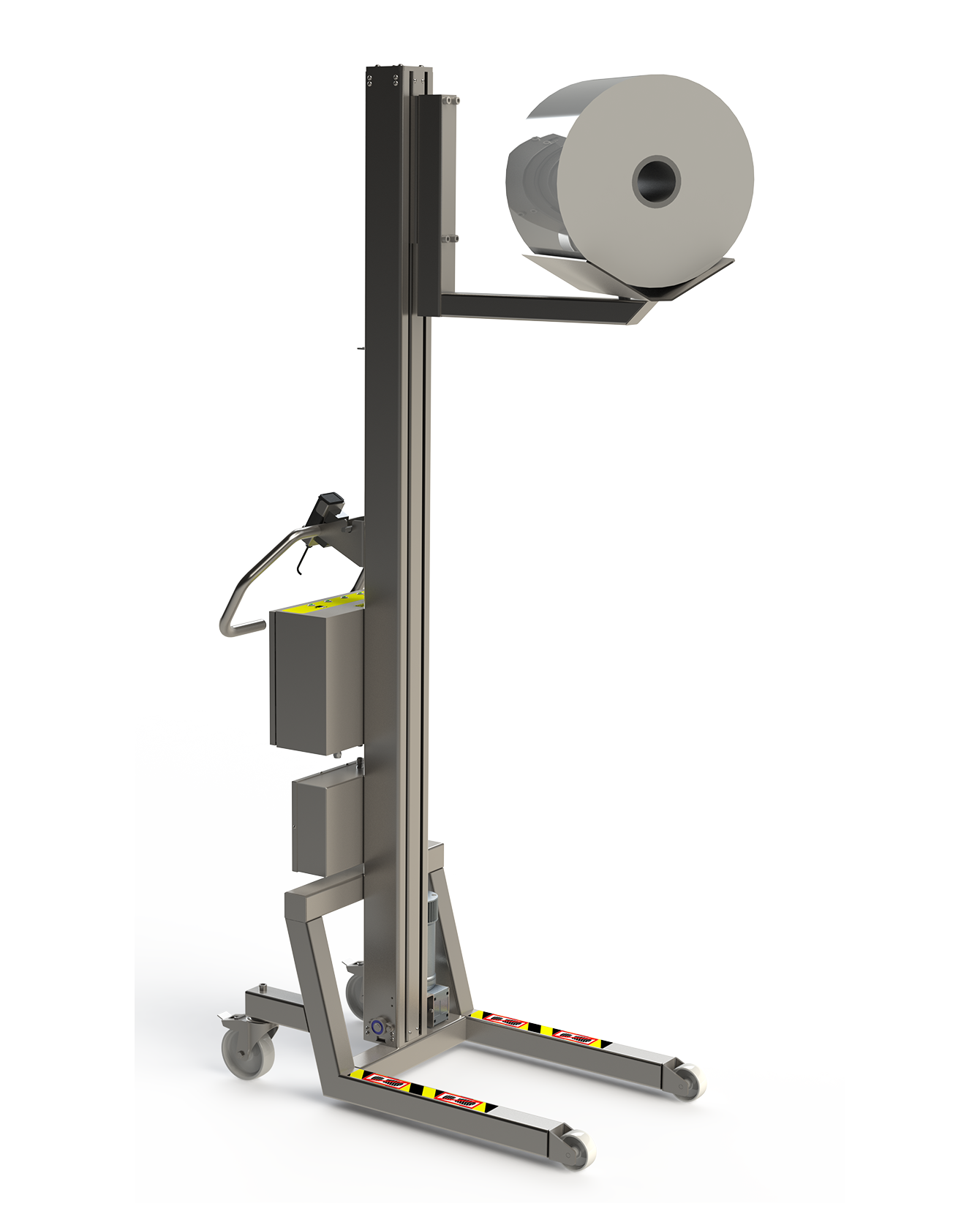

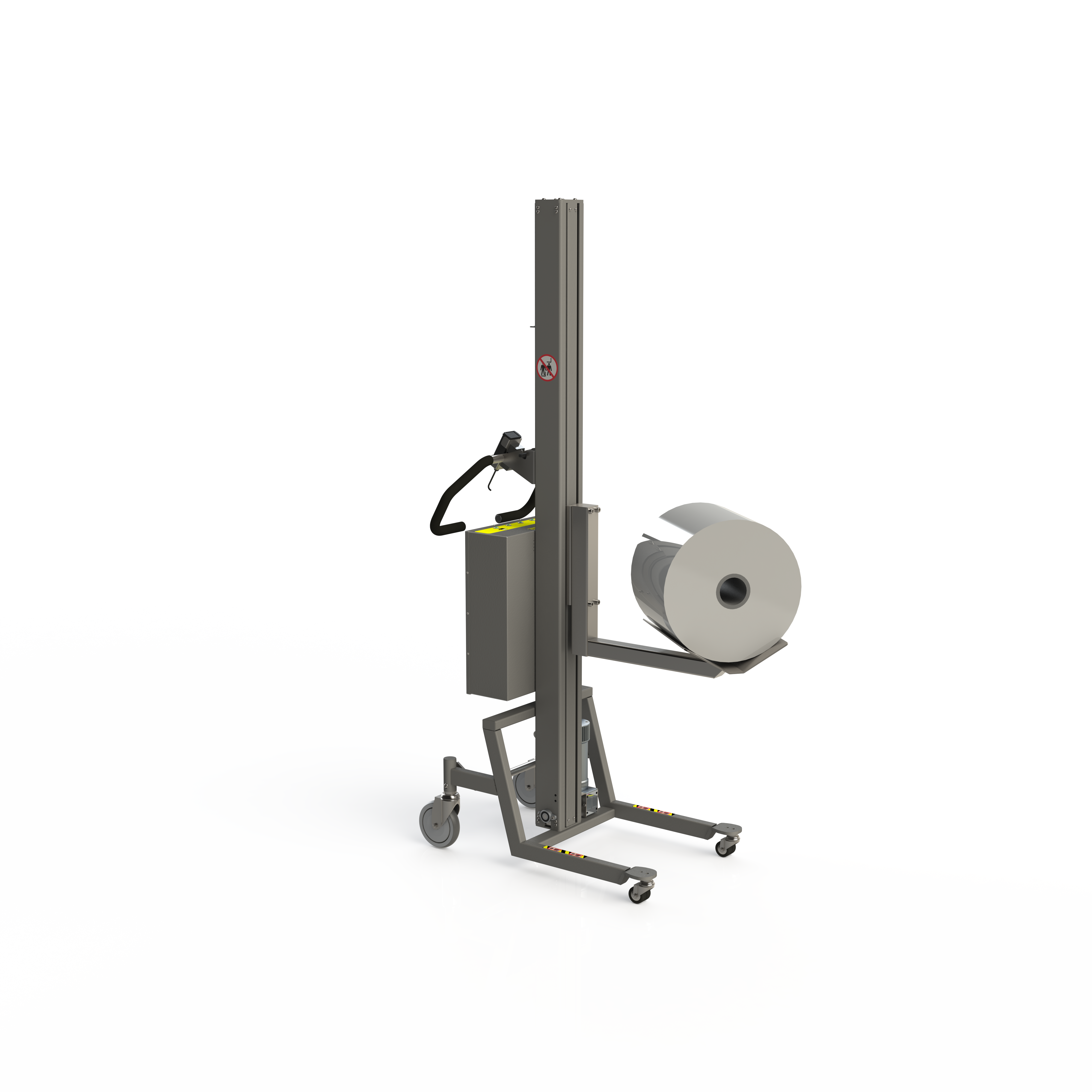

Modell VB: V-Block mit integriertem Dorn
Für die externe Handhabung von Rollen (Greiflösungen ohne Kern) ist der Ausleger mit V-Block eine einfache und effektive Lösung.
Damit können Rollen von einer Palette auf den V-Block gerollt oder gekippt und anschließend angehoben werden.
Da der V-Block drehbar ist, kann die Ausrichtung des Rollenkerns so positioniert werden, dass die Rolle an der erforderlichen Stelle aufgenommen werden kann.
Diese Lösung unterstützt auch Anwendungen mit durchgehenden Wellen, da der Rollenkern leicht zugänglich ist, während sich die Rolle auf dem V-Block befindet.
Der V-Block kann leicht entfernt werden, so dass der Ausleger, der ihn hält, auch zum Anheben der Rollen verwendet werden kann. Bis 400 kg.

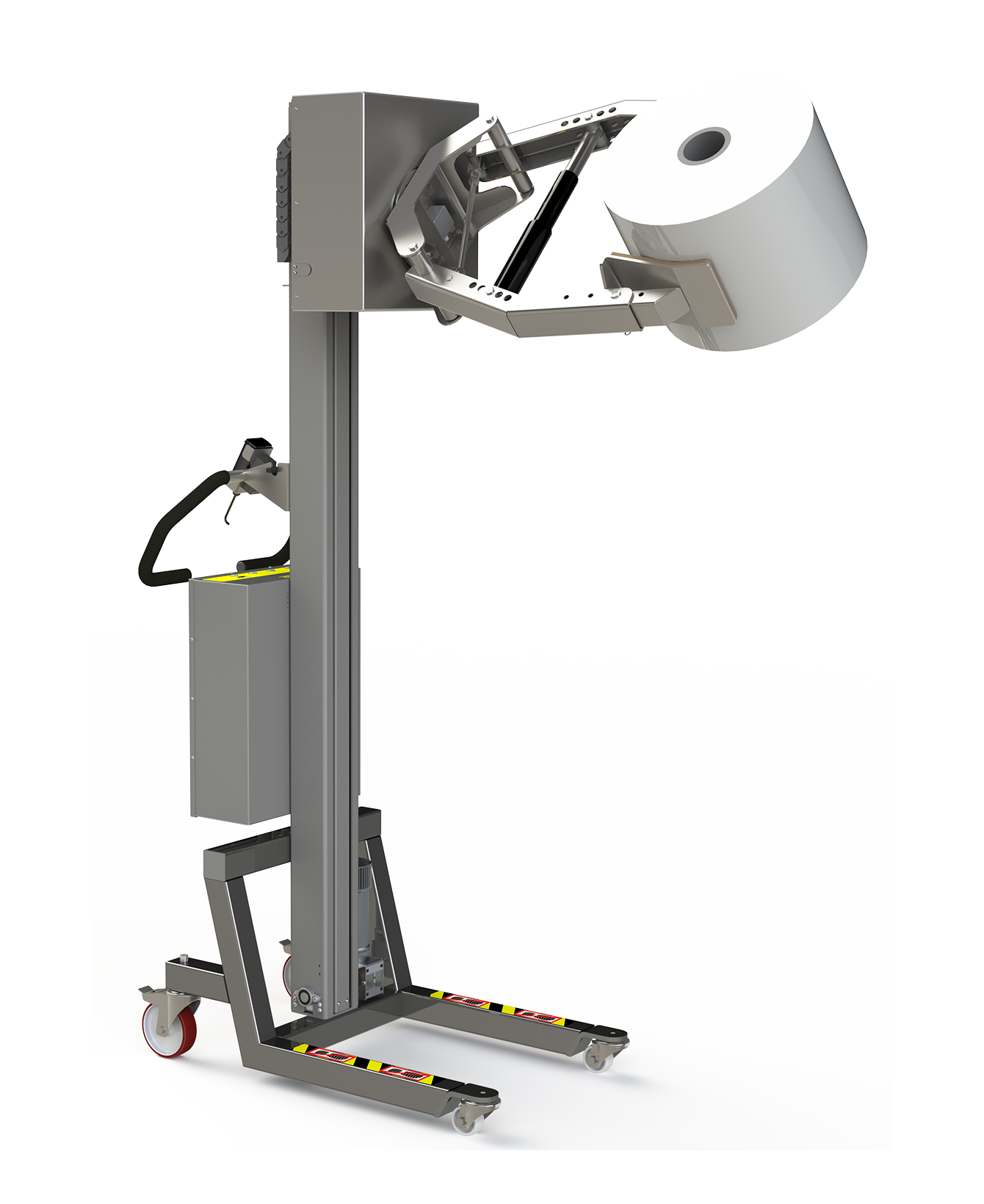

Modell ERU-EC: Rollenhandling mit elektrischer Scherenklemme und Rotationseinheit
Für Anwendungen mit durchgehenden Wellen, bei denen elektrisches Greifen und Drehen erforderlich ist, ist die Klemm– und Rotationseinheit ideal. Bis 120 kg.
Durch Greifen der Rolle mit anhand von weichem Gummi ausgekleideten Greifern am Außendurchmesser, kann die Rolle angehoben und in die kernhorizontale Position gedreht werden, wo anschließend die Welle in den Kern der Rolle eingesetzt werden kann.
Schließlich können die Rolle und die Welle mit Hilfe der Hebevorrichtung an der gewünschten Stelle platziert werden.

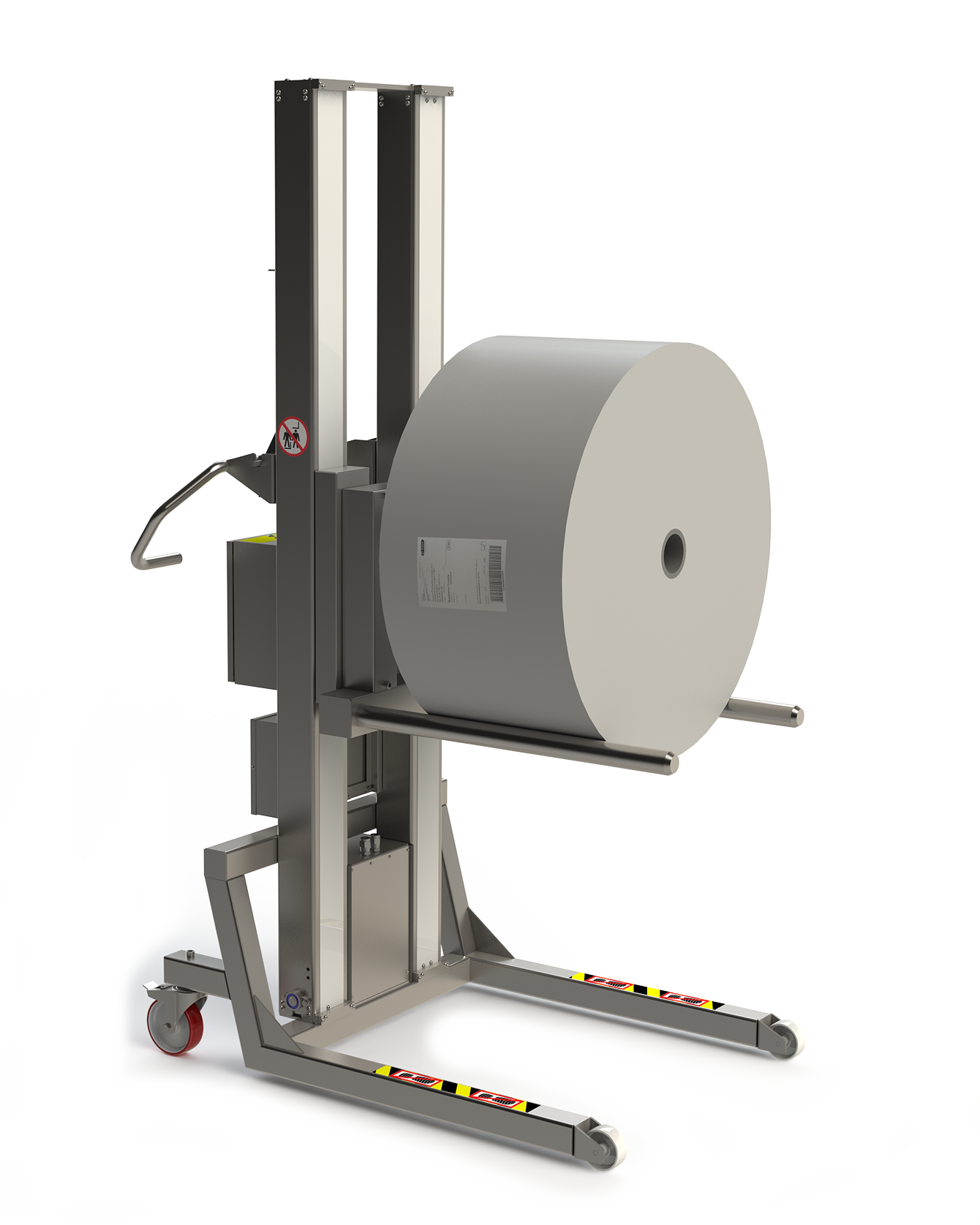

Modell DM: Rollenheber mit Doppeldorn
Für die externe Handhabung von schweren Rollen (Greiflösungen ohne Kern) ist das Hubwerkzeug mit Doppeldorn eine einfache und effektive Lösung.
Bei Verwendung des Doppeldorns können Rollen, die mit dem Kern in horizontaler Position stehen, direkt vom Boden oder einer Palette angehoben und auf einen Dorn gesetzt werden. Diese Lösung ist am besten für Anwendungen mit nicht durchgehenden Wellen geeignet, da die Rolle nach dem Anheben nicht gedreht werden kann.
Für Rollen mit unterschiedlichen Durchmessern wird ein einstellbarer Doppeldorn verwendet, der es erlaubt, den Abstand zwischen den Dornen einer großen Bandbreite von Rollendurchmessern anzupassen. Bis 430 kg.

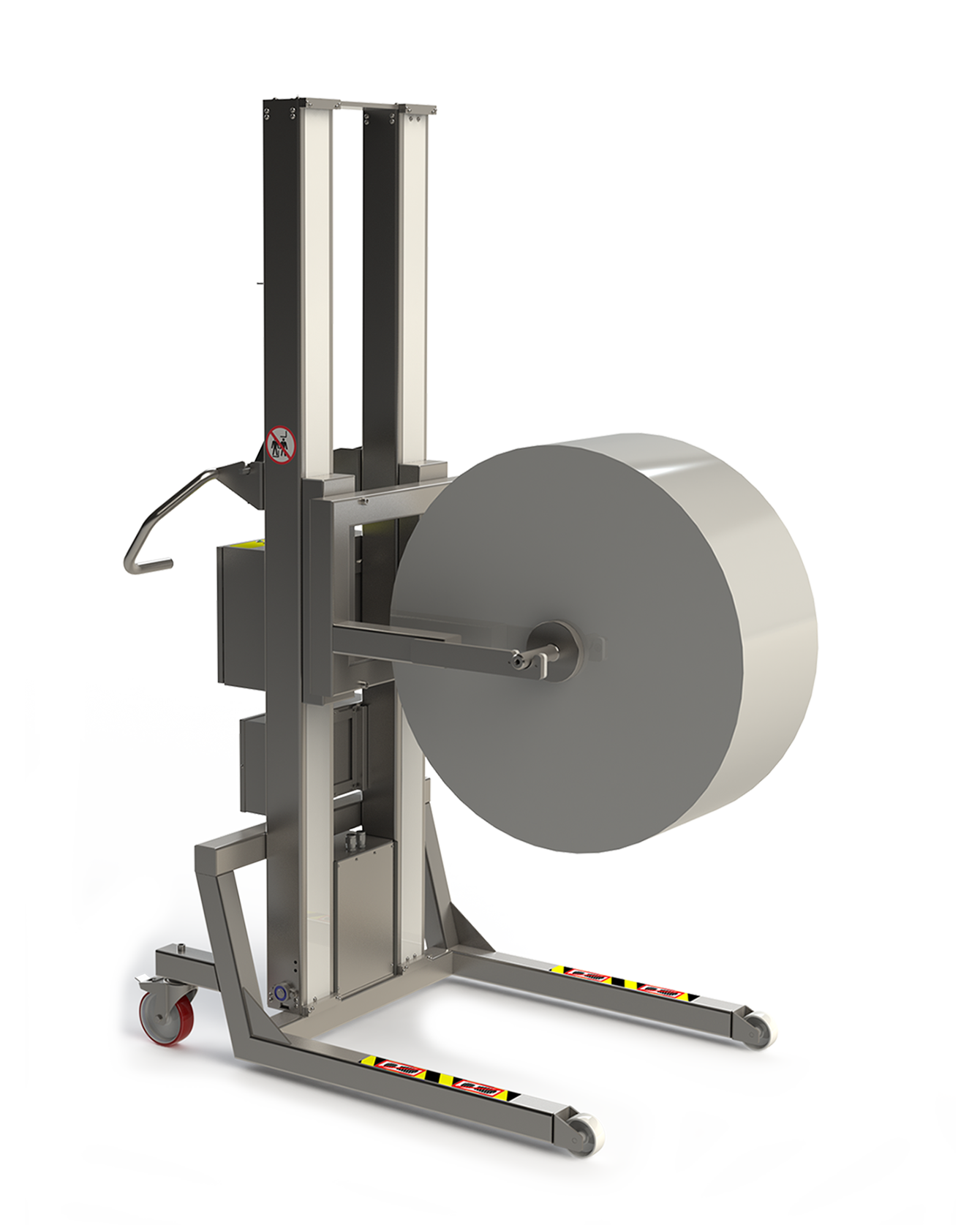

Modell FN: Rollen-Hubgabel mit Kerben
Für Anwendungen mit durchgehenden Wellen kann eine einfache Gabel mit Kerben verwendet werden, um die Rollen anzuheben, nachdem die Welle durch den Kern geschoben wurde.
Kunststoffhalterungen in den Kerben schützen die Welle vor Beschädigung während der Rollenhandhabung und die Abmessungen der Minilift können leicht an spezifische Rollen und Wellen angepasst werden. Bis 450 kg.

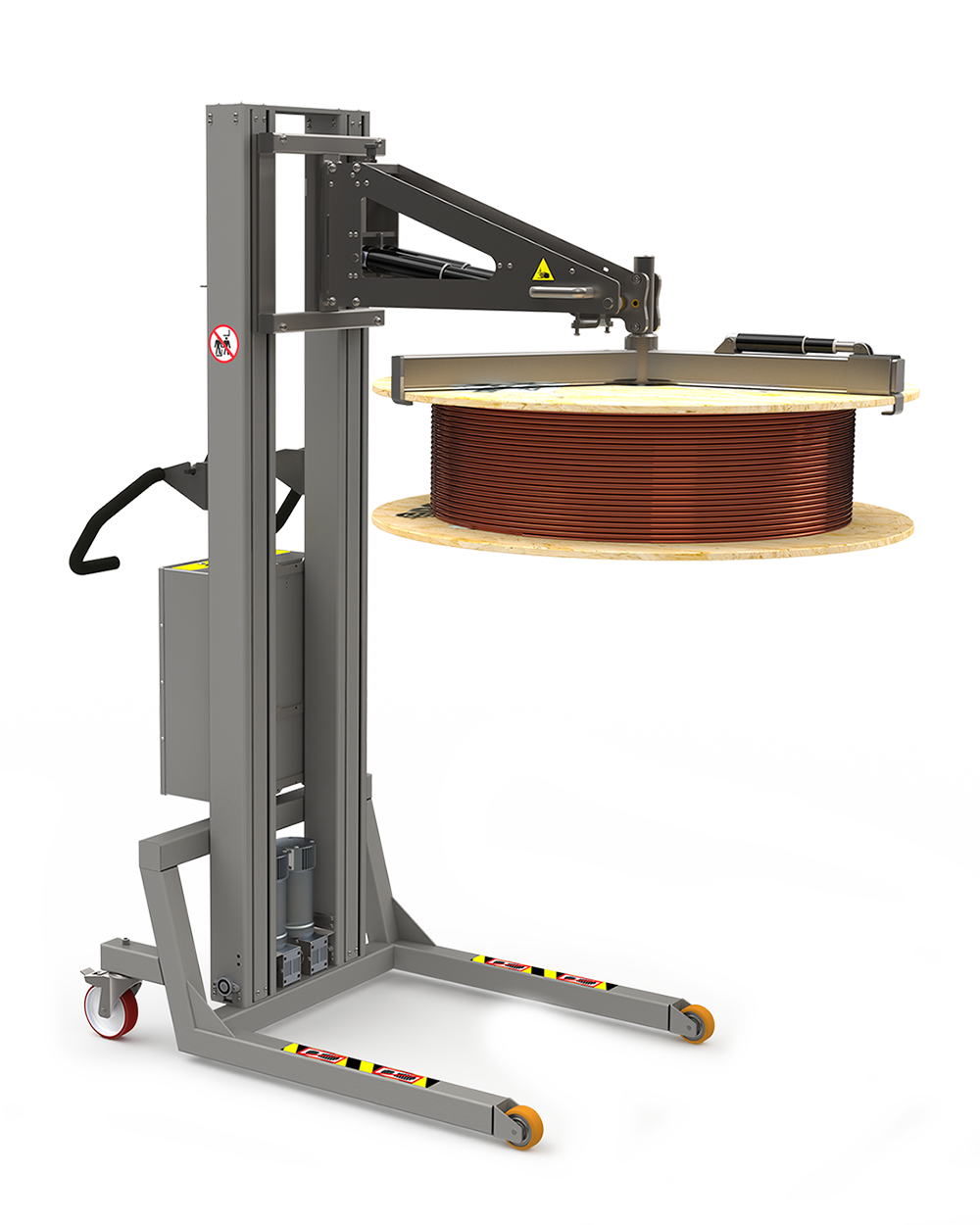

Modell ERG: Elektrischer Rollenheber – ein Manipulator mit externem Greifer
Bei diesem Rollenheber wird die Spule an ihrer äußeren Kante mit einer elektrisch aktivierten Klemme gegriffen. Einmal geklemmt, kann die Spule dann in eine Position bis zur horizontalen Neigung des Kerns gebracht werden. Bis 350 kg.
Der Greifer am ERG kann für eine Vielzahl von Spulengrößen modifiziert werden.
Sie finden hier nicht genau, was Sie brauchen?– Keine Sorge, wir sind erfahrene Spezialisten für maßgeschneidertes Rollenhandling
Mit Kunden in mehr als 20 Ländern auf der ganzen Welt wissen wir genau, dass die Anforderungen, Bedürfnisse und Vorschriften für Rollenhandling sehr unterschiedlich sind.
Wir helfen Ihnen nicht nur dabei, die besten Minilifte für Ihre spezifischen Bedürfnisse und Ihr Budget zu finden (wir entwerfen und bauen auch zuverlässige, hochwertige Fassheber Lösungen, spezialisierte Palettenheber und industrielle Hebehilfen für Kartons) sondern freuen uns auch, unsere aktuellen Minilifte an Ihre individuellen Bedürfnisse anzupassen oder sogar ein maßgeschneidertes Design von Grund auf neu zu entwickeln, um die perfekte Passform zu schaffen.
Schauen Sie sich zur Inspiration gerne unseren Abschnitt Maßgeschneiderte Lösungen an. Wenn Sie Hilfe benötigen oder Fragen haben, kontaktieren Sie uns bitte.
Handhabung von anderer Lasten
Handhabung von Fässern
Entdecken Sie unsere Fassheber aus Stahl oder Voll Edelstahl zum Heben und Handhaben von nahezu jeder Art von Fass oder Behälter. In unserer Bildergalerie finden Sie Beispiele zum Fasshandling (Seitwärtsrotation oder Vorwärtskippen).

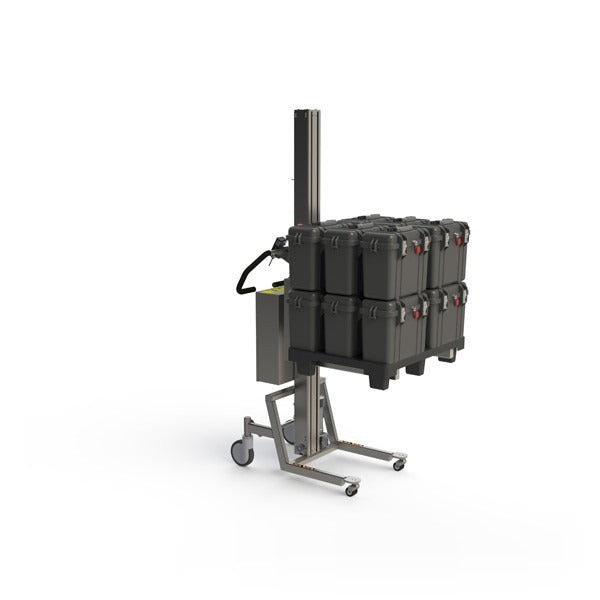

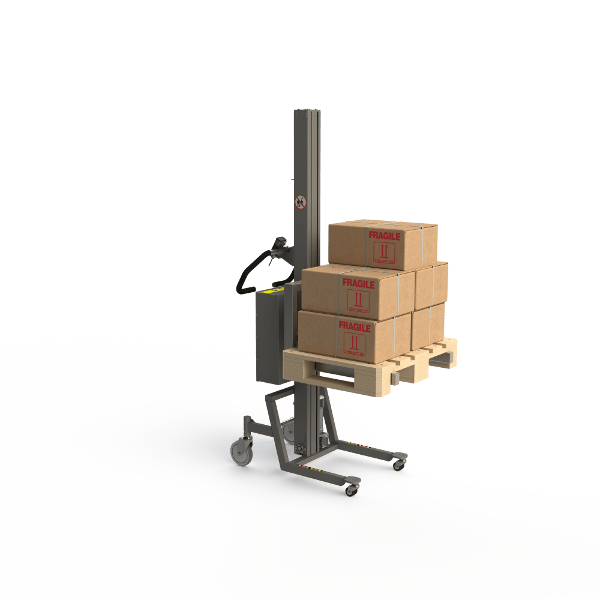

Handhabung von Paletten
