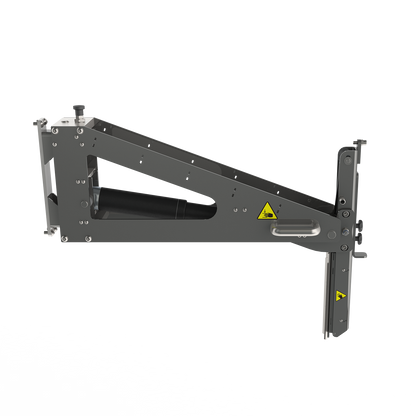

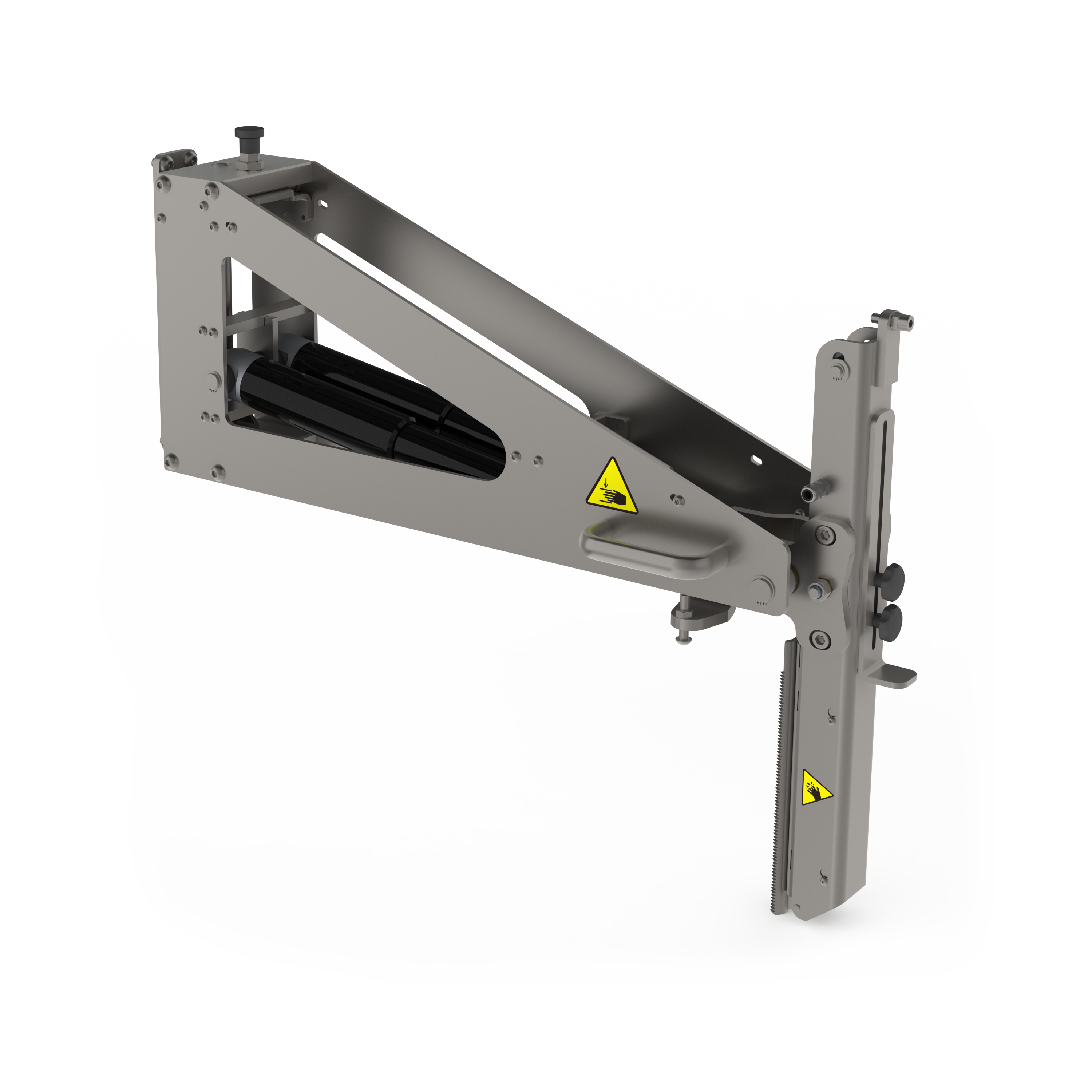

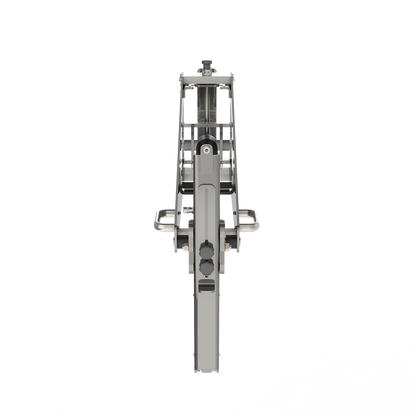

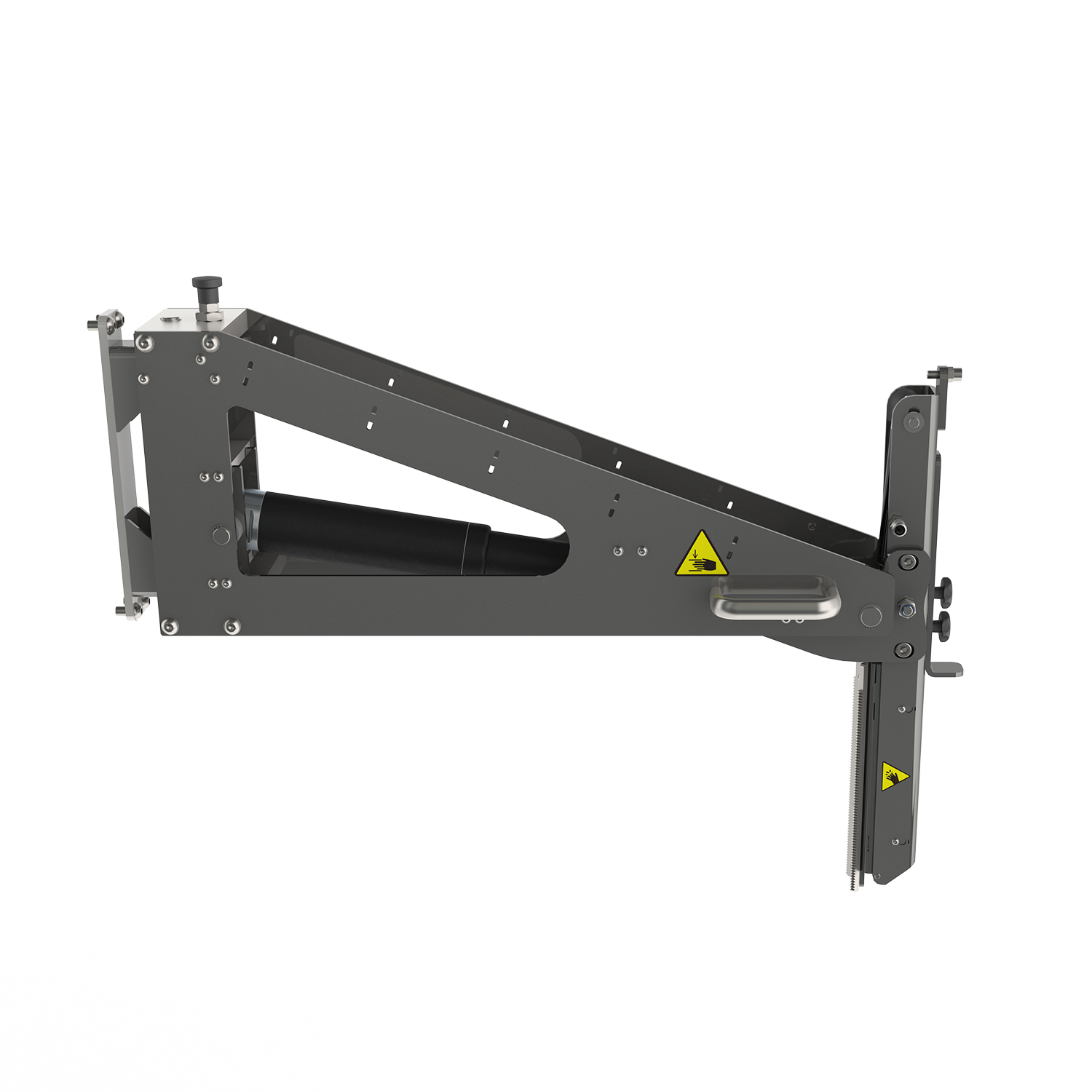

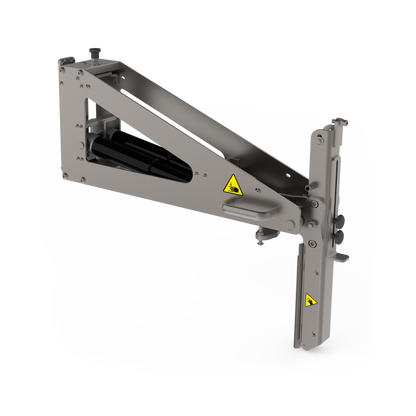

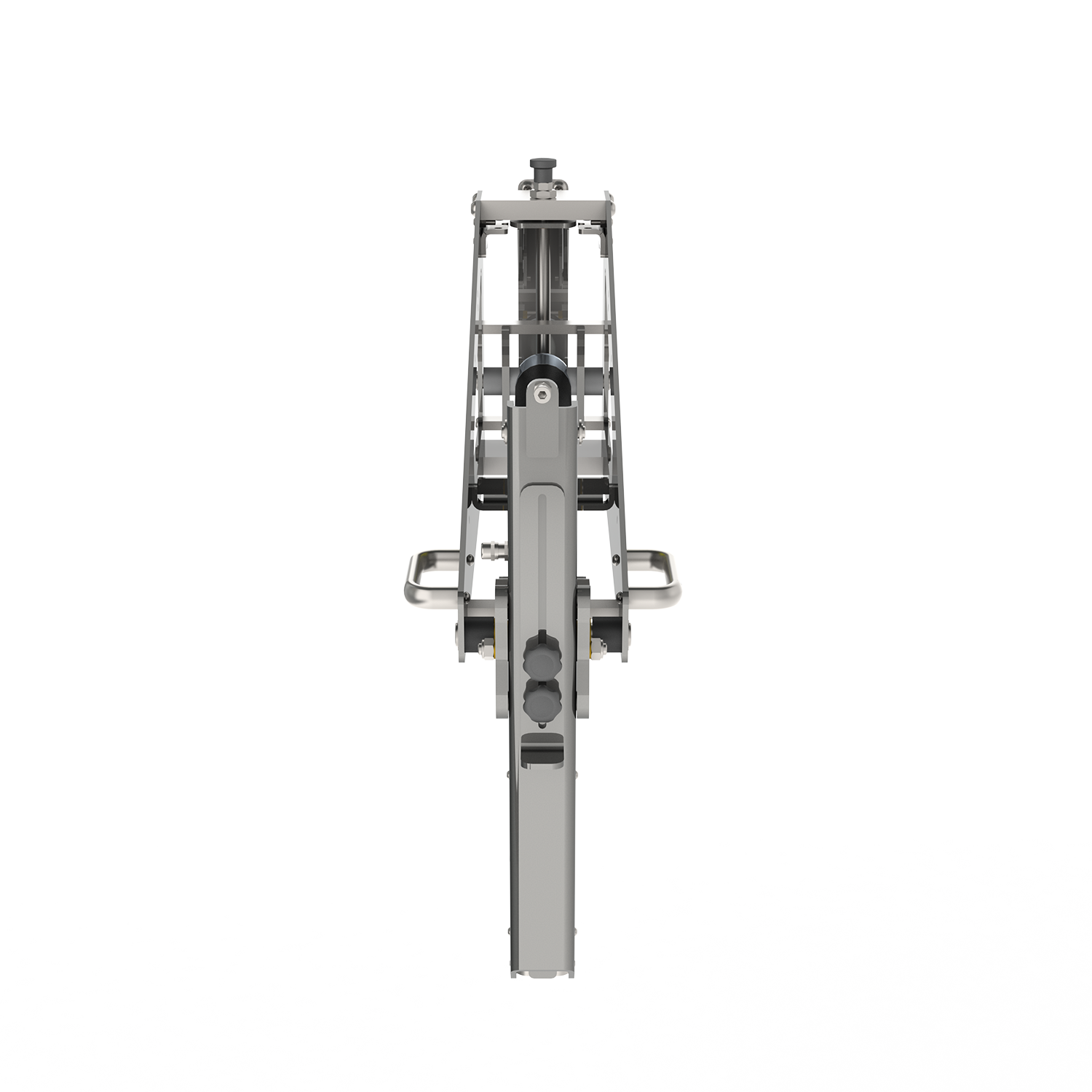

Elektrischer Rollenmanipulator (ERM)

Der ERM hebt, transportiert und kippt schwere Rollen mühelos und sicher von vertikale in horizontale Positionen und umgekehrt. Vollständig elektrisch mit Fernsteuerung, ideal für enge Räume.

Leistungsstarker Aktuator = Hohe Kippkapazität
Die Kapazität hängt von der Länge und dem Gewicht der Rolle ab, bewertet anhand des Diagramms. Die Rolle kann gekippt werden, wenn der Punkt unterhalb der Diagrammlinie liegt.
Drehkopf vereinfacht die Positionierung
Über einen Drehkopf kann die seitliche Positionierung des ERM-Expanders verändert werden. Der maximale Winkel kann mit zwei Schrauben eingestellt werden (längere Schrauben ergeben kleinere Winkel).
Verlässliche Greifkraft für Sicherheit
Eine verstellbare Sperrplatte sorgt für einen ordnungsgemäßen, sicheren Halt und die richtige Positionierung, angezeigt durch die grüne Kontroll-LED auf der Steuerungseinheit.
Kompatibel mit verschiedenen Kerngrößen
Der Standard-ERM hat eine Toleranz von ±3 mm, die durch Distanzplatten oder zusätzliche Greifzähne für Variationen weiter angepasst werden kann.

Die Bilder auf dieser Seite ändern sich je nach der unten ausgewählten Liftart.

Erhalten Sie ein Angebot für einen maßgeschneiderten Lift

Konfigurieren Sie Ihren Lift und geben Sie Ihre Daten ein – einer unserer Experten wird sich mit einem persönlichen Angebot bei Ihnen melden.

Datenblätter

Elektrisch

Elektrische Fernbedienung

Bewegung

Direkt am Hebeturm zu montieren

Kippen

Kippkapazität 90 Grad

IP65

Staubdicht und gegen Wasserstrahlen geschützt.

Haltbar

Edelstahl

IP31

Staubdicht und gegen Wasserstrahlen und Kondensation geschützt.

Produktdetails

Leistungsstarker elektrischer Kippaktuator

Hochkapazitiver, elektrisch angetriebener Aktuator sorgt für ruhiges, kontrolliertes Kippen bis 90° für schwere Rollen (81–8100 N) und gewährleistet zuverlässige Leistung in beengten Räumen.

Fernbedienbare Bedienung

Batteriegetrieben mit kabelgebundenen und kabellosen Fernbedienungsoptionen für sicheres Heben, Transportieren und Kippen durch einen Bediener ohne manuelle Handhabung.

Präzises Kerngreifen

Verstellbarer Expander und Anschlagplatte mit visuellem grünen Verriegelungsanzeiger bieten sicheren, reproduzierbaren Halt für 3" oder 6" Kerne (±3 mm Toleranz).

Breite Kernkompatibilität

Standard ±3 mm Toleranz mit optionalen Abstandsplatten, zusätzlichen Greifzähnen oder Greifzinken (ø76/ø152 mm) zur Handhabung verschiedener Kernmaterialien und -größen.

Robuste Sicherheitssysteme

Elektronischer Überlastschutz, optionale Anti-Teleskop-Sicherung (bis ø1200 mm) und Mittelpositionsverriegelung für sicheren Transport und Handling.

Platzsparende Schwenkeinheit

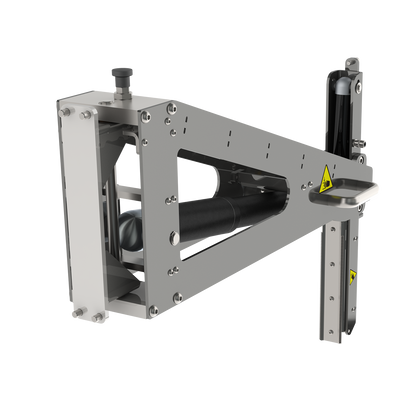

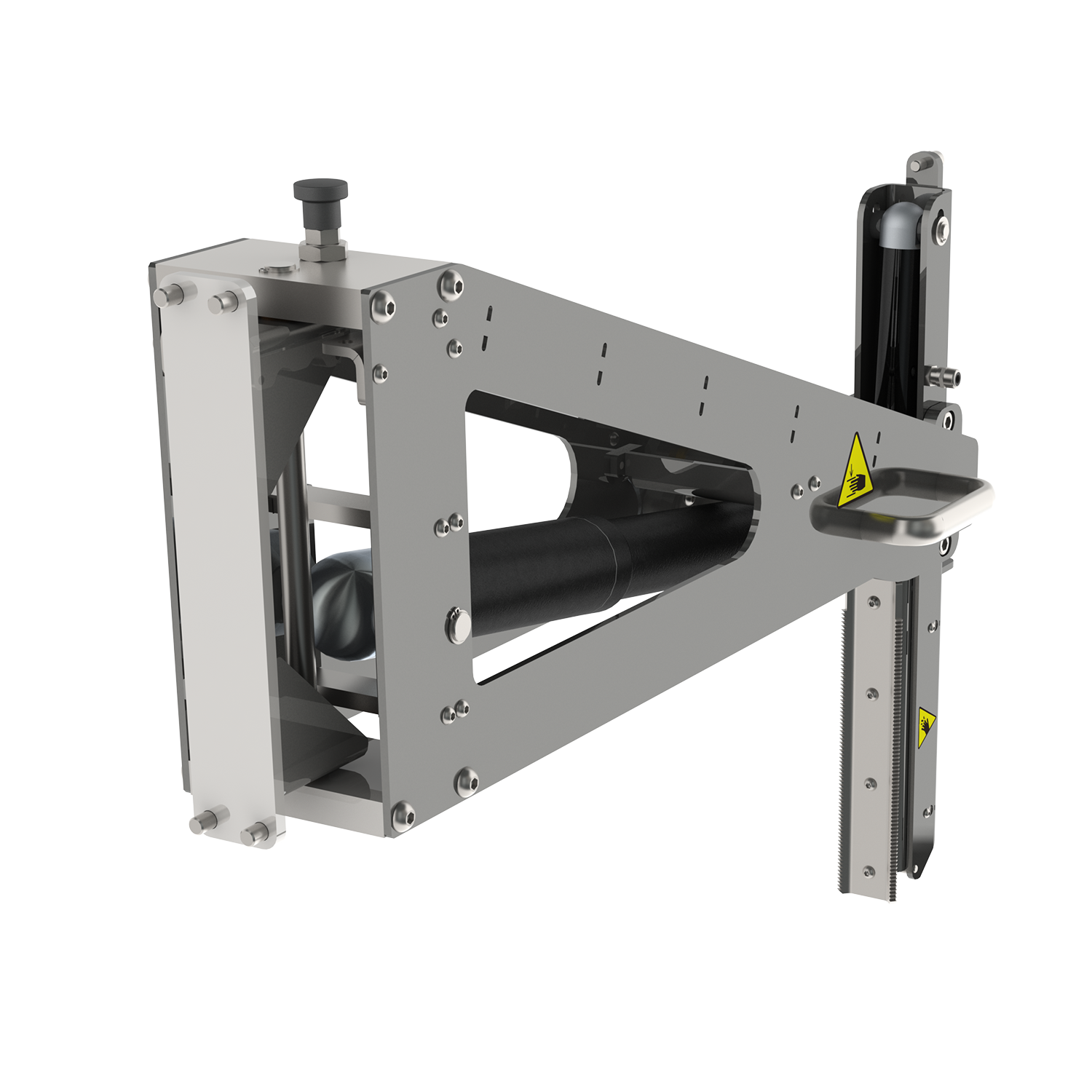

Manuelle hintere Schwenkeinheit mit einstellbarem Maximalwinkel (über Schrauben) erleichtert präzise Positionierung in engen Gängen und Fertigungslinien.

Hygienische & Reinraum-Versionen

Kompaktes Design L834 × B238 × H620 mm (34 kg) montierbar an den meisten 2-Liftern (außer B- und C-Linien) für einfache Integration in bestehende Materialflussflotten.

Universelle Hubkompatibilität

Kompaktes Design L834 × B238 × H620 mm (34 kg) montierbar an den meisten 2-Liftern (außer B- und C-Linien) für einfache Integration in bestehende Materialflussflotten.

Sanfte, kontinuierliche Bewegung

Hohe Übersetzung der Kippmechanik und Continuous-Stop-Steuerung sorgen für vibrationsfreie, kontrollierte Übergänge, die Rollintegrität und Kernmaterial schützen.

Langlebige industrielle Konstruktion

Robuste Stahl- oder Edelstahlkonstruktion, Schutzarten IP31/65 und anpassbare Länge für lange Lebensdauer in anspruchsvollen Industrieumgebungen.
Video laden:

Efficient. Safe. Electric — Meet the ERM Roll Manipulator that Lifts and Tilts with Precision

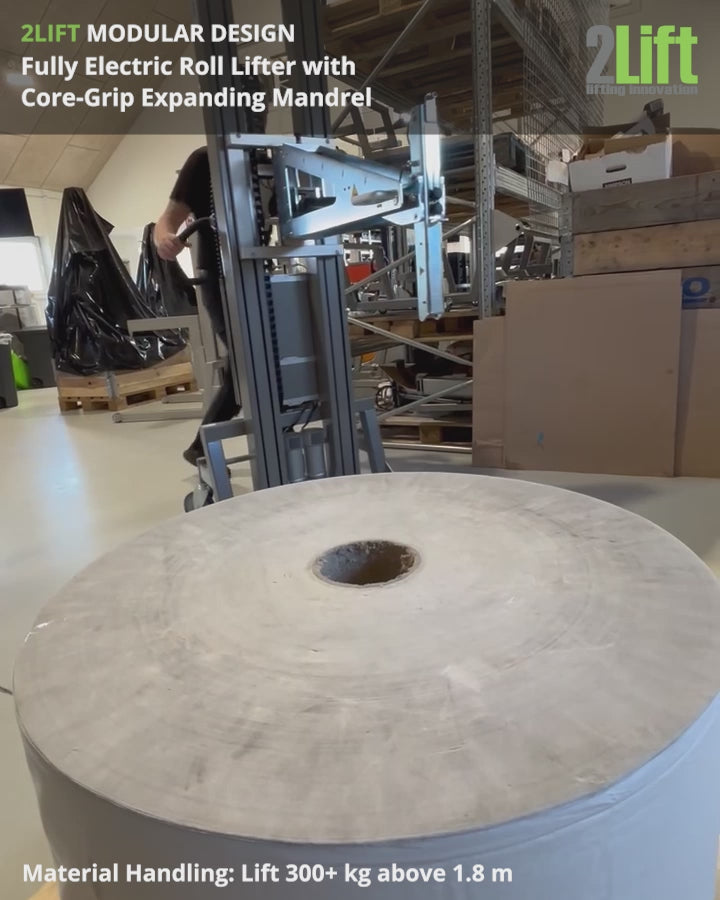

Introducing the Electric Roll Manipulator (ERM) — a reliable, fully electric solution for safely lifting, transporting, and tilting rolls by the core. The ERM is designed for repeated, secure operation in confined spaces and combines a core-expanding grip with a powerful electric tilting actuator and electronic overload protection to minimize manual handling.

The unit features a visual lock indicator and can be adapted for 3" and 6" cores (±3 mm tolerance, with spacer plates or accessories for larger variations), delivers smooth tilting up to 90° with continuous-stop control, and includes a manual rear swivel for easy positioning.

Hygienic/cleanroom versions and an optional anti-telescoping safety feature are available for sensitive applications. The ERM is battery-powered with remote control and compatible with most 2-lifters, making integration into existing material handling environments straightforward.
