VB – V-Block:
Die manuelle Rollenhebevorrichtung für flexibles Rollenhandling

In Branchen wie Verpackung, Druck und Textil gehört das Handling großer Rollen, die auf Dornen oder Achsen montiert sind, zum Alltag. Der Austausch dieser schweren und unhandlichen Rollen stellt häufig eine dauerhafte Herausforderung dar – nicht nur wegen ihres Gewichts, sondern auch, weil sie in engen oder schnelllebigen Arbeitsumgebungen sicher und ergonomisch gehandhabt werden müssen.

Um dieser Herausforderung zu begegnen, ist ein spezialisiertes Werkzeug zur Rollenhandhabung – eine Rollenhebevorrichtung – unverzichtbar geworden. Ein solches Werkzeug, das häufig in Kombination mit Miniliften eingesetzt wird, ist der V-Block – ein scheinbar einfaches, aber äußerst effektives Tragsystem.

Der V-Block (VB) ist in seiner grundlegendsten Form einfach ein Block mit einer großen V-förmigen Vertiefung in der Mitte. Ein solcher Block kann auf einer Plattform platziert werden und dient dazu, ein zylindrisches Objekt während des Transports sicher in Position zu halten. Durch dieses einfache Design eignet er sich ideal zur sicheren Unterstützung von Rollen beim Heben, Positionieren oder Austauschen.

In unserer V-Block-Lösung wurde der traditionelle massive Block neu gestaltet: Er besteht nun aus geformtem Blechstahl und hat eine Geometrie, die einem V mit flachem Boden und offenen Kanten an der Oberseite stärker ähnelt. Diese Weiterentwicklung im Design verbessert die Kompatibilität mit verschiedenen Rollengrößen, während die Stabilität erhalten bleibt. Dennoch wird der Begriff „Block“ weiterhin verwendet – sowohl aus historischen Gründen als auch aufgrund von Branchenstandards.

Die Kombination aus einem Minilift und einem Rollenhebewerkzeug mit dem neu gestalteten V-Block schafft ein integriertes System, das den Rollenwechsel verbessert und gleichzeitig Sicherheits- sowie ergonomische Vorteile bietet.

Rollende in Aktion:
– Die 3 besten Wege, wie eine Rollenhebevorrichtung wie der V-Block die Industrie antreibt

In Branchen wie Verpackung, Druck und Textil gehen Effizienz und Sicherheit Hand in Hand – besonders bei der Handhabung großer Rollen. Das V-Block Rollenhebewerkzeug ist ein vielseitiges und unverzichtbares Werkzeug, das die Rollenhandhabung in drei zentralen Situationen optimiert.

1. Beladen von Rollen in Lager- und Aufbewahrungsbereichen

Große Rollen sind schwer, unhandlich und nicht zuletzt gefährlich, wenn sie ohne das richtige Equipment bewegt werden. Mit dem V-Block wird diese Aufgabe glücklicherweise viel einfacher. Ganz gleich, ob die schwere Rolle von der Palette auf den V-Block gekippt oder gerollt wird – die Rollenhebevorrichtung, der V-Block, bietet eine stabile Basis, die das Heben und Handhaben von Rollen im Lager schnell und sicher macht.

2. Rollenaustausch auf Dornen

Wenn es Zeit ist, eine gebrauchte Rolle durch eine neue zu ersetzen, sorgt der V-Block für einen reibungslosen und sicheren Ablauf. Indem er die neue Rolle sicher hält, unterstützt er den Austausch mit minimalem Aufwand, reduziert die Belastung und erhöht die Gesamtsicherheit auf dem Produktionsboden.

3. Austausch von Rollen mit Wellen

In einer Maschinenumgebung, in der viele Rollen auf Wellen montiert sind, spielt der V-Block eine entscheidende Rolle bei der sicheren und kontrollierten Rollenwechsel. Seine Fähigkeit, die Rolle während des Austauschs sicher zu stützen, reduziert das Risiko von Schäden sowohl an der Rolle als auch an der Maschine und verbessert gleichzeitig die Betriebseffizienz.

Jedes dieser Szenarien unterstreicht die Vielseitigkeit und Bedeutung des V-Blocks für eine sichere und effiziente Handhabung von Rollen in verschiedenen Abläufen. Lassen Sie uns jeden einzelnen näher betrachten.

Von der Palette zur perfekten Position:
– Einfaches Rollenladen im Lager

Mit dem V-Block wird das Beladen Ihres Minilifts kinderleicht. Es gibt zwei einfache Möglichkeiten, den V-Block zu laden, je nachdem, wie die Rolle auf der Palette liegt.

Rollen kommen meist in aufrechter Position im Lager an. In diesem Fall platzieren Sie den V-Block einfach auf Höhe der Rollenunterseite und kippen die Rolle vorsichtig auf den V-Block. Einfach und unkompliziert.

Im zweiten Szenario kann die Rolle flach in horizontaler Position liegen. Hier kommen die flachen Kanten des V-Blocks besonders zur Geltung. Einfach die Kanten mit der Unterseite der Rolle ausrichten und die Rolle langsam auf den V-Block rollen. Ganz ohne Aufwand, ganz ohne Probleme.

Rollen einfach wechseln
– Schnelle Rollenwechsel auf Dornen

Mit dem V-Block war das Wechseln von Rollen auf Dornen in z. B. Folienwickelmaschinen, Etikettiermaschinen oder Verpackungsmaschinen noch nie so einfach.

Positionieren Sie die Rollenhebevorrichtung vor dem Dorn und justieren Sie anschließend die Höhe der Rolle, sodass das Loch in der Rolle exakt auf der Höhe des Dorns liegt. Drehen Sie dann den V-Block waagerecht, sodass das Loch der Rolle direkt vor dem Dorn liegt. Schieben Sie den Minilift vorsichtig nach vorne, sodass der Dorn in das Loch der Rolle gleitet.

Mit einem leichten Schubs der Hand wird die Rolle auf den Dorn geschoben. Sobald die Rolle sicher sitzt, wird der V-Block abgesenkt und die Rollenhebevorrichtung entfernt. Ganz einfach!

Blitzschneller Wellenwechsel
– Rollen mit Wellen im Rekordtempo tauschen

Das Austauschen großer Rollen auf einer Welle in einer Maschine ist oft mühsam. Der Platz ist eng und die Rolle schwer. Doch mit unserem V-Block wird der Vorgang sowohl einfach als auch sicher.

Das Einzige, was Sie tun müssen, ist, den Minilift mit der Rolle und der Welle direkt über der Wellenaufnahme der Maschine zu positionieren. Senken Sie dann die Rolle vorsichtig ab, bis die Wellenachse der Rolle sicher in der Halterung sitzt. Sobald Sie sichergestellt haben, dass die Rolle richtig sitzt, senken Sie langsam den V-Block ab und entfernen behutsam den Lift.

Eine Hebevorrichtung, unendliche Konfigurationen
– Die Stärke modularer Flexibilität

Eine der größten Stärken eines Hebewerkzeugs wie dem V-Block ist das durchdachte modulare Design.

Und was bedeutet das für Sie? Es bedeutet, dass Sie mit nur einem einzigen Lift maximale Flexibilität erhalten und Ihre Lösung ganz einfach an unterschiedliche Aufgaben und Lasten anpassen können. Man kann es sich vorstellen wie das Bauen mit Lego® – jedes Teil passt zusammen, aber wie Sie sie kombinieren, liegt ganz bei Ihnen.

Mit dieser Art von Flexibilität können Sie Hebewerkzeug und Last ganz nach Bedarf frei kombinieren. Nachdem Sie mit dem V-Block eine Rolle auf einen Dorn gesetzt haben, können Sie einfach zu einem anderen Werkzeug wechseln – etwa einem Kranarm, um einen schweren Deckel von einer Maschine zu heben, oder einer Plattform bzw. Gabel, um große Kisten im Lager zu bewegen. Das Geniale an diesem System ist, wie schnell und unkompliziert Sie zwischen verschiedenen Werkzeugen wechseln können – und so Ihre Hebelösung jederzeit anpassen.

Egal ob Sie mit Rollen, Kisten oder Maschinenteilen arbeiten – dank des modularen Konzepts unserer elektrischen Lifte sind Sie jederzeit bereit für die nächste Aufgabe – einfach und effizient.

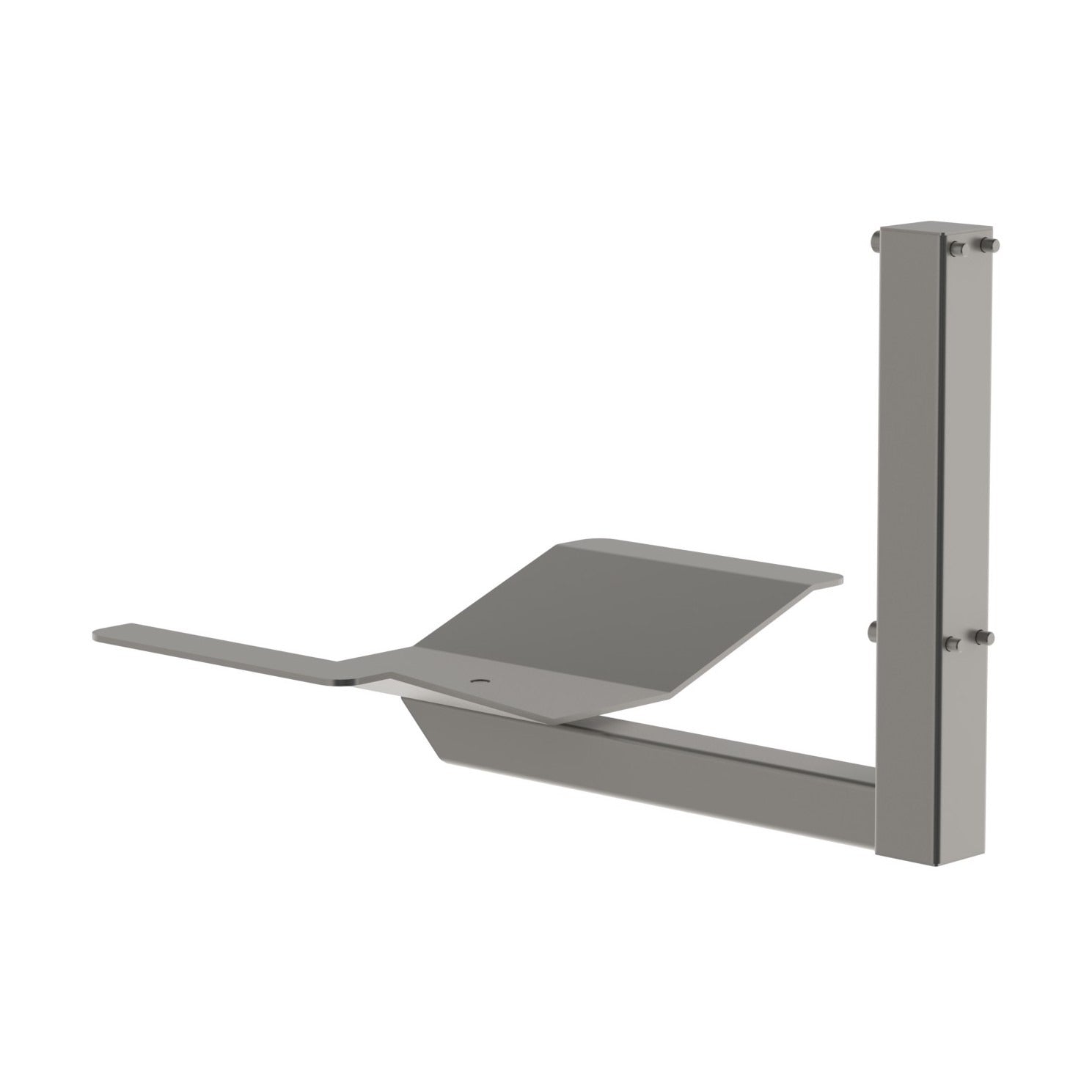

Wie genau funktioniert der V-Block?

Der V-Block ist so konzipiert, dass er Rollen, die auf ihm platziert werden, anheben und drehen kann. Der V-Block besteht aus einem Werkzeugarm und einer V-förmigen Platte mit einem Stift.

Der Werkzeugarm ist am Ende mit einem Lager ausgestattet, in das der Stift der Platte passt. Dadurch kann die Rolle auf dem V-Block gedreht werden.

Merkmale

• Einfache Ausrichtung des Rollenkerns durch die drehbare V-Plattform.
• Flache Kante, damit die Rolle von der Palette auf den VB gerollt werden kann.
• Große Auswahl an Rollendurchmessern werden durch die Geometrie des VB unterstützt.
• Leicht anpassbar: die Abmessungen können nach Kundenwunsch geändert werden.
• Robuste Konstruktion für den industriellen Einsatz. Mit seiner Konstruktion aus rostfreiem Stahl ist der VB langlebig und für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegt.
• Erhältlich in hygienischer Ausführung für den Einsatz in Reinräumen und in der Lebensmittel-/Getränkeindustrie.
