ERU – Elektrische Dreheinheit

Handlingsystem für Rollenwender oder Fass-Hebegeräte für präzises Drehen schwerer Lasten

Sind Sie auf der Suche nach einer einfachen Möglichkeit, schwere Gegenstände zur Seite zu drehen?

Egal, ob Sie eine Rolle auf eine Welle setzen, einen Filter platzieren oder eine Kiste oder ein Fass entleeren müssen – unsere elektrische Dreheinheit (ERU) erledigt die Aufgabe für Sie.

Mit nur einem Knopfdruck auf der Fernbedienung ermöglicht dieses Gerät das Drehen schwerer Lasten mühelos, während Sie die volle Kontrolle behalten.

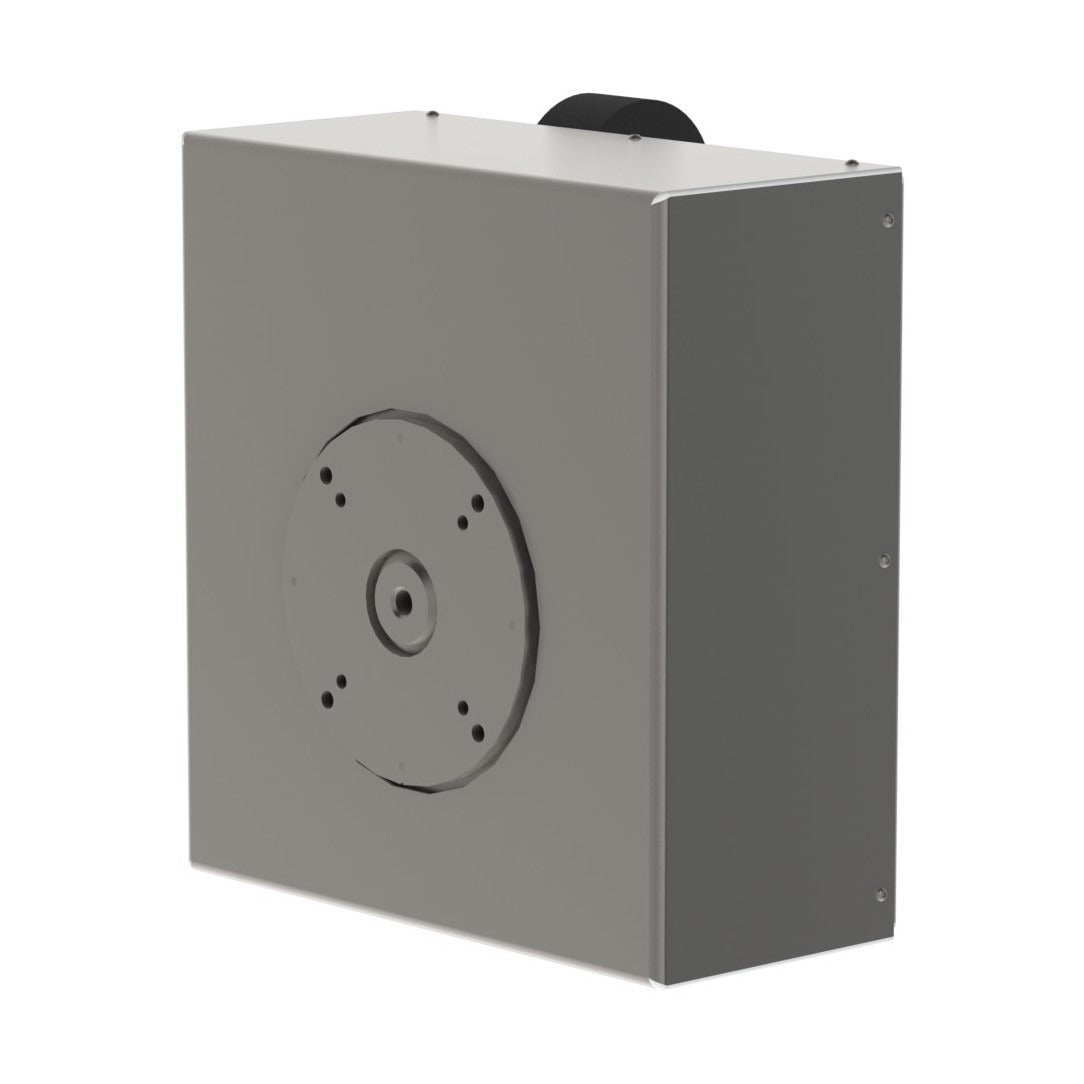

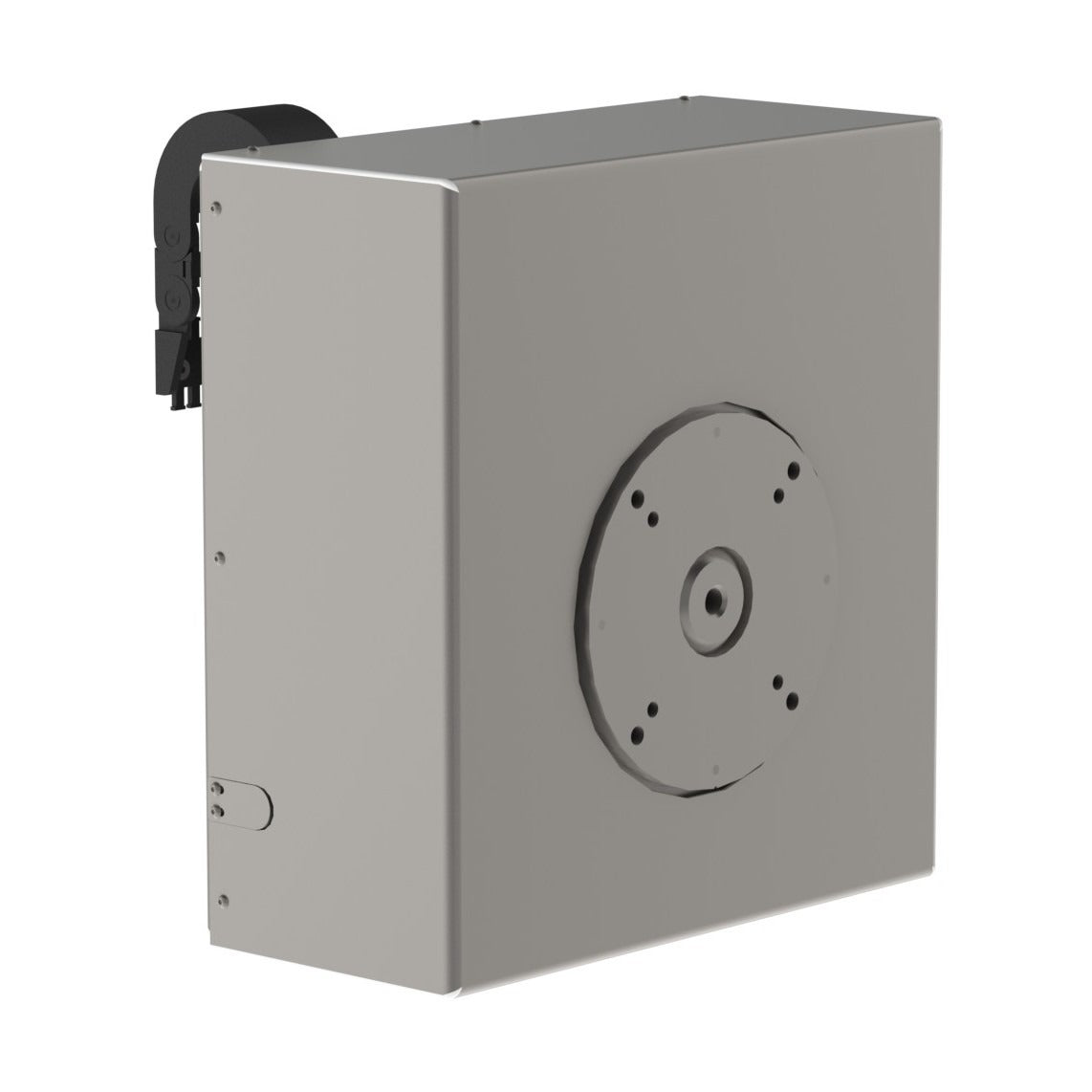

Die ERU besteht aus einem kompakten, elektrischen Drehmechanismus (untergebracht in einem robusten Gehäuse), der an Ihrem Handlingsystem montiert wird. Wenn der Hubmechanismus mit einem Werkzeug kombiniert wird, das die Last hält, ermöglicht das Drehwerkzeug das seitliche Drehen von beliebigen Objekten – sicher und präzise.

Denken Sie an die ERU als die Verbindung zwischen Ihrer Hebemaschine und der Last, die Ihnen die volle Kontrolle darüber gibt, wie Sie Objekte bewegen und positionieren. Von Fässern und Kisten bis hin zu Filtern und Rollen macht die ERU es einfach, die Arbeit schnell und effizient zu erledigen.

Die ERU ist ideal zum Drehen von Kisten, Rollen, Trommeln, Fässern und anderen Behältern

Manchmal reicht es nicht aus, einfach eine Last zu heben und von A nach B zu transportieren. Manchmal ist es auch notwendig, die Last in verschiedene Richtungen zu manipulieren.

Technisch gesehen ist die ERU ein elektrischer Manipulator, was bedeutet, dass sie mehr Bewegungsmöglichkeiten bietet, als nur eine Last auf und ab zu heben. Wie bereits erwähnt, ermöglicht sie eine seitliche Rotation der Last.

Die ERU kann jedoch nicht alleine funktionieren – sie benötigt ein kompatibles Handlingsystem, um arbeiten zu können. Je nach der Last, die Sie drehen müssen, kombinieren wir die ERU mit dem idealen Werkzeug, um Ihre spezifische Last zu greifen. Dies verwandelt den Hubmechanismus effektiv in beispielsweise einen Trommelheber, einen Kistenwender oder einen Rollenwender.

Zum Beispiel ist die ERU eine sehr gute Wahl, wenn Sie:

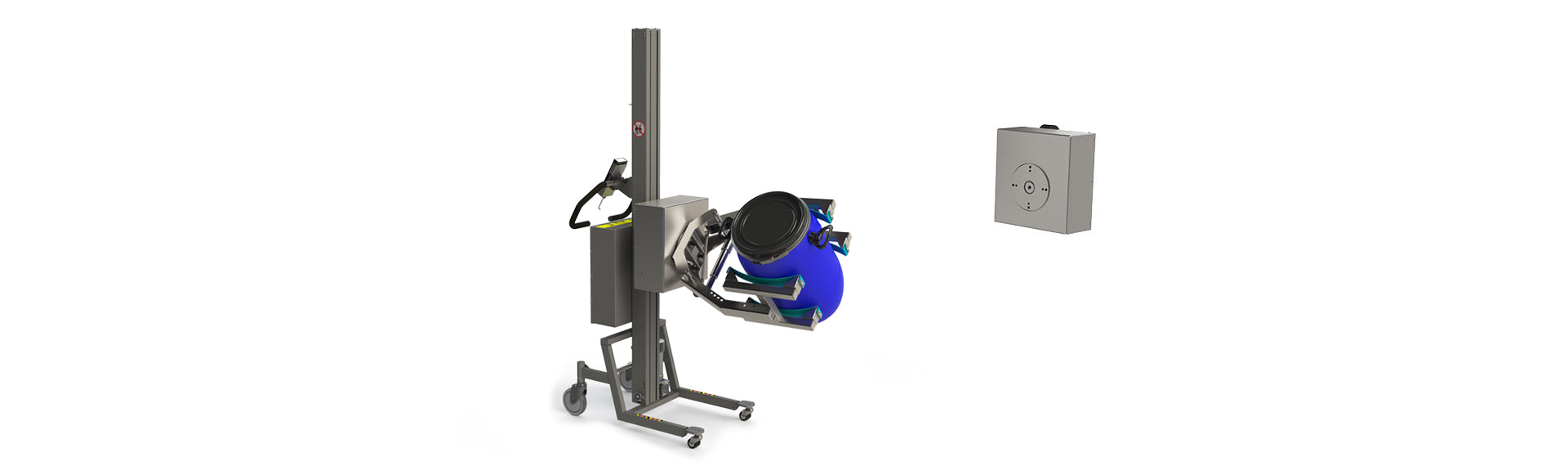

– Eine Trommel oder ein Fass greifen und es drehen, um es beispielsweise zu entleeren. Als Handlingsystem für Fässer bieten wir verschiedene Arten von Klemmen an, um das Fass sicher zu halten, je nachdem, was für Ihre Bedürfnisse am effektivsten ist. Zum Beispiel haben wir unsere elektrische Klemme (EC), manuelle Klemme (MC) und manuelle Klemme mit Spindel (MCS). Diese sind ideal für leichtere Lasten, während unsere elektrische lineare Klemme (ELC) und manuelle lineare Klemme (MLC) besser für sehr schwere Lasten geeignet sind.

– Eine Kiste manipulieren und sie drehen, um den Inhalt zu entleeren. Hier wird eine modifizierte verstellbare Gabel (AF) oder eine passende Klemme – wie eine elektrische Klemme (EC), eine manuelle Klemme (MC) oder eine manuelle Klemme mit Spindel (MCS) – sicherstellen, dass die Arbeit effizient ausgeführt wird.

– Eine Rolle halten und drehen, z.B. um sie auf einen Dorn zu setzen. In diesem Fall sind ein Rollenhöhenversteller wie unser elektrischer Expander (EEU) oder eine Klemme, wie bereits erwähnt, gute Wahl. Der elektrische Expander greift die Rolle durch ihren inneren Kern, was ihn zu einer guten Wahl macht, wenn die Oberfläche der Rolle zerbrechlich ist und nicht direkt gehandhabt werden kann. Wenn der Kontakt mit der Rolloberfläche kein Problem darstellt, kann eine Klemme eine geeignete Alternative sein, da sie die Rolle über die äußere Oberfläche hält.

– Ein Filtergehäuse greifen und drehen, z.B. zu Reinigungszwecken. Um diese Handlung auszuführen, ist eine elektrische Klemme (EC), manuelle Klemme (MC) oder manuelle Klemme mit Spindel (MCS) oft die bevorzugte Wahl.

Wie genau funktioniert die elektrische Dreheinheit?

Im Inneren besteht die ERU aus einem Schneckengetriebe, das die Hauptachse mit Strom von einem Elektromotor antreibt. Darüber hinaus sorgt die selbsthemmende Eigenschaft des Schneckengetriebes dafür, dass die Last sicher an Ort und Stelle bleibt.

Im Inneren besteht die ERU aus einem Schneckengetriebe, das die Hauptachse mit Strom von einem Elektromotor antreibt. Darüber hinaus sorgt die selbsthemmende Eigenschaft des Schneckengetriebes dafür, dass die Last sicher an Ort und Stelle bleibt.

Außen ist die äußere Hauptachse mit einer Flansch ausgestattet, an dem das ausgewählte Hebewerkzeug befestigt wird.

Die ERU ist mit einem Encoder ausgestattet, der ihre Position überwacht. Infolgedessen stoppt das Gerät automatisch in der Mittelposition (wenn die Last vertikal ist) und kann optional an zwei vorprogrammierten Positionen sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn stoppen (z.B. wenn die Last horizontal oder leicht auf den Kopf gestellt ist). Die linken und rechten Endpositionen können je nach Werkseinstellungen variieren; typischerweise sind sie auf 90 oder 180 Grad eingestellt.

Die ERU wird mit einer benutzerfreundlichen Fernbedienung geliefert. Neben der Steuerung der Rotation wird die Fernbedienung auch für die Hubfunktion verwendet (um die Last zu heben und abzusenken).

Drehkapazität

Das maximale Drehmoment der Dreheinheit beträgt 370 Nm bei 4,5 U/min. Die ERU ist jedoch elektrisch begrenzt, abhängig von der spezifischen Lastart und dem Gewicht, für das der Hebemechanismus ausgelegt ist.

Wird diese Grenze überschritten, wird eine elektrische Überlastsicherung ausgelöst, und die ERU stoppt.

Merkmale

• Drehung um bis zu 180 Grad sowohl im als auch gegen den Uhrzeigersinn.
• Automatischer Stopp in der Mittelstellung.
• Vollständig elektrisch angetrieben.
• Robuste Konstruktion für den industriellen Einsatz. Mit ihrer Konstruktion aus rostfreiem Stahl ist die ERU langlebig und für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegt.
• Erhältlich in hygienischer Ausführung für den Einsatz in Reinräumen und in der Lebensmittel-/Getränkeindustrie.
