Schwere Lasten mühelos mit der elektrischen Dreheinheit in Rotation versetzen – wo Präzision und abgestimmte Kraft Hand in Hand gehen

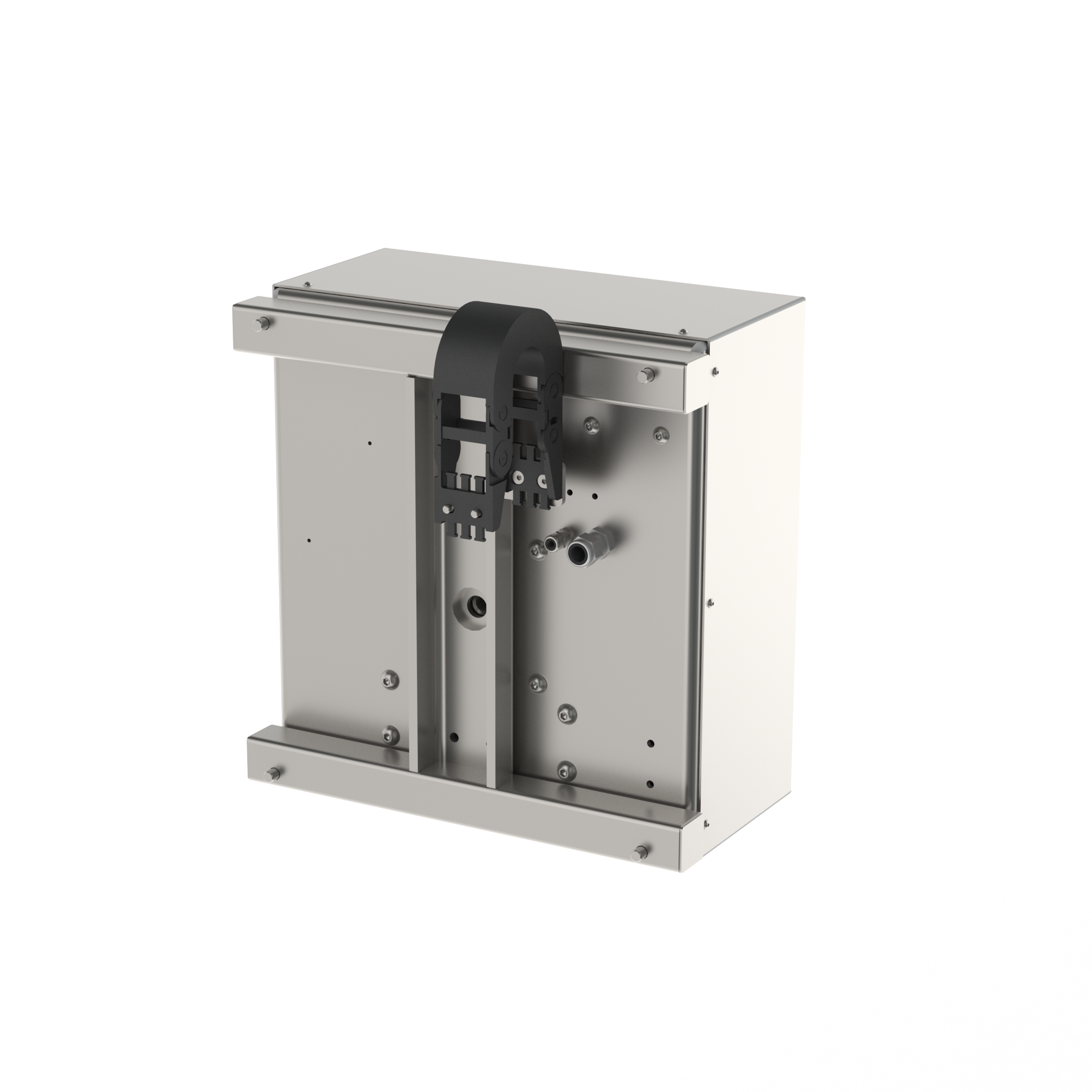

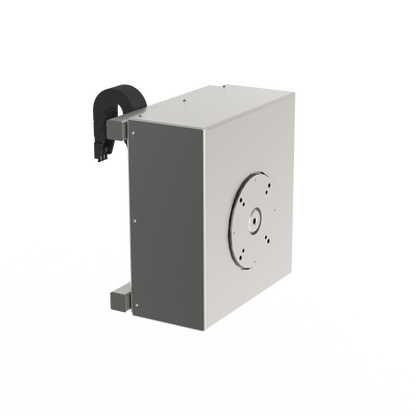

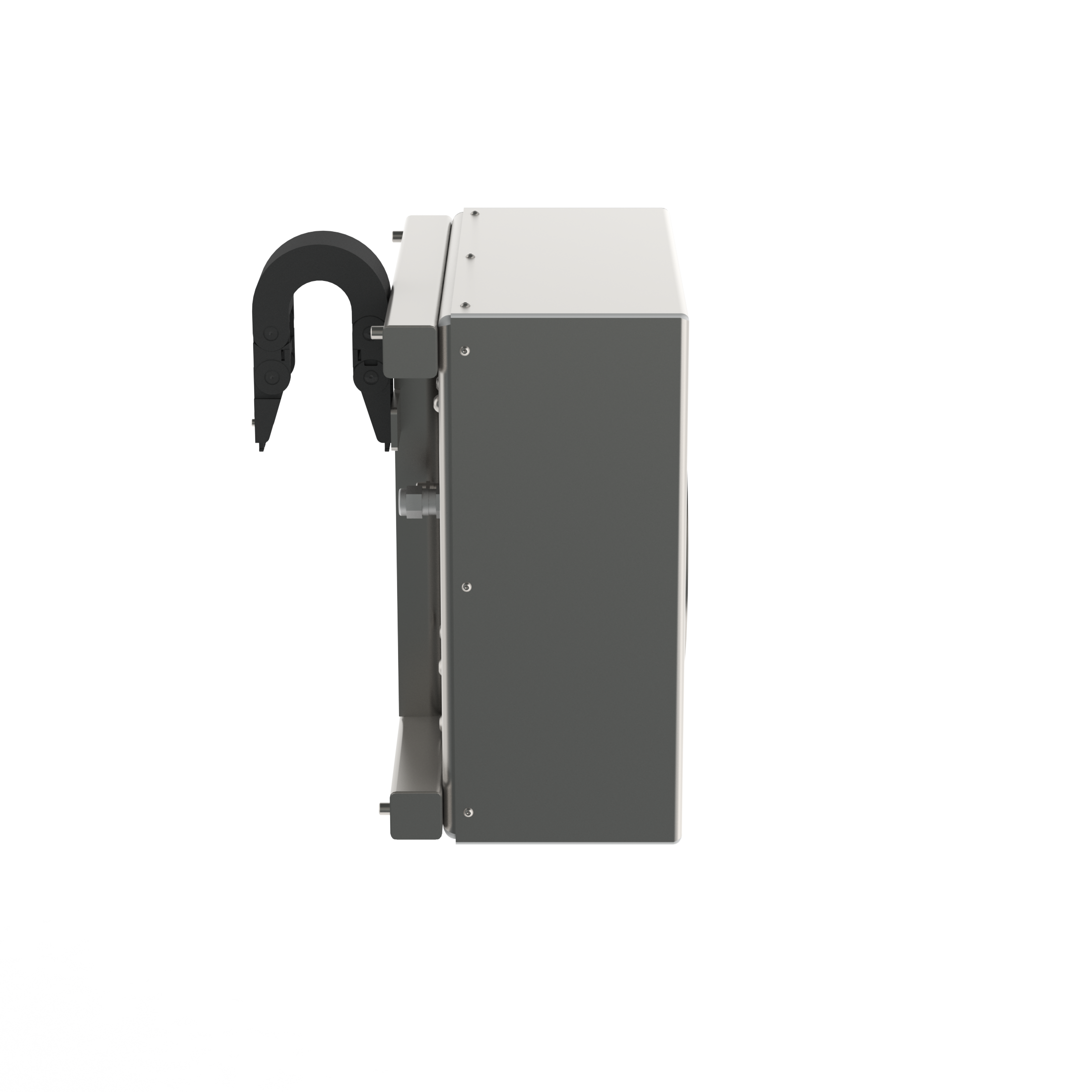

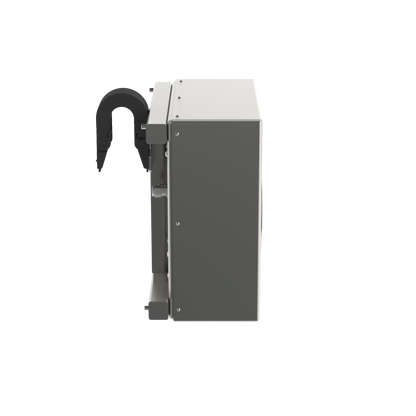

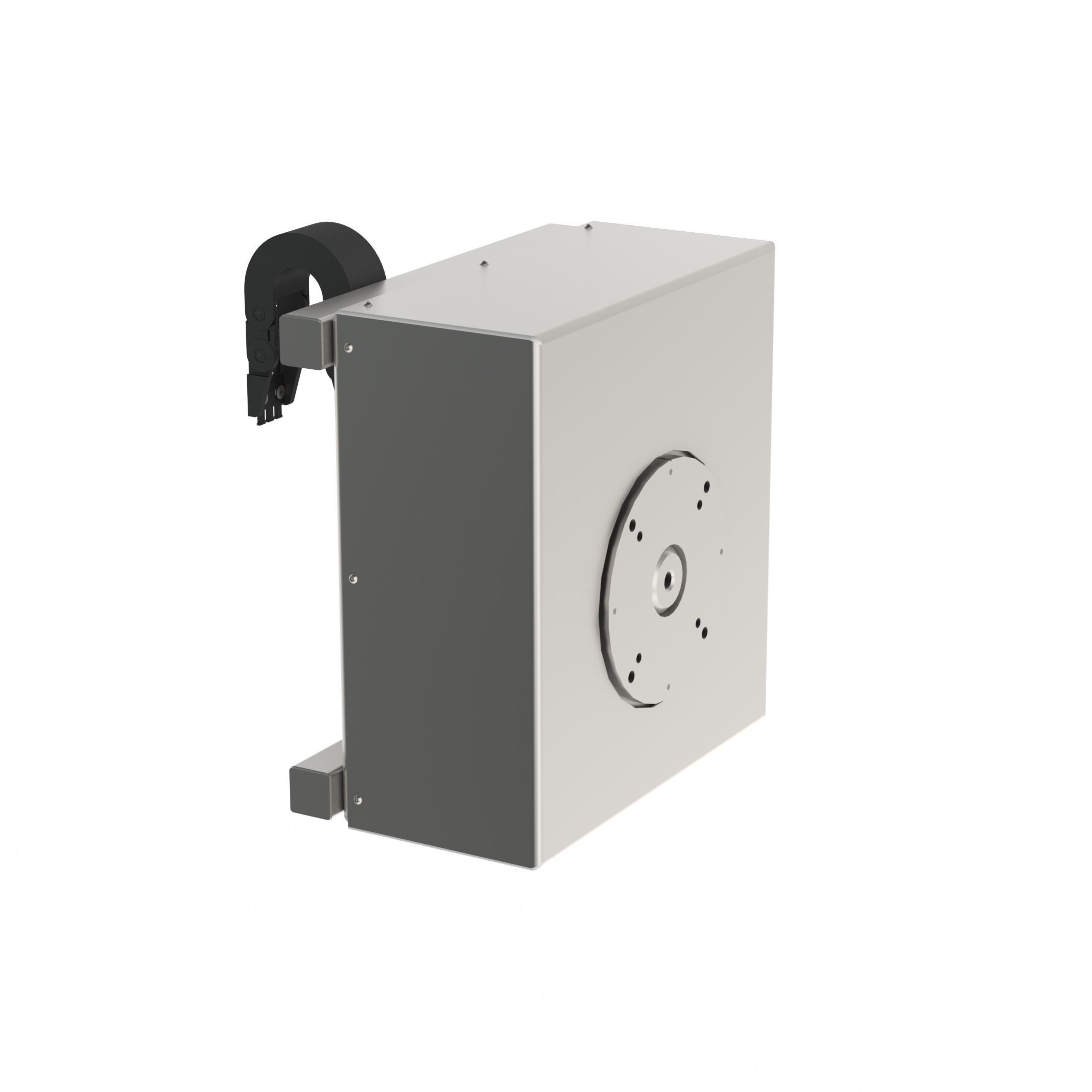

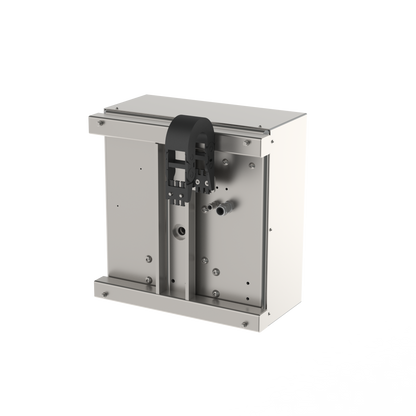

Die elektrische Dreheinheit (ERU) wird direkt auf dem Minilifter montiert und ist für die seitliche Rotation von Lasten wie Kisten, Rollen, Trommeln und Fässern mithilfe eines angebauten Hebewerkzeugs entwickelt. Das Hebewerkzeug wird direkt auf die Flansch-Schnittstelle der Hauptwelle geschraubt, wodurch die Kompatibilität mit verschiedenen Arten von Hebewerkzeugen sichergestellt wird.

Die Rotation wird von einem Elektromotor über ein selbsthemmendes Schneckengetriebe angetrieben, das die Hauptwelle bewegt. Das selbsthemmende Getriebesystem sorgt dafür, dass die Last in der gewünschten Position sicher gehalten wird, wenn die Rotation stoppt. Dadurch ist die ERU für die Handhabung schwerer Lasten mit gegebenenfalls versetztem Schwerpunkt geeignet.

Ein integrierter Encoder überwacht kontinuierlich die Rotationsposition der ERU. Daher stoppt der elektrische Lifter automatisch in der Mittelposition (wenn die Last vertikal steht) und kann zudem auf mehrere vorprogrammierte Positionen in sowohl Uhrzeiger- als auch Gegenuhrzeigerrichtung eingestellt werden, typischerweise bei 90° oder 180°.

Die ERU wird über eine Fernbedienung gesteuert und gewährleistet eine präzise und wiederholgenaue Positionierung während des Betriebs.

Hauptmerkmale:

• Elektrisch motorbetriebene Rotation
  Maximales Drehmoment: 370 Nm bei 4,5 U/min

• Selbsthemmendes Schneckengetriebe zur sicheren Lastfixierung und ohne Rücktrieb

• Integrierter Encoder für präzise und wiederholgenaue Positionierung mit Positionsrückmeldung

• Automatischer Stopp in der Mittelposition
  Wahlweise vorprogrammierte
• Stopppositionen in Uhrzeiger- und Gegenuhrzeigerrichtung (typischerweise 90° oder 180°)

• Fernbedienter Betrieb

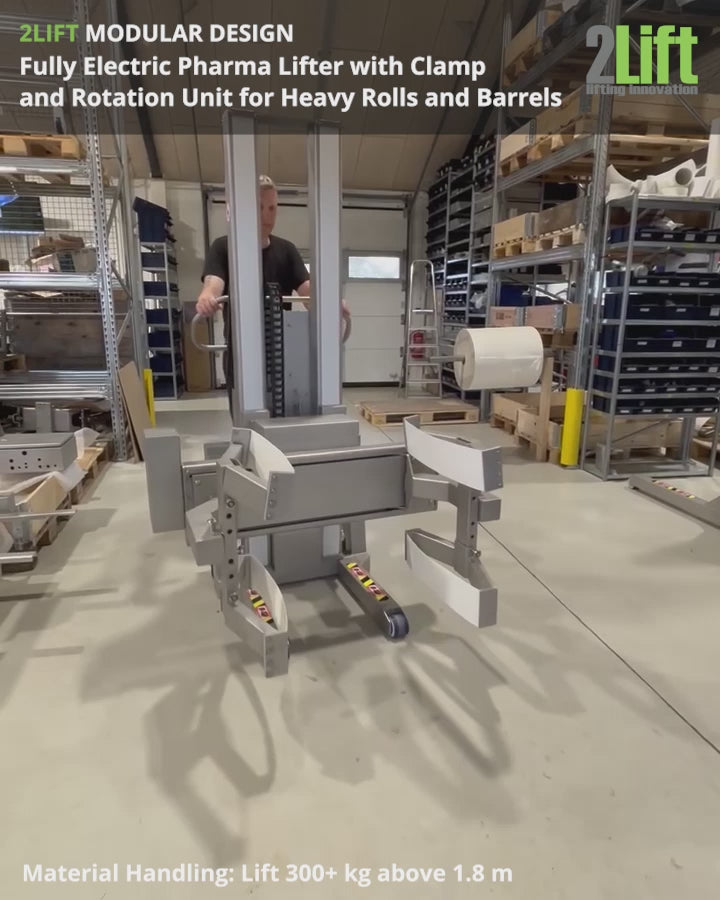

• Ausgelegt für die Handhabung von Kisten, Rollen, Fässern und asymmetrischen Lasten

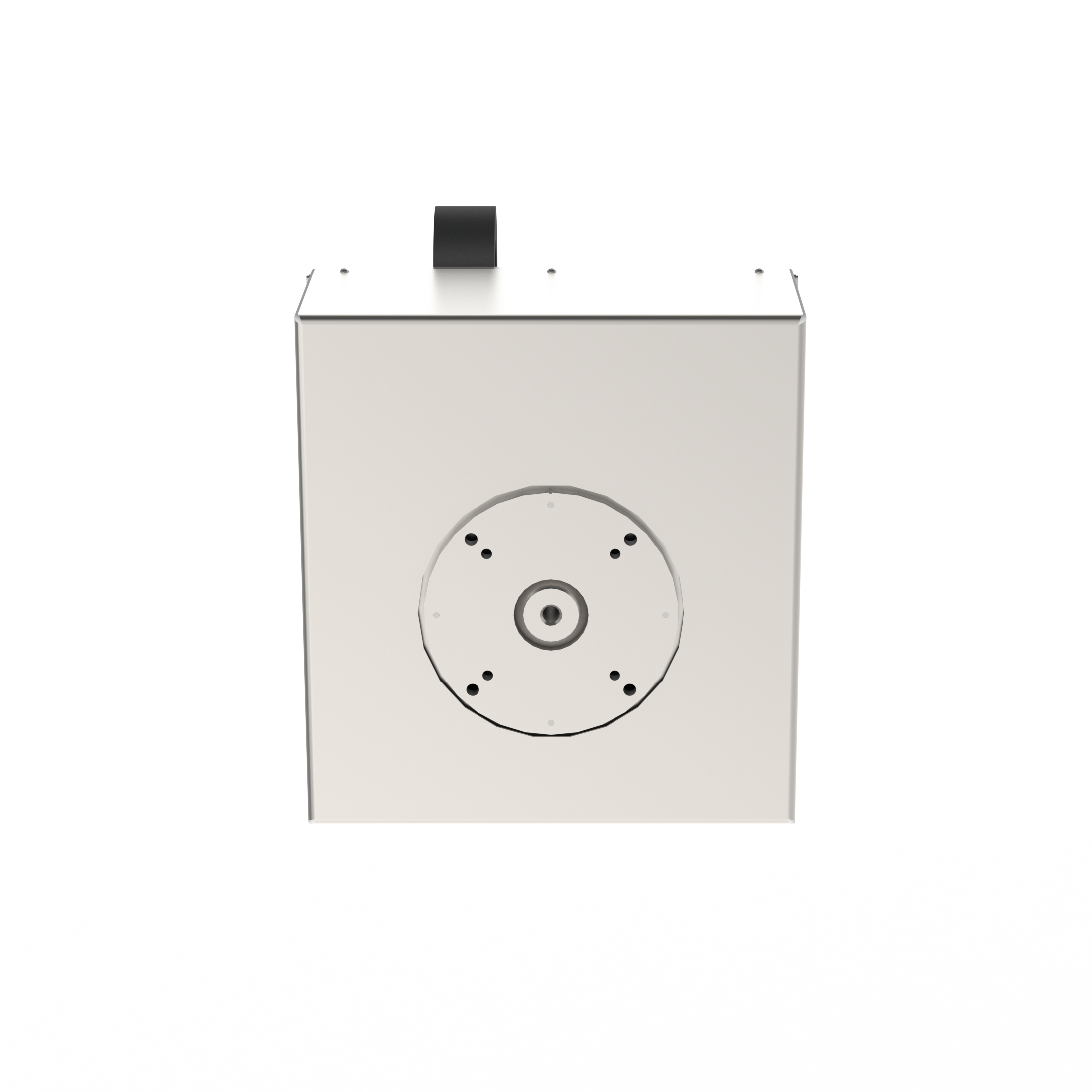

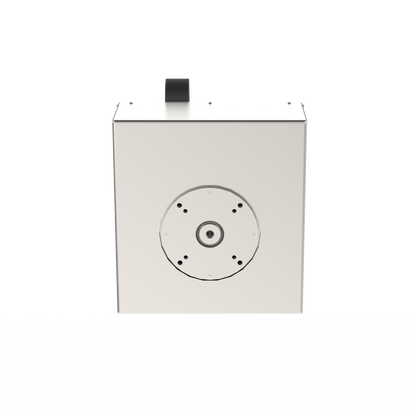

  Hebewerkzeug wird über eine Schraubverbindung an der Flansch-Schnittstelle der Hauptwelle montiert
• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (elektrische Klemme (EC), manuelle Klemme (MC), manuelle Klemme mit Spindel (MCS), elektrische Linearklemme (ELC), manuelle Linearklemme (MLC), Gabeln (Gabel (F), verstellbare Gabel (AF) sowie Expandereinheiten (elektrische Expandereinheit (EEU) und manuelle Expandereinheit (MEU)

Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren seitlichen Rotationsfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und seitliche Drehen von Fässern und Rollen ausgelegt sind, umfassen:

• Manuelle Drehfunktion (MRU)

• Einfache manuelle Drehfunktion (SMRU)

Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihre elektrischen Hebevorrichtungen.

(Die Bilder auf dieser Seite ändern sich je nach der unten ausgewählten Liftart.)
