Optimale manuelle Kontrolle beim Drehen von Rollen sowie beim Entleeren von Fässern und Trommeln

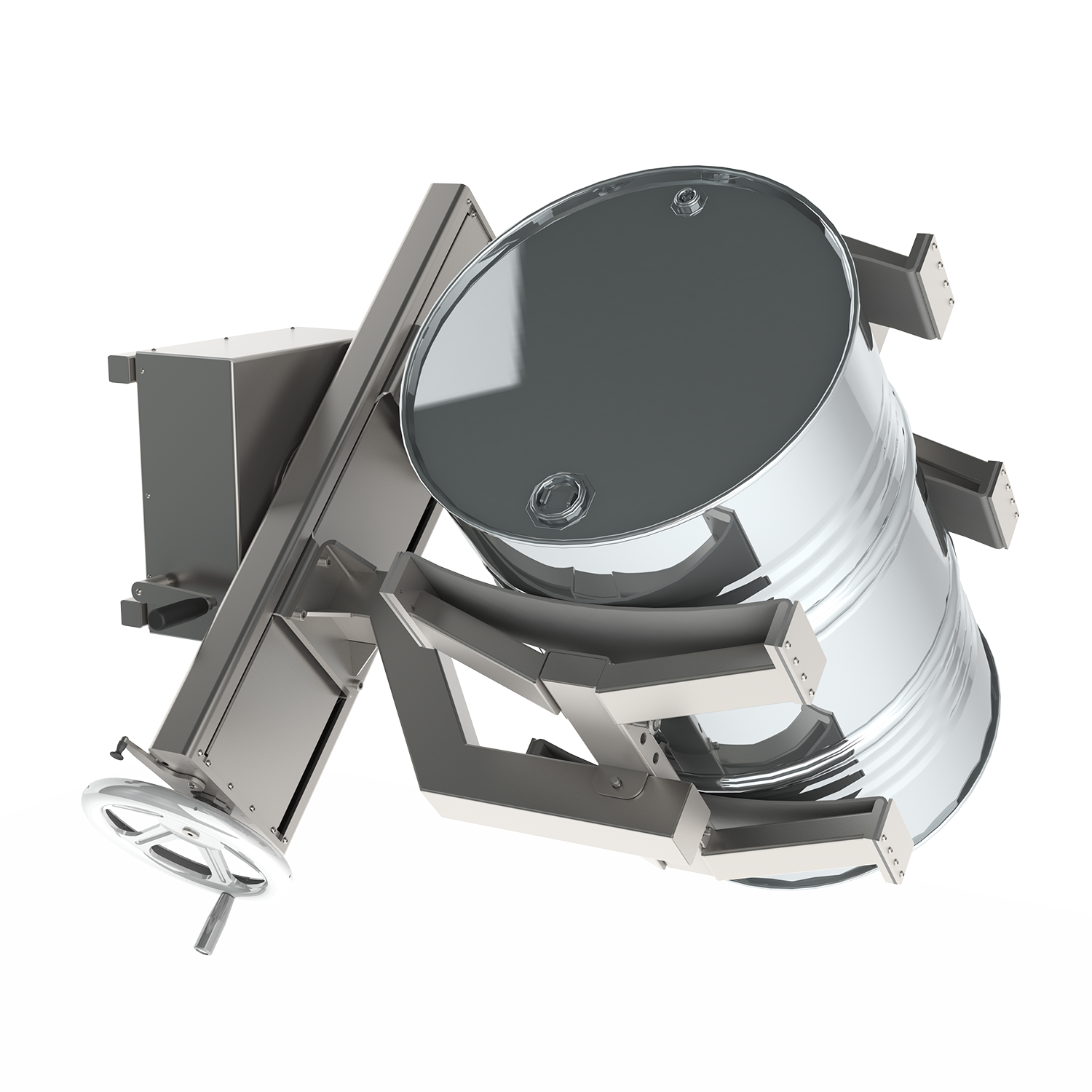

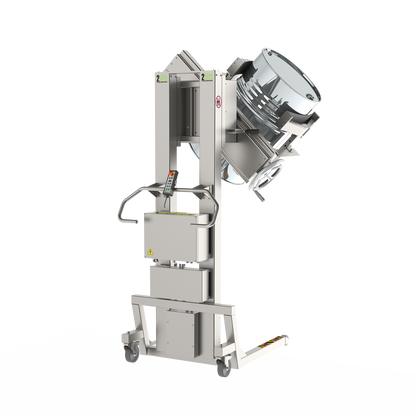

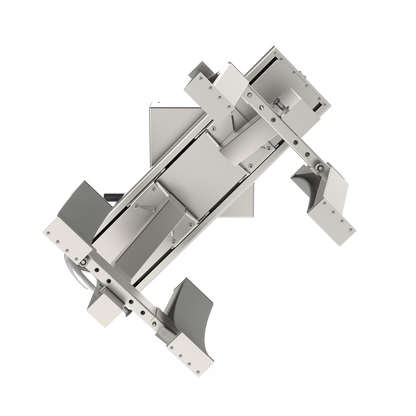

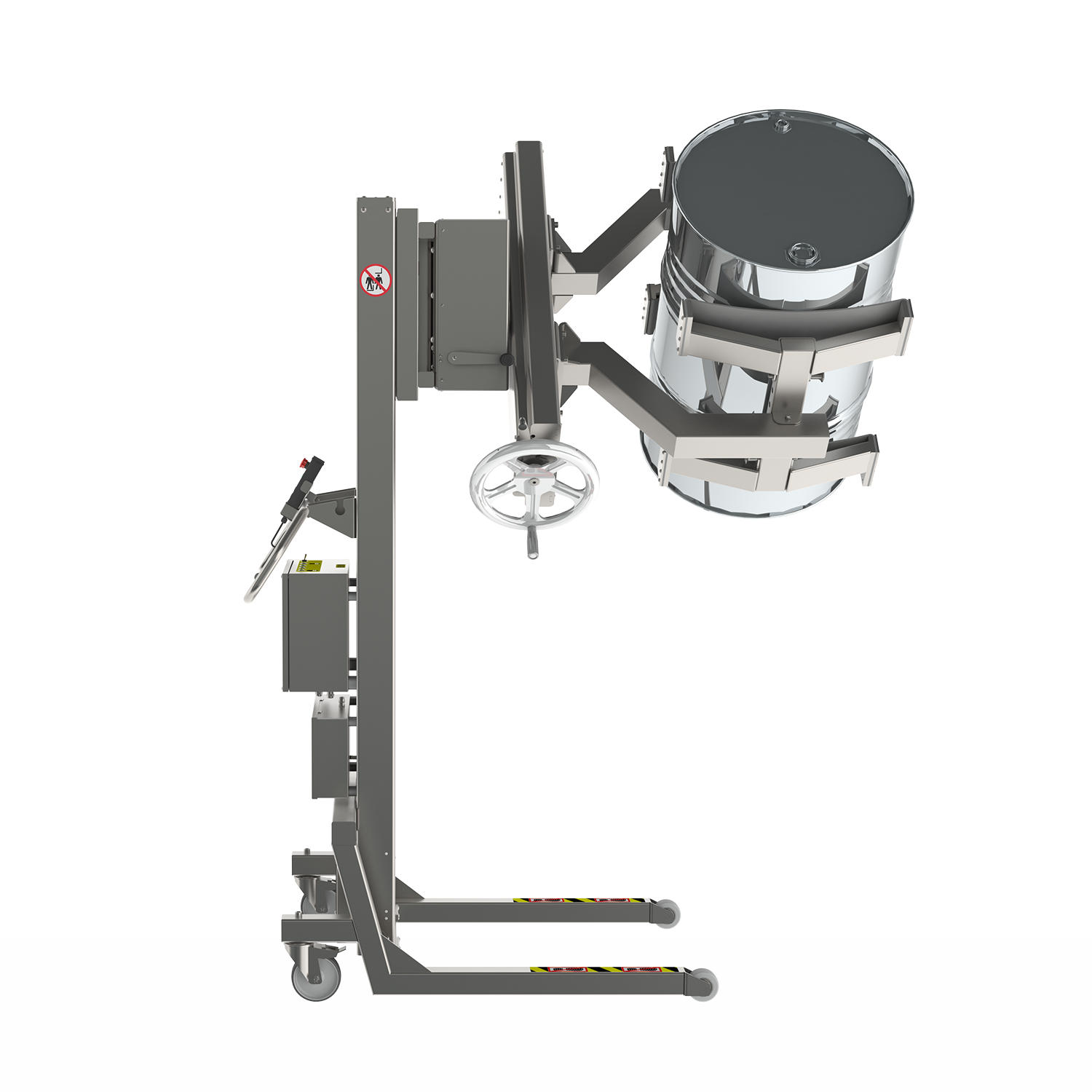

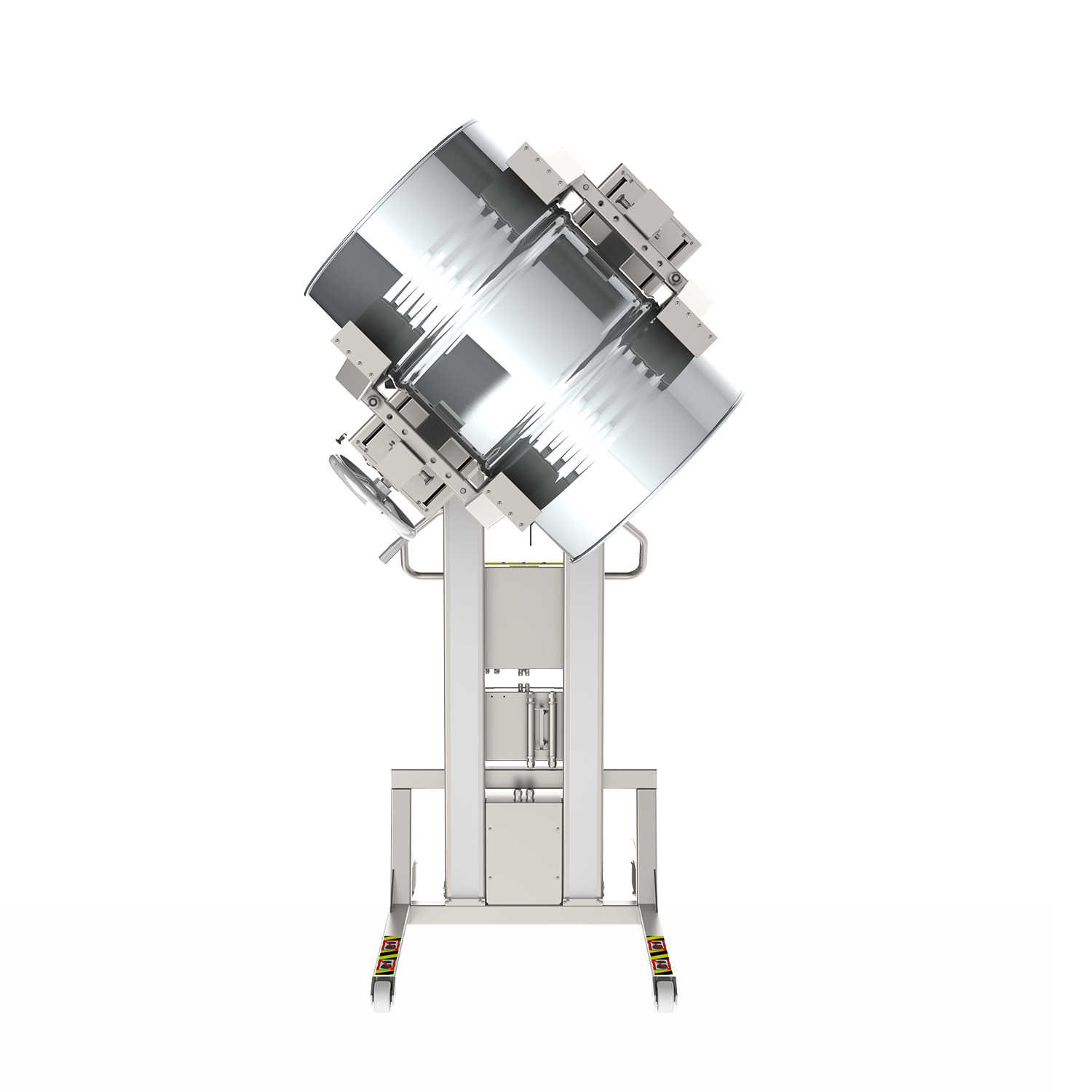

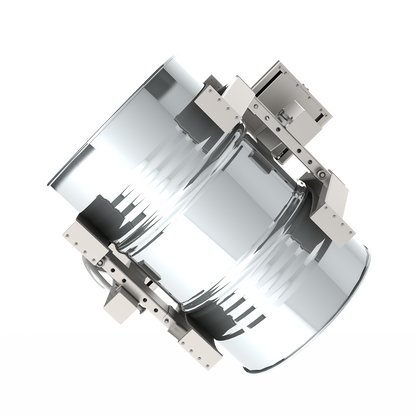

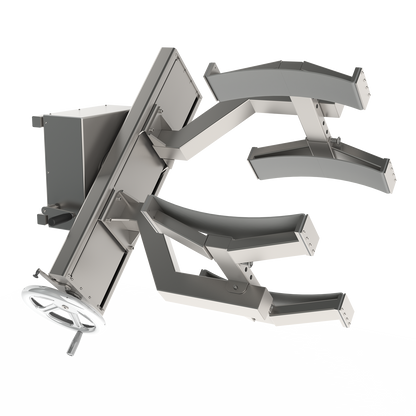

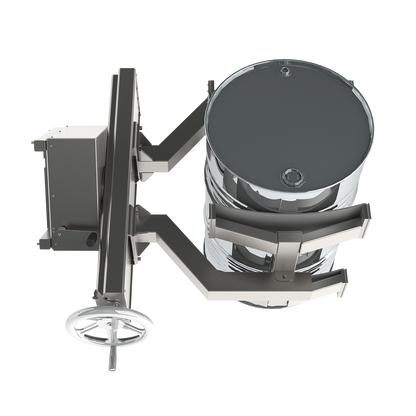

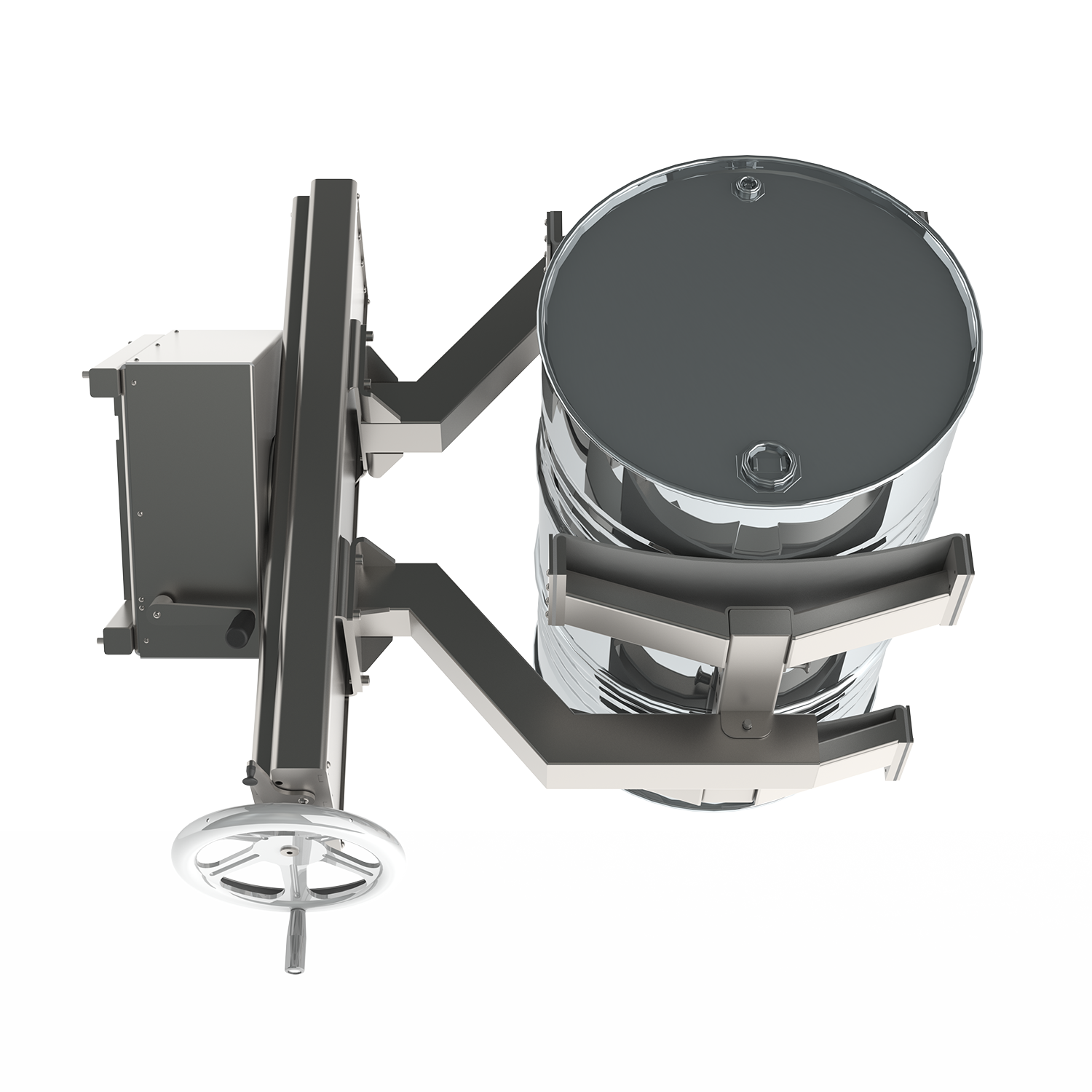

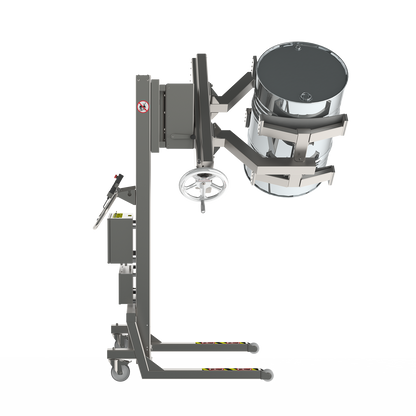

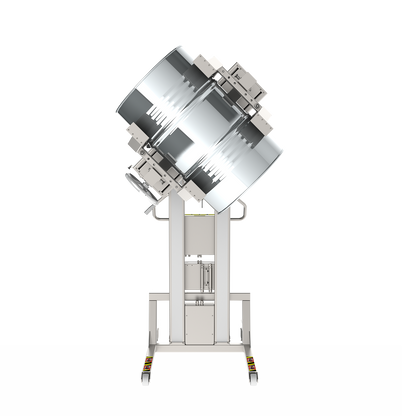

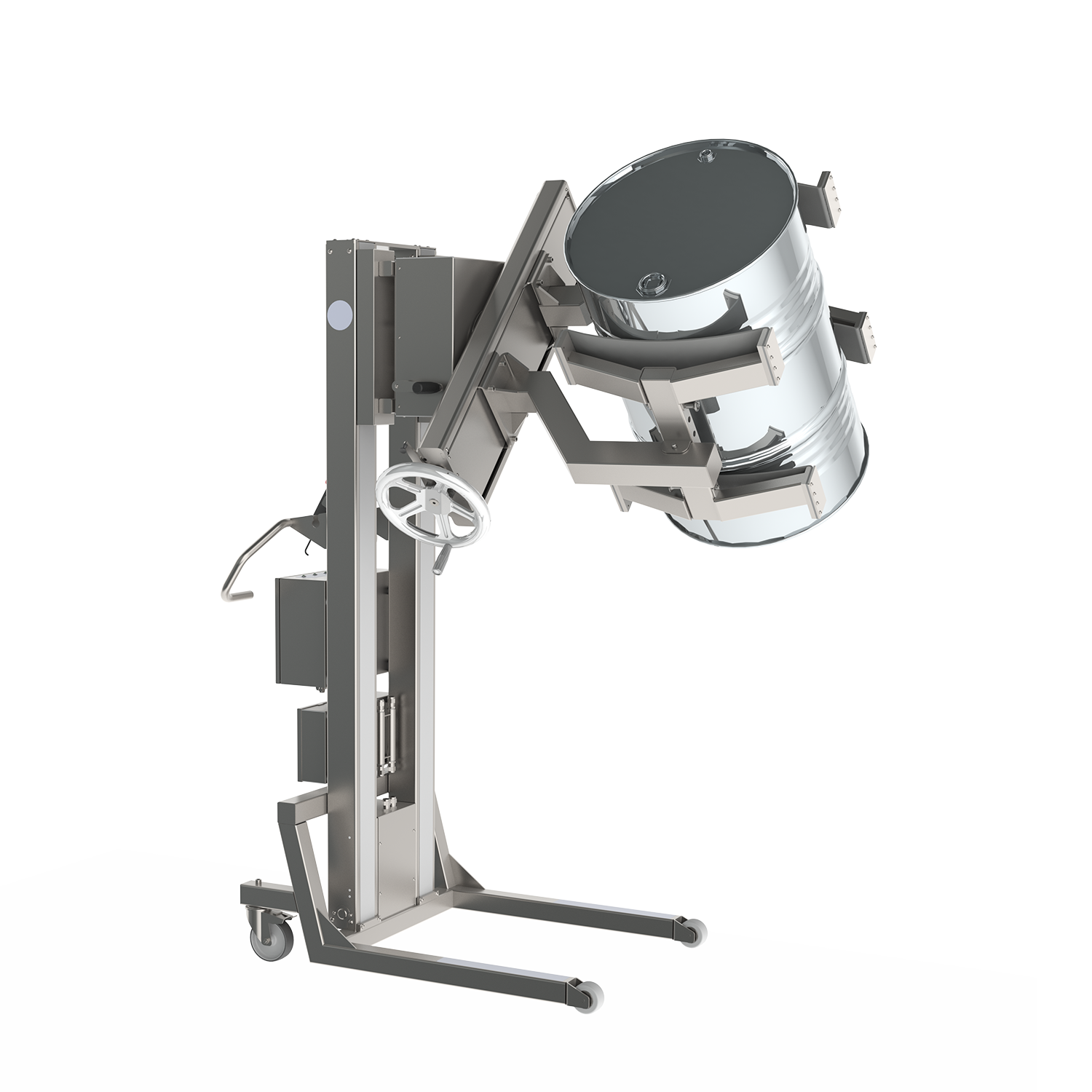

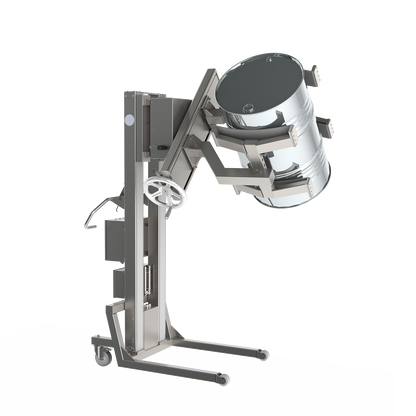

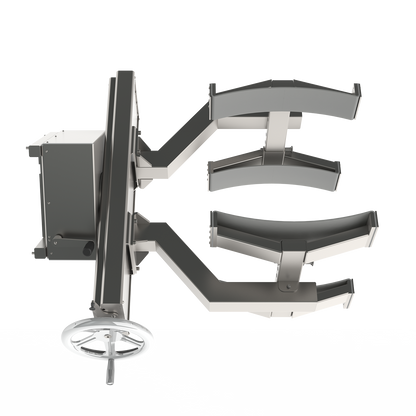

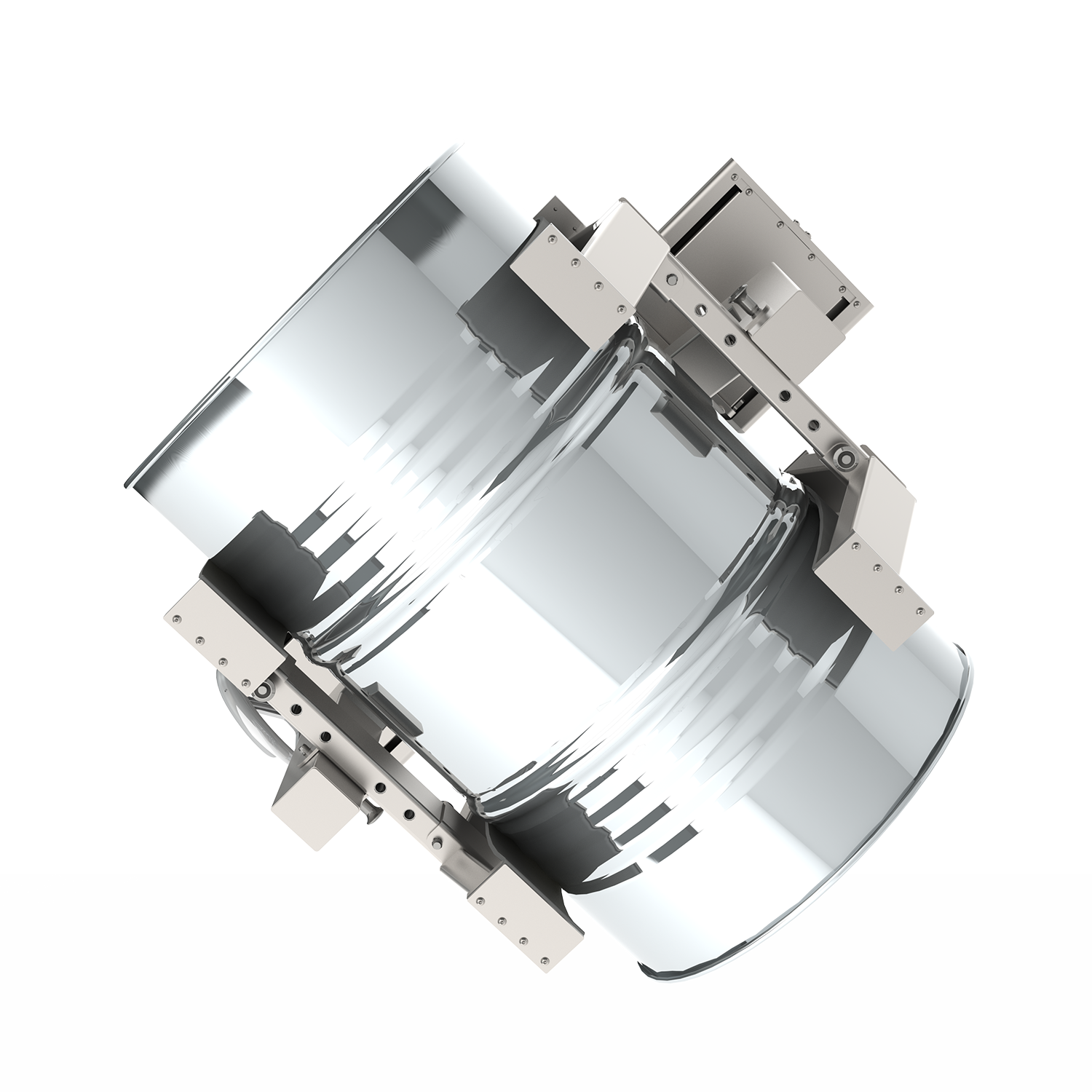

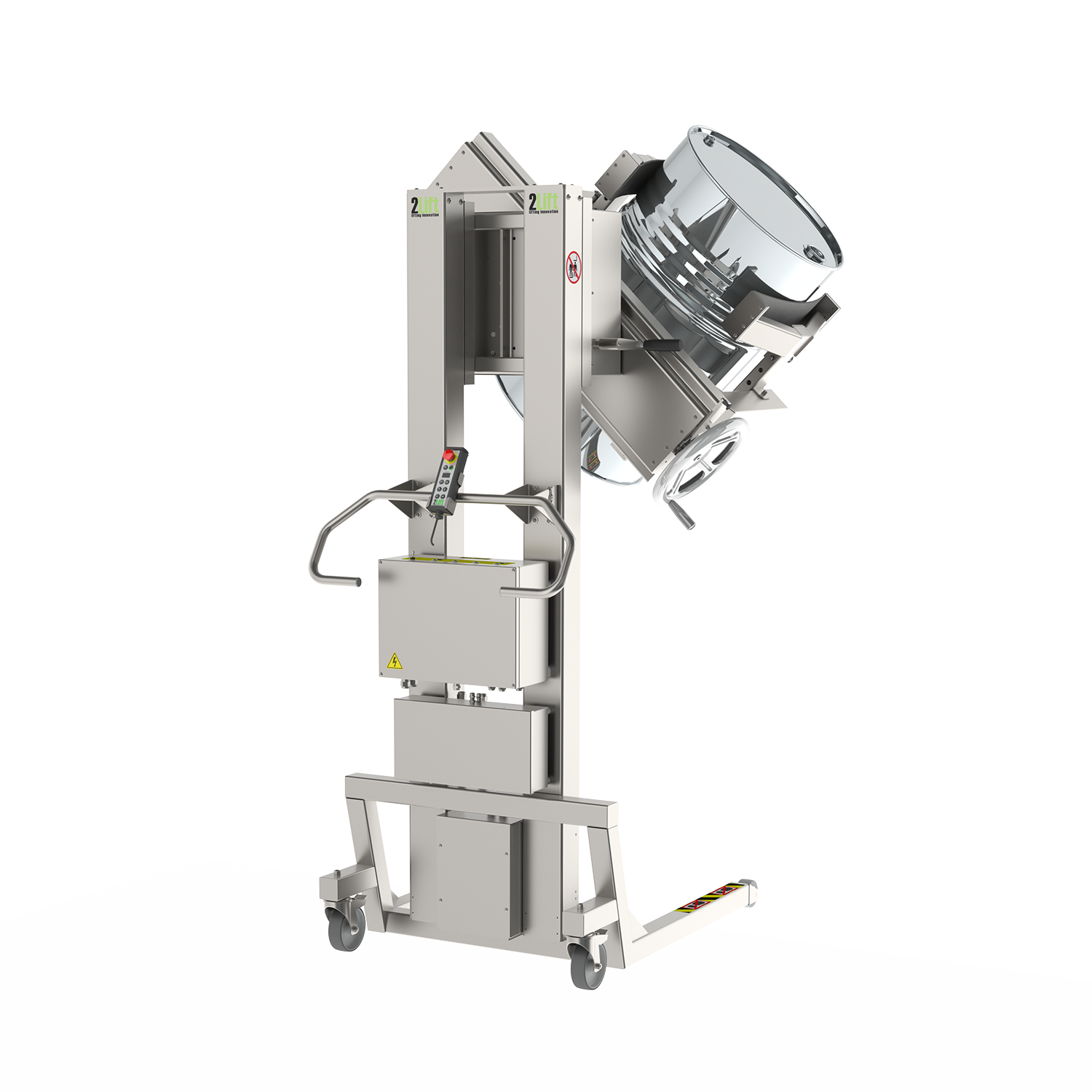

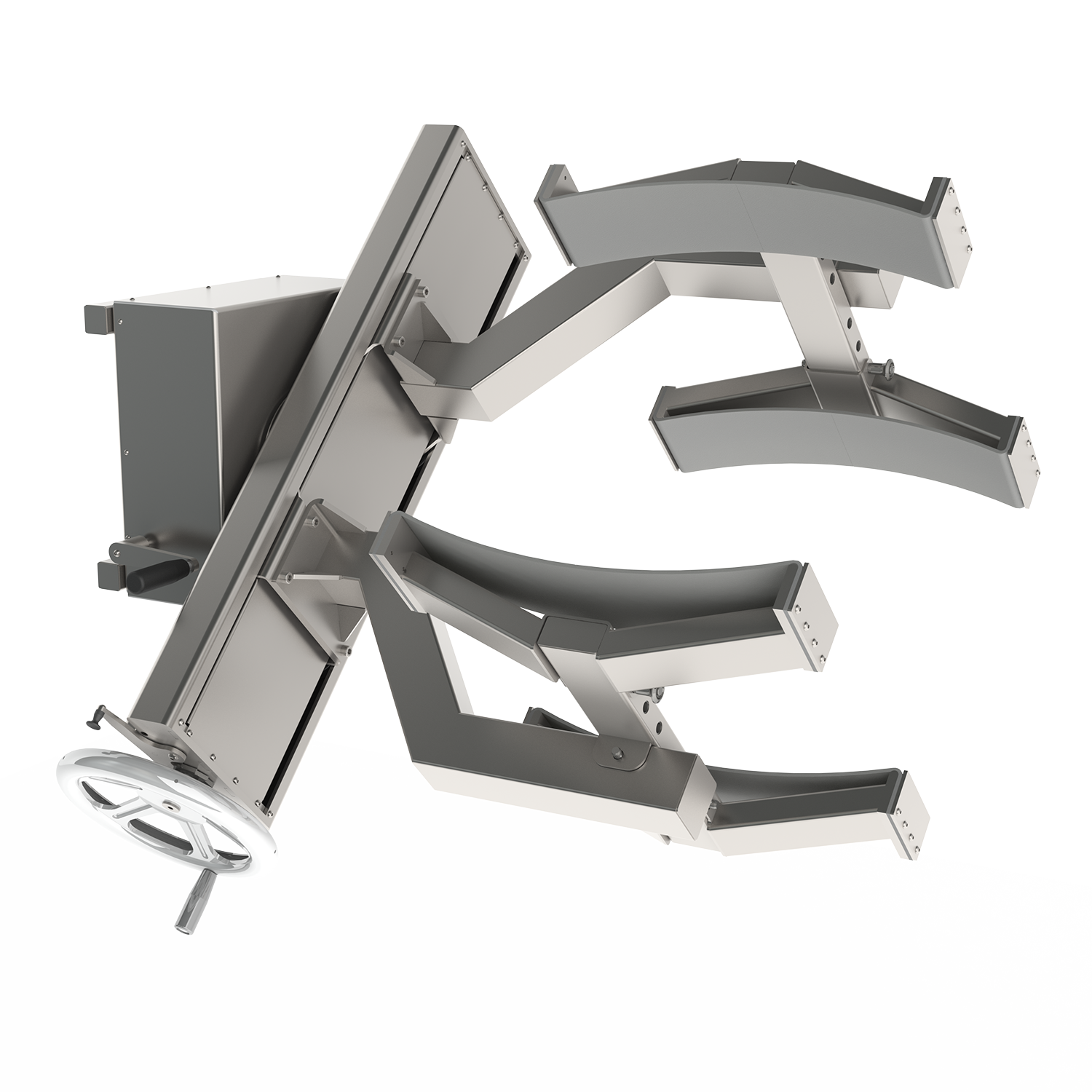

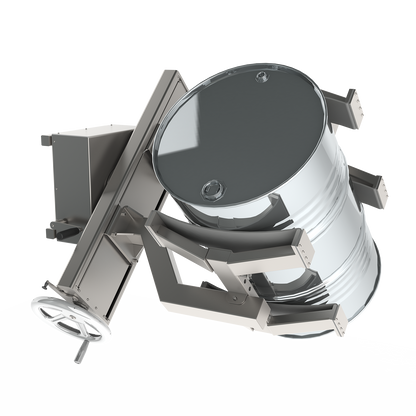

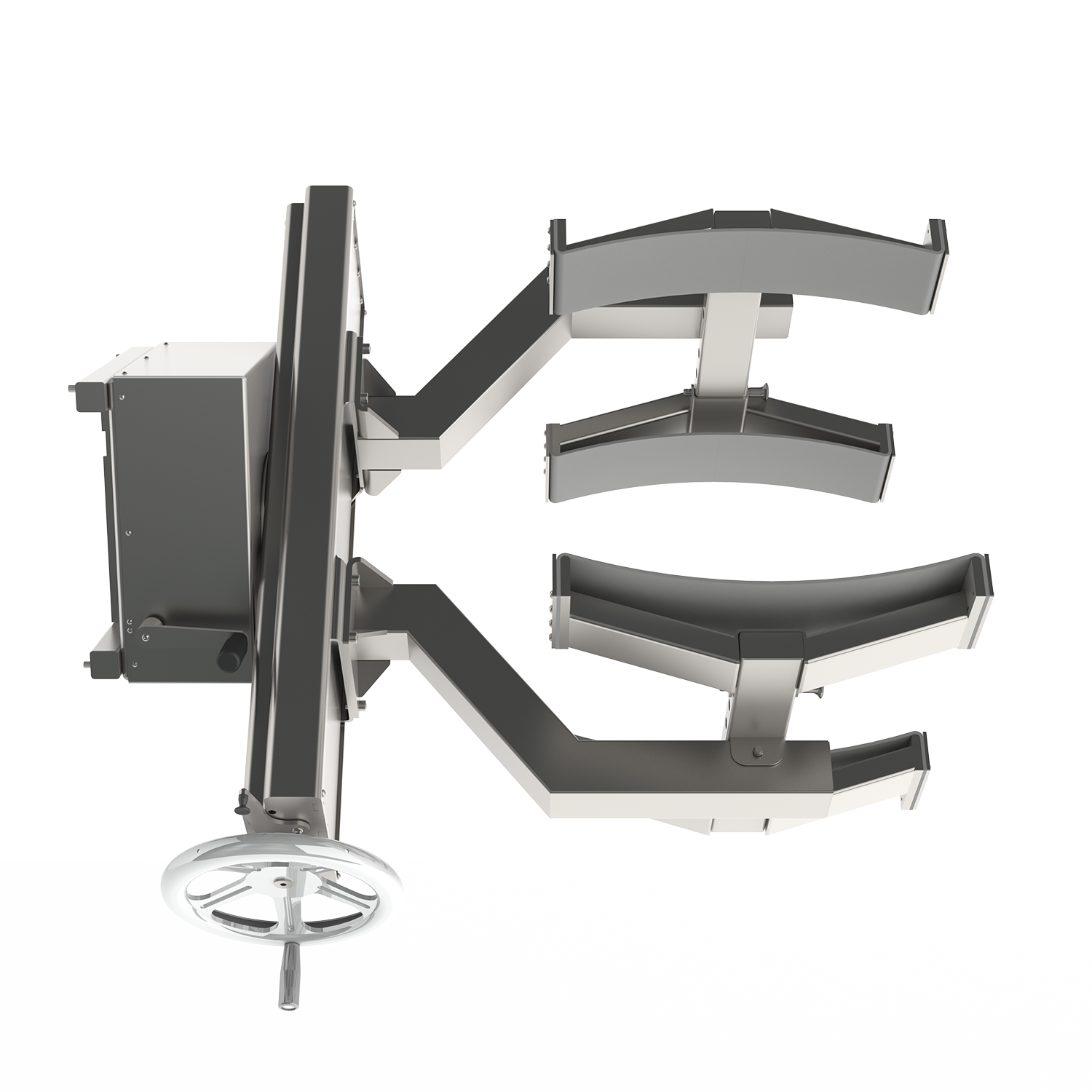

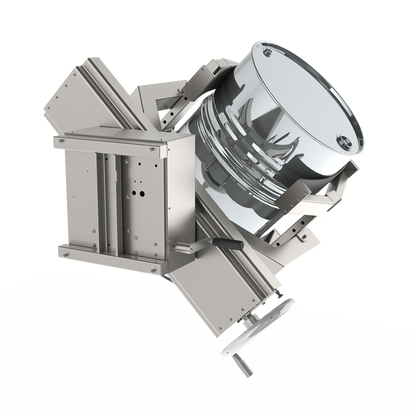

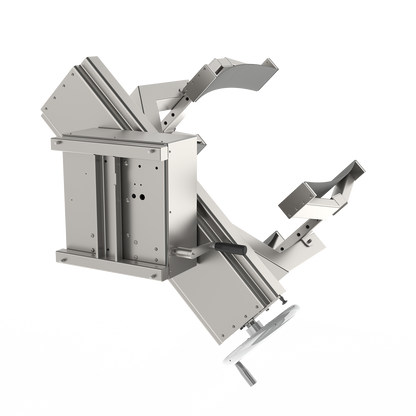

Die manuelle Linearklemme mit manueller Dreheinheit (MLC-MRU) ermöglicht die sichere Handhabung zylindrischer Lasten wie Trommeln, Fässern und Rollen durch kontrolliertes Heben, Spannen und manuelles seitliches Drehen.

Durch die Kombination eines linearen Spannmechanismus mit einer handbetätigten Dreheinheit ermöglicht das System dem Bediener die direkte und taktile Kontrolle über die Last während des gesamten Handhabungsprozesses. Dadurch eignet sich die Lösung besonders für Aufgaben, die eine sorgfältige Führung und kontrollierte Rotation erfordern.

Systemkonfiguration - zwei integrierte Einheiten

Die MLC-MRU besteht aus zwei Komponenten, die zusammenarbeiten:

• Manuelle Linearklemme (MLC)

• Manuelle Dreheinheit (MRU)

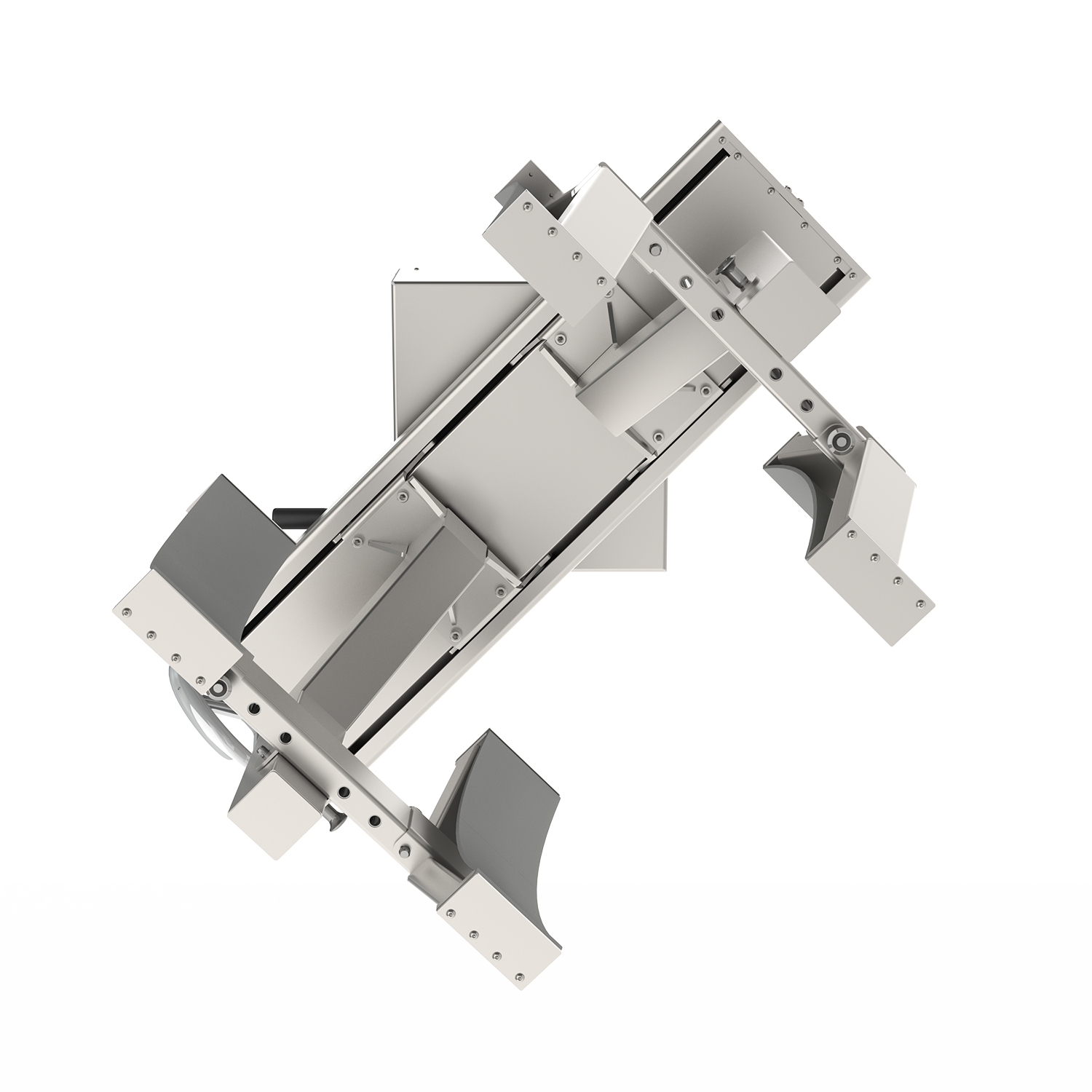

Manuelle Linearklemme (MLC)

Die manuelle Linearklemme (MLC) ist für das manuelle Spannen von Lasten mithilfe verschiedener Hubarme und Greifer ausgelegt - abhängig von der Art der Last.

Die MLC kann je nach Anwendung und Handhabungsanforderungen mit Kipp- oder Rotationseinheiten kombiniert werden. Sie wird häufig für das Handling von Trommeln, Fässern, Rollen und ähnlichen Lasten eingesetzt.

Die MLC besteht aus einem selbsthemmenden Schneckengetriebesystem, das die Schlitten durch manuelle Betätigung des Handrads antreibt. Das mechanische Design ermöglicht ein kontrolliertes Spannen und hält den Griff während der Hebe- und Handhabungsvorgänge sicher aufrecht.

Hauptmerkmale:

• Manuelles selbsthemmendes Schneckengetriebe-System mit handradbetätigten Schlitten

• Kontrolliertes und stabiles Spannen während der Hebe- und Handhabungsvorgänge

• Maximale Spannkraft von ca. 7500 N

• Kompatibel mit verschiedenen Manipulationswerkzeugen, einschließlich Rotationseinheiten wie elektrischer Dreheinheit (ERU) und manueller Dreheinheit (MRU) und Kippeinheiten wie elektrischer Kippeinheit (ETU) und manueller Kippeinheit (MTU)

• Unterstützt Konfigurationen mit Punktgreifern, Plattengreifern und Bandgreifern

• Geeignet für Rollen, Trommeln, Fässer und ähnliche Lasten

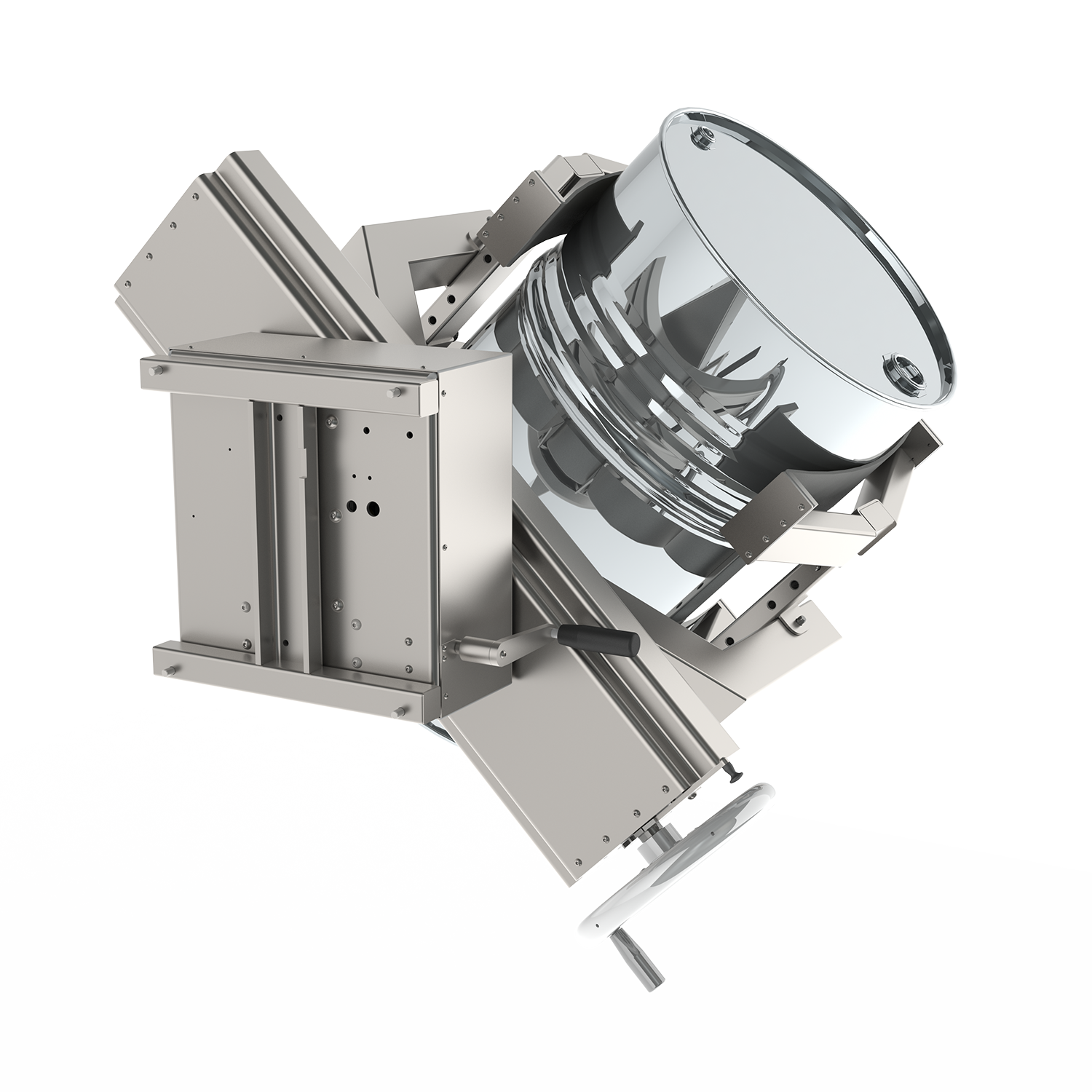

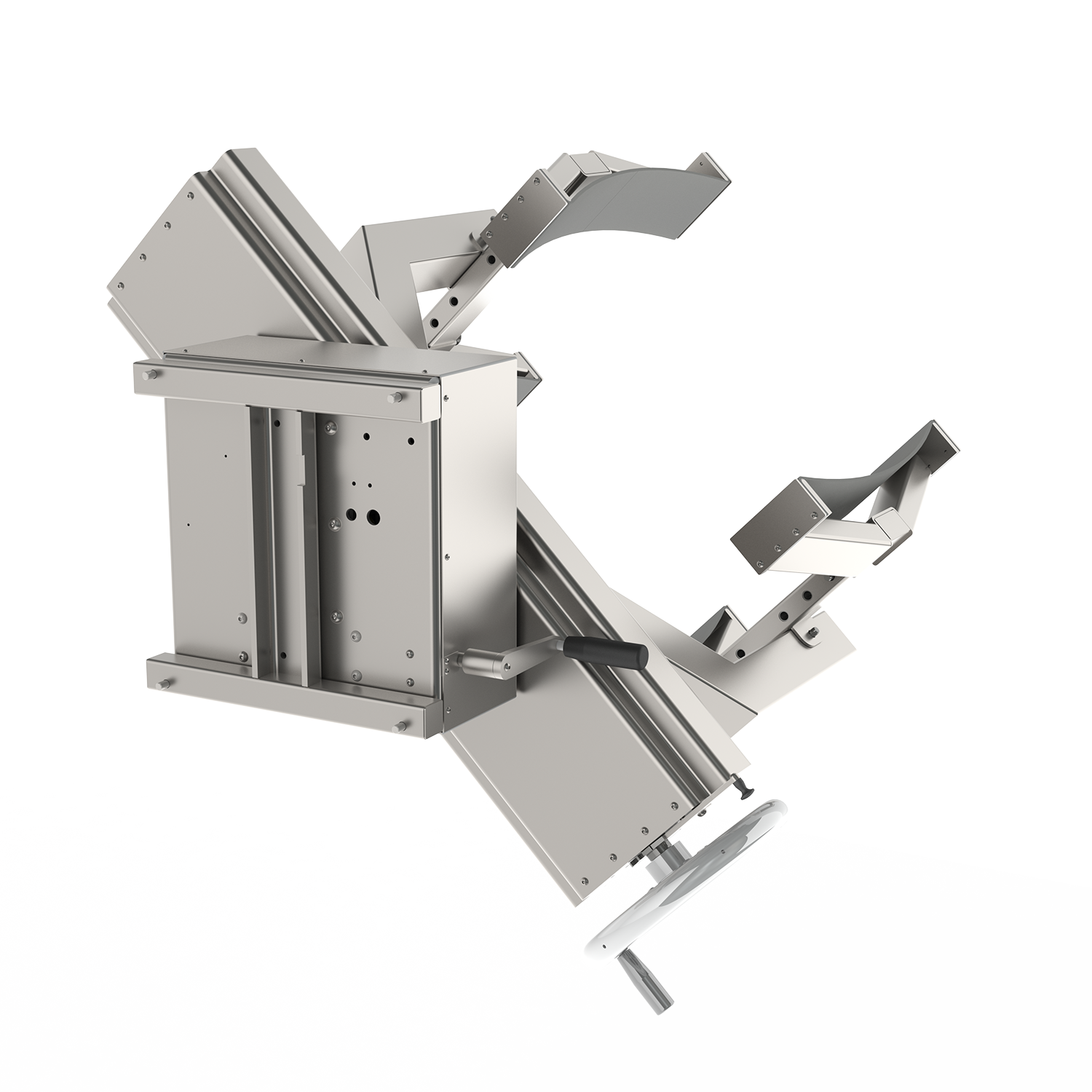

Manuelle Dreheinheit (MRU)

Die manuelle Kippeinheit (MTU) ist für das kontrollierte manuelle Vorwärtskippen und die Die manuelle Dreheinheit (MRU) ist für die kontrollierte Rotation von Lasten ausgelegt, die über ein angeschlossenes Hebewerkzeug angehoben werden, das direkt an der Einheit montiert ist. Die Rotation wird manuell durch den Bediener mittels eines seitlich angebrachten Handgriffs ausgeführt, der das System mechanisch antreibt.

Im Inneren überträgt ein selbsthemmendes Schneckengetriebe die manuell aufgebrachte Kraft auf die Hauptachse und gewährleistet dadurch eine gleichmäßige und kontrollierte Rotation, während die Last beim Stoppen der Bewegung sicher in Position gehalten wird.

Die äußere Hauptachse ist mit einer Flanschschnittstelle zur Montage des Hebewerkzeugs ausgestattet. Diese Konfiguration ermöglicht eine flexible Integration mit verschiedenen Hebeanordnungen und gewährleistet gleichzeitig eine stabile und zuverlässige Lasthandhabung während des gesamten Betriebs.

Hauptmerkmale:

• Selbsthemmendes Schneckengetriebesystem zur sicheren Fixierung der Last

• Manuelle handgriffbetätigte Rotation für direkte Bedienerkontrolle

• Hohe Getriebeübersetzung zur Handhabung schwerer und exzentrischer Lasten

• Flanschschnittstelle zur flexiblen Montage von Hebewerkzeugen

• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (elektrische Klemme (EC), manuelle Klemme (MC), manuelle Klemme mit Spindel (MCS), elektrische Linearklemme (ELC), manuelle Linearklemme (MLC), Gabeln (Gabel (F), verstellbare Gabel (AF) sowie Expandereinheiten (elektrische Expandereinheit (EEU) und manuelle Expandereinheit (MEU))


Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren seitlichen Rotationsfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und seitliche Drehen von Fässern und Rollen ausgelegt sind, umfassen:

• Elektrische Linearklemme mit manueller Drehfunktion (ELC-MRU)

• Elektrische Linearklemme mit elektrischer Drehfunktion (ELC-ERU)

• Manuelle Linearklemme mit elektrischer Drehfunktion (MLC-ERU)

• Manuelle Klemme mit einfacher Drehfunktion (MC-SRU)

• Manuelle Klemme mit manueller Drehfunktion (MC-MRU)

• Manuelle Klemme mit elektrischer Drehfunktion (MC-ERU)

• Elektrische Klemme mit elektrischer Drehfunktion (EC-ERU)

• Doppeldorn mit elektrischer Drehfunktion (DM-ERU)

• Metallplattform mit elektrischer Drehfunktion (MP-ERU)

Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihren mobilen Minilifter.
