Problemlose, vollelektrische Handhabung und Kippung extra schwerer Trommeln, Fässer und Rollen

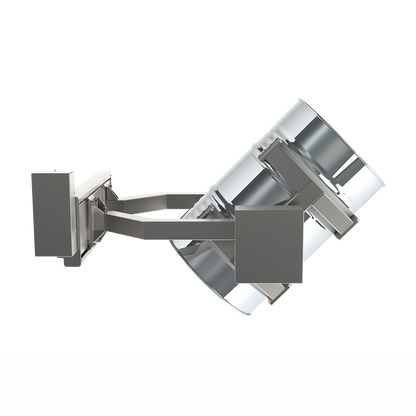

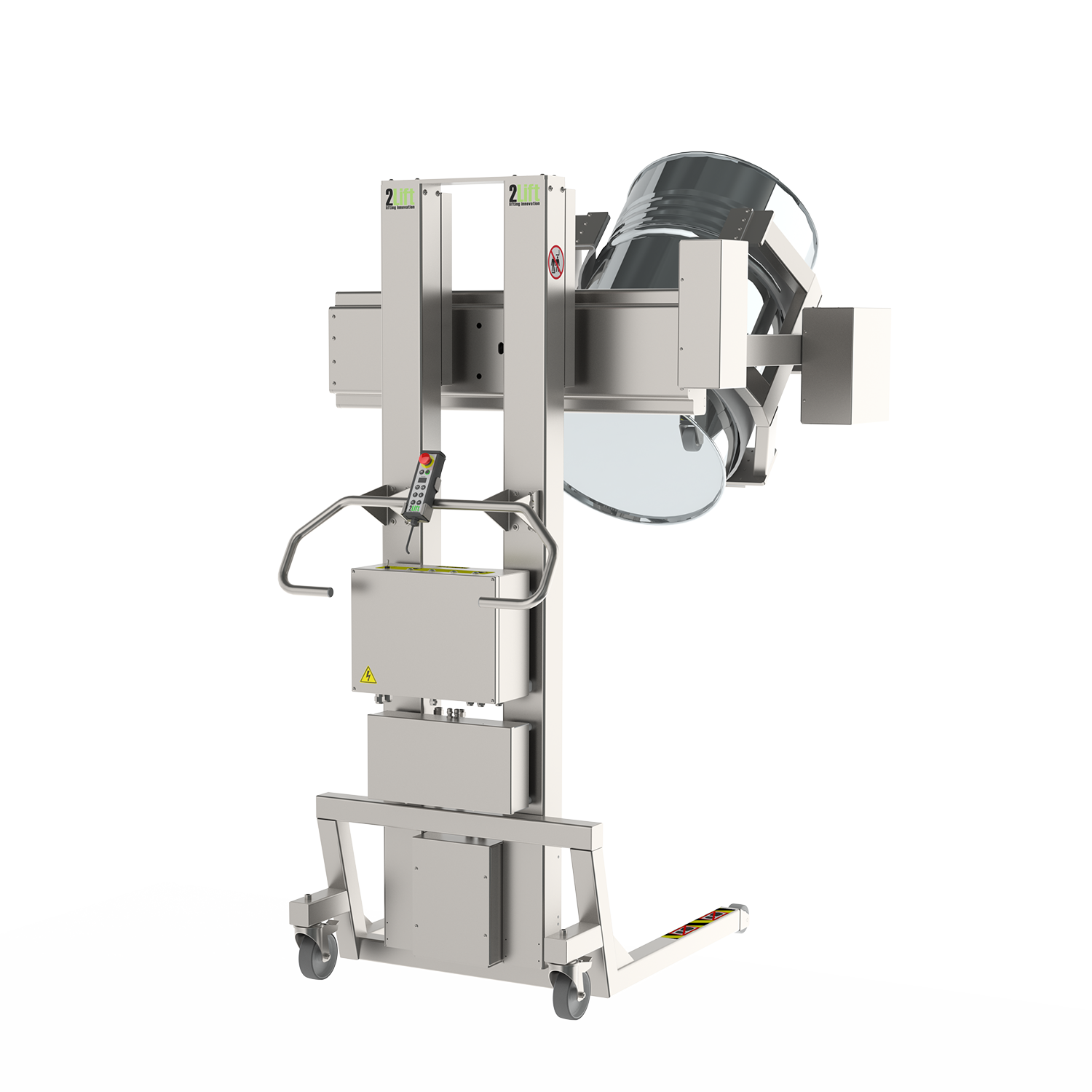

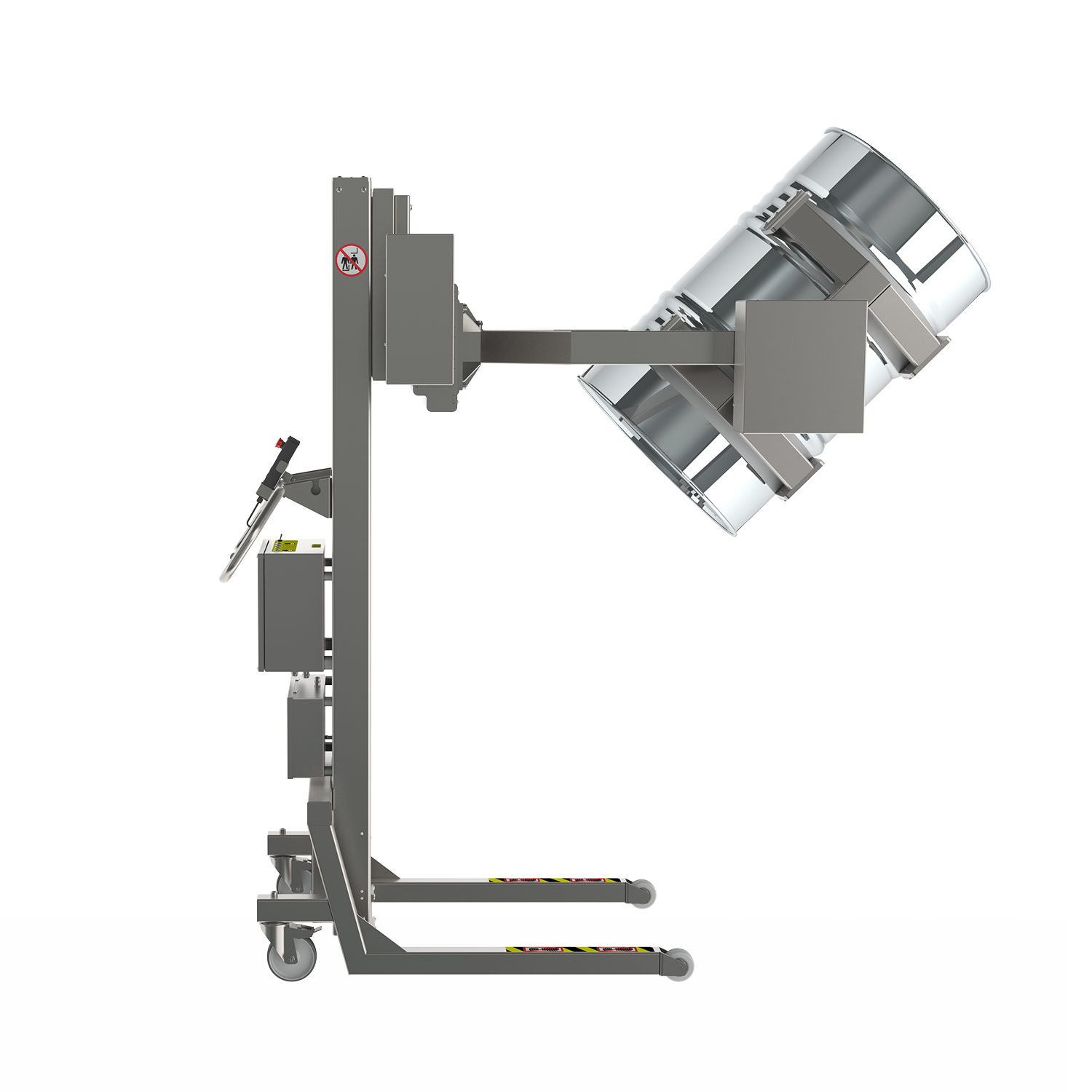

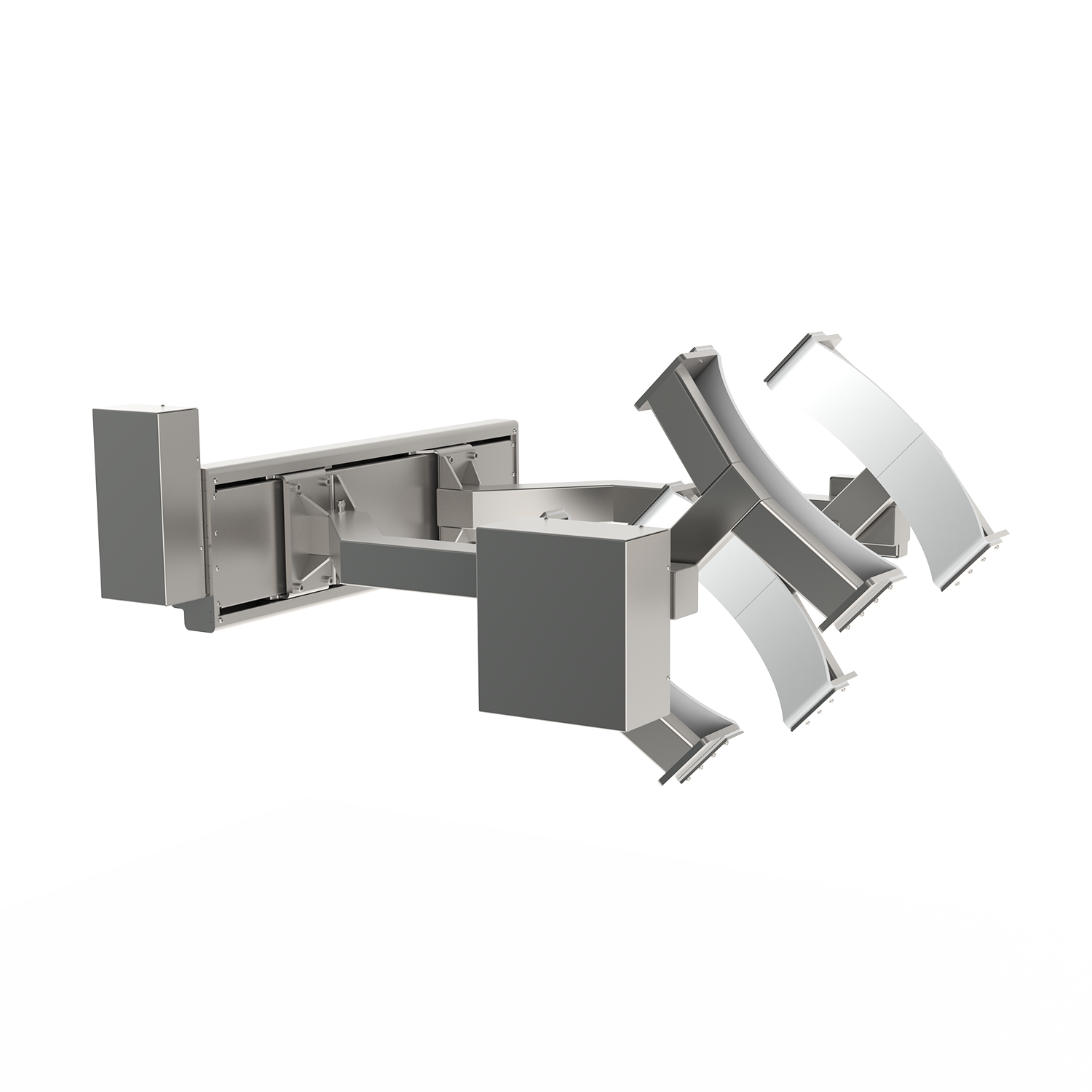

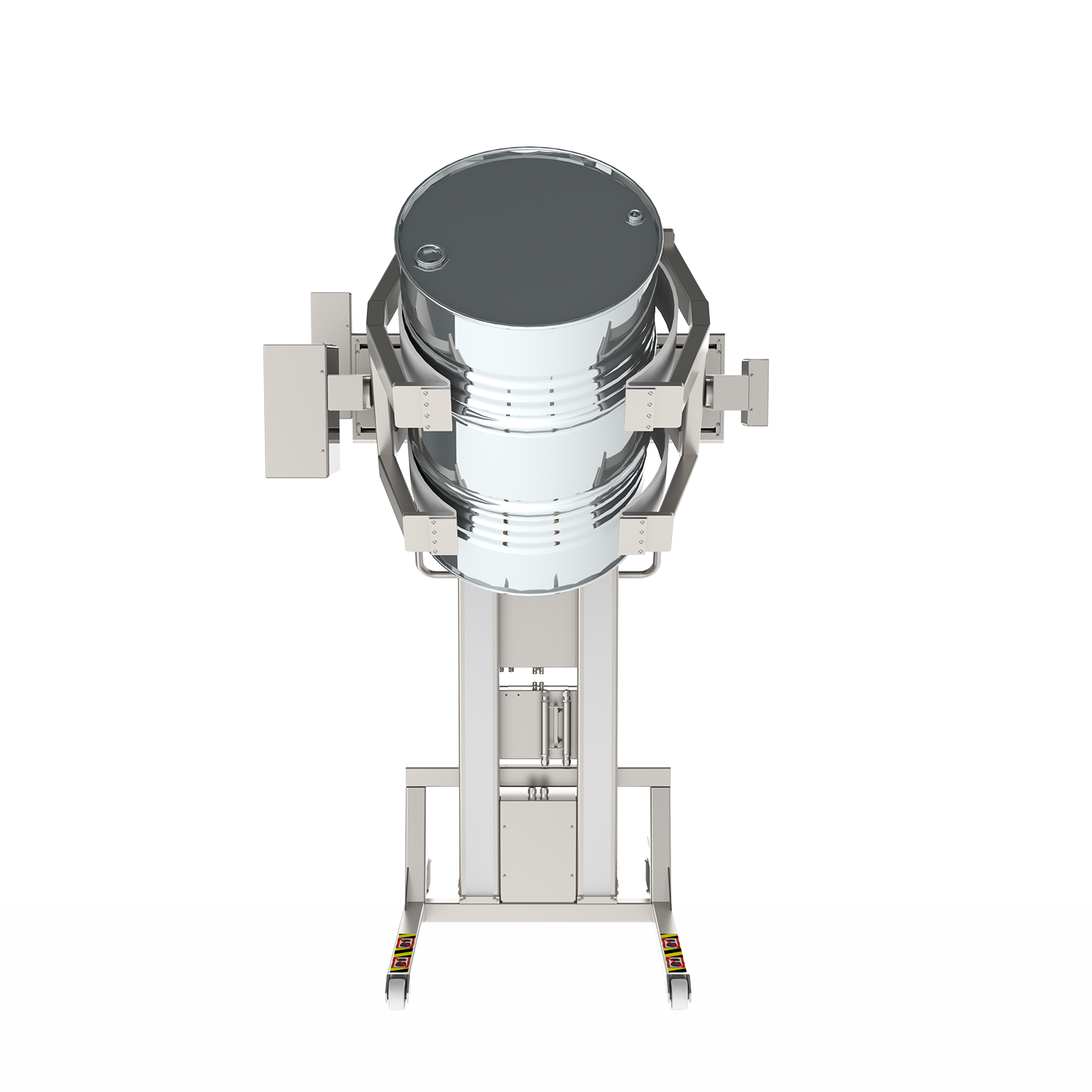

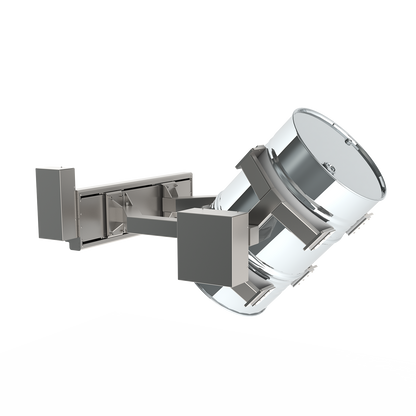

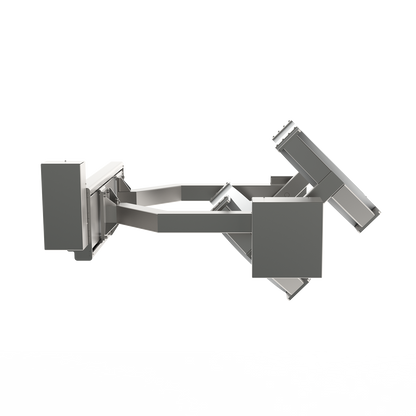

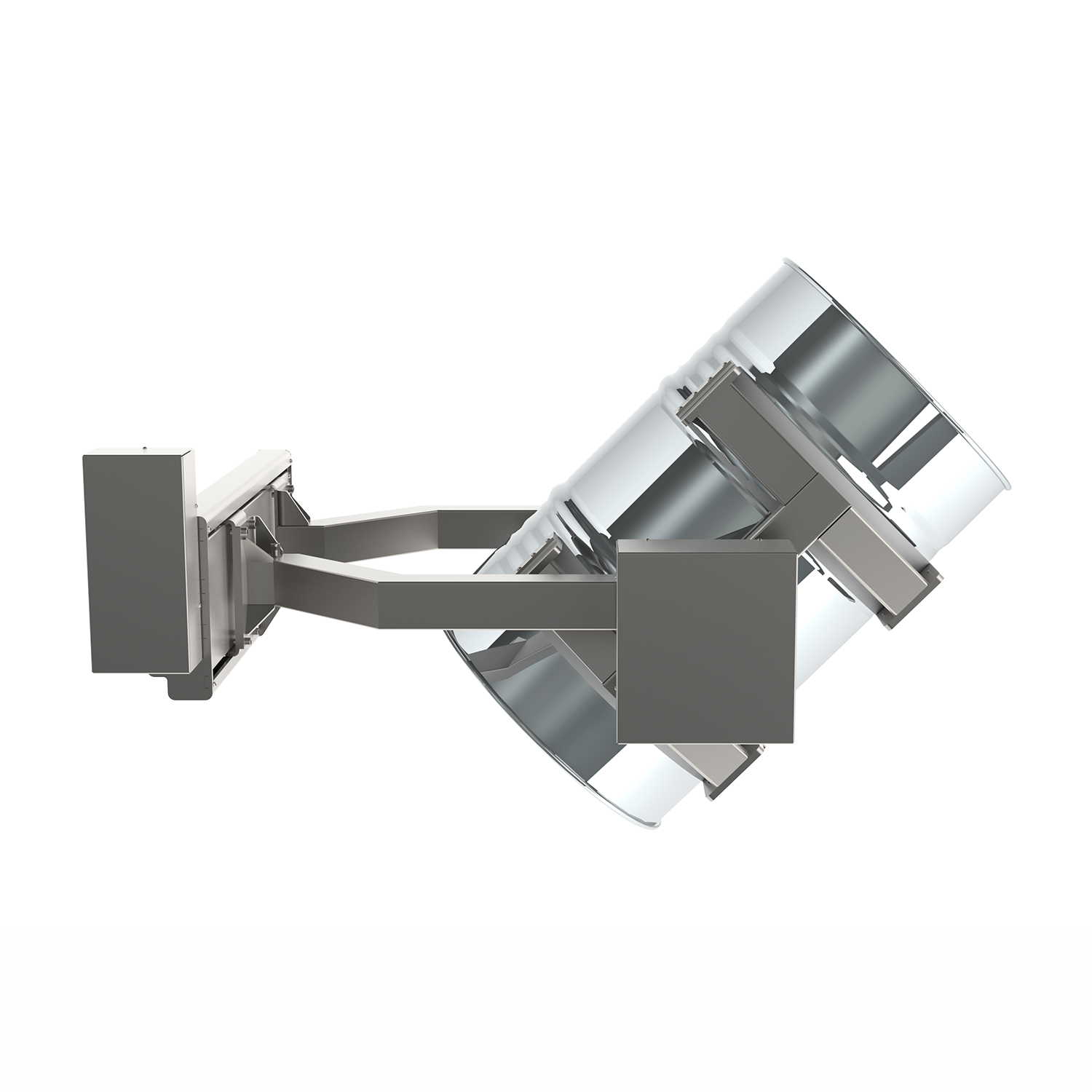

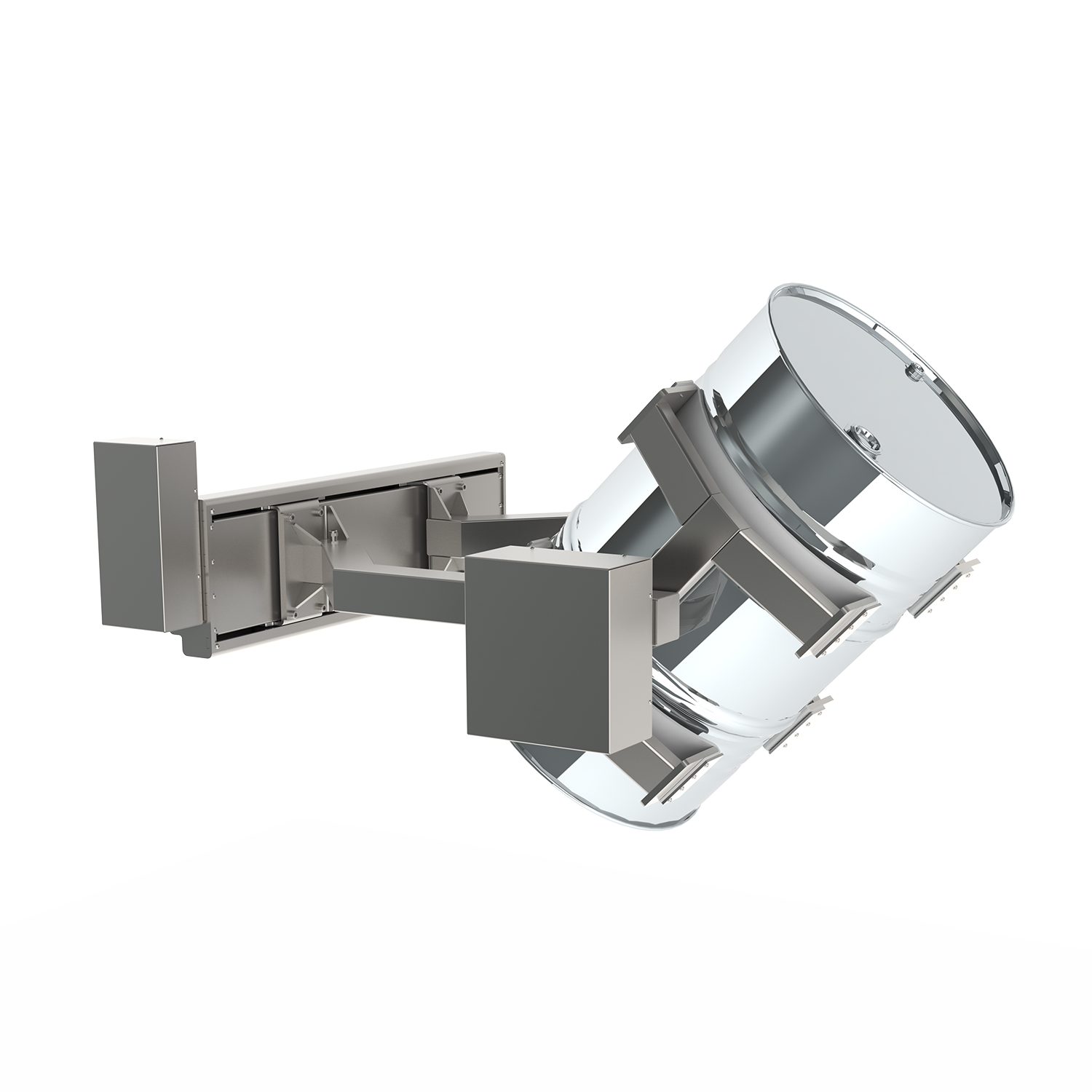

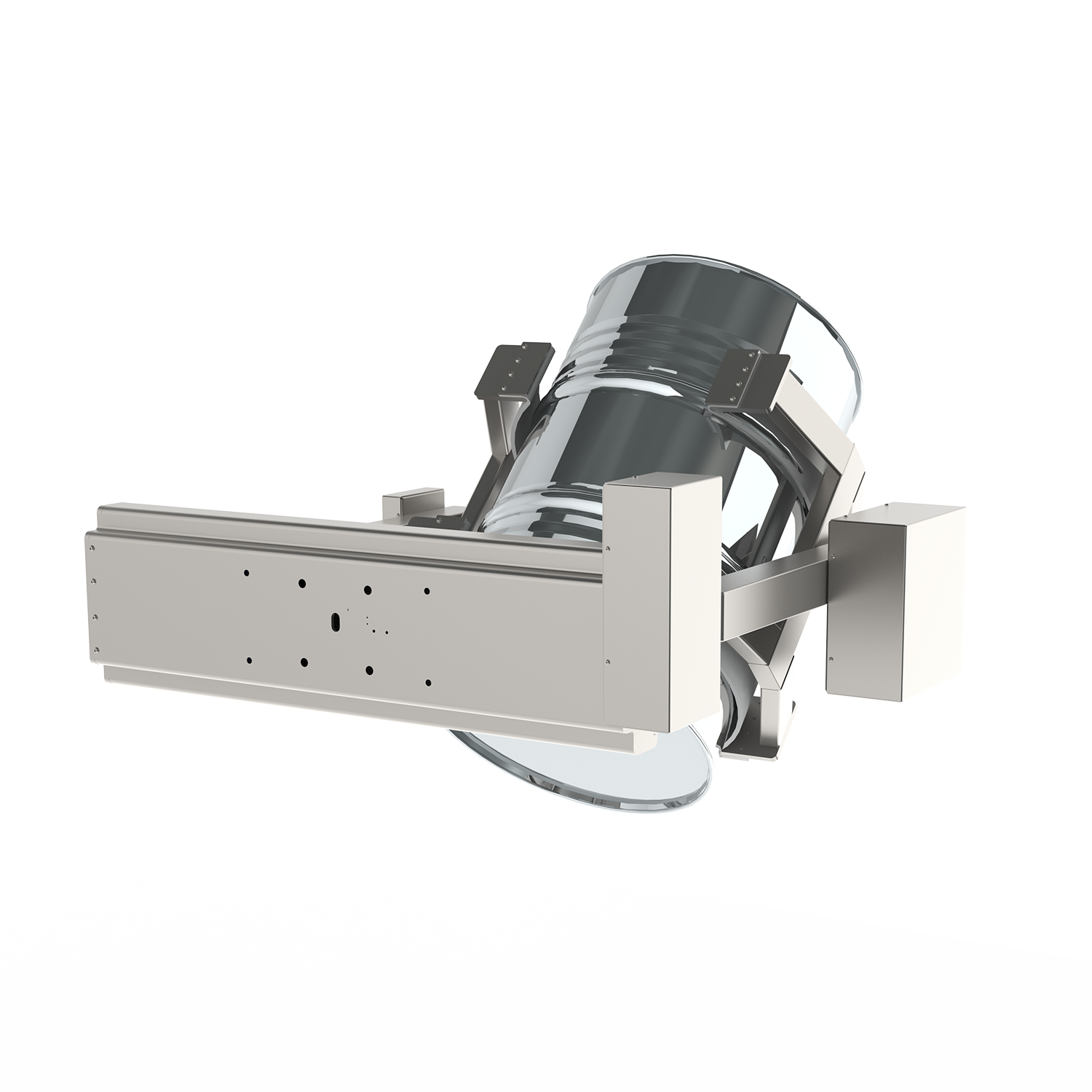

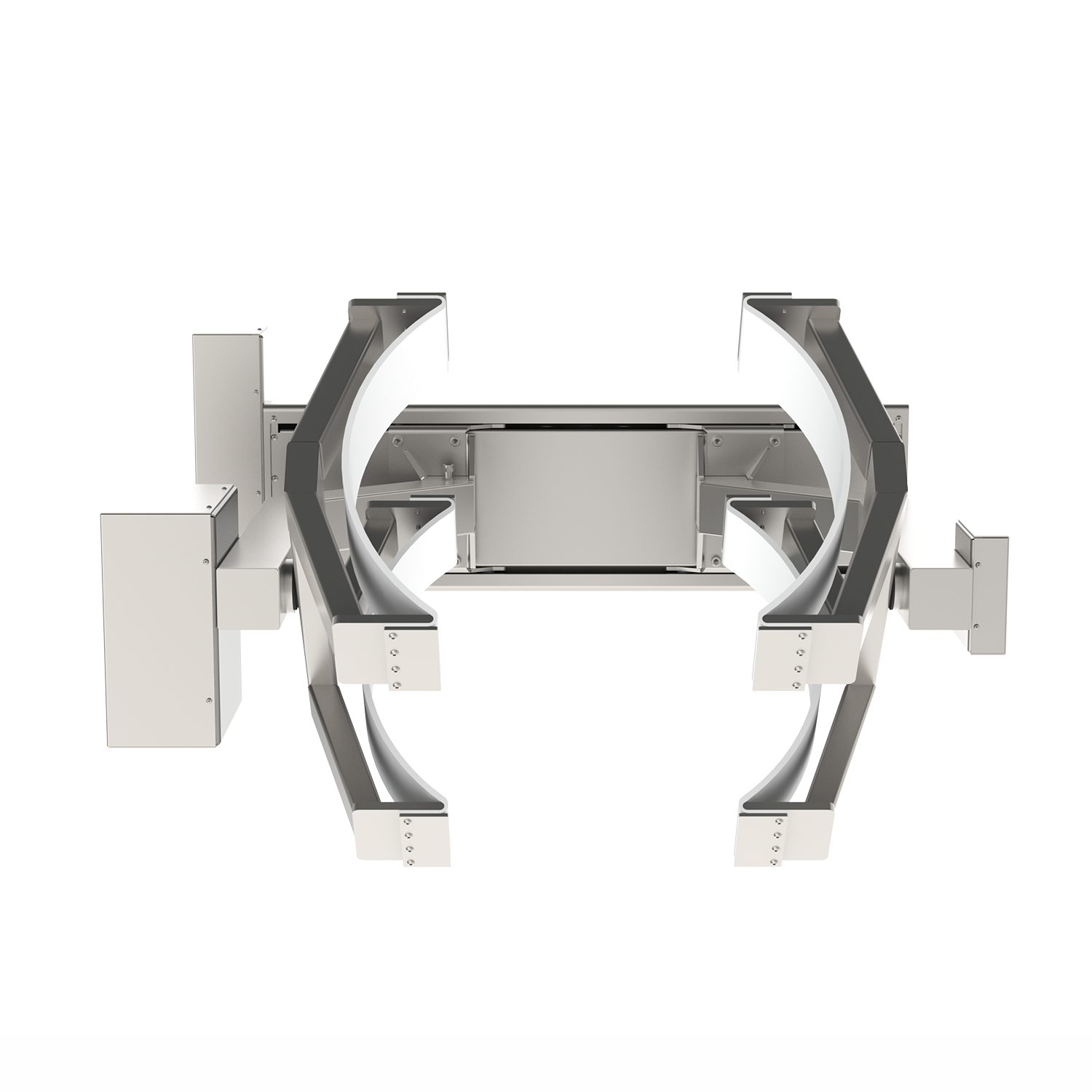

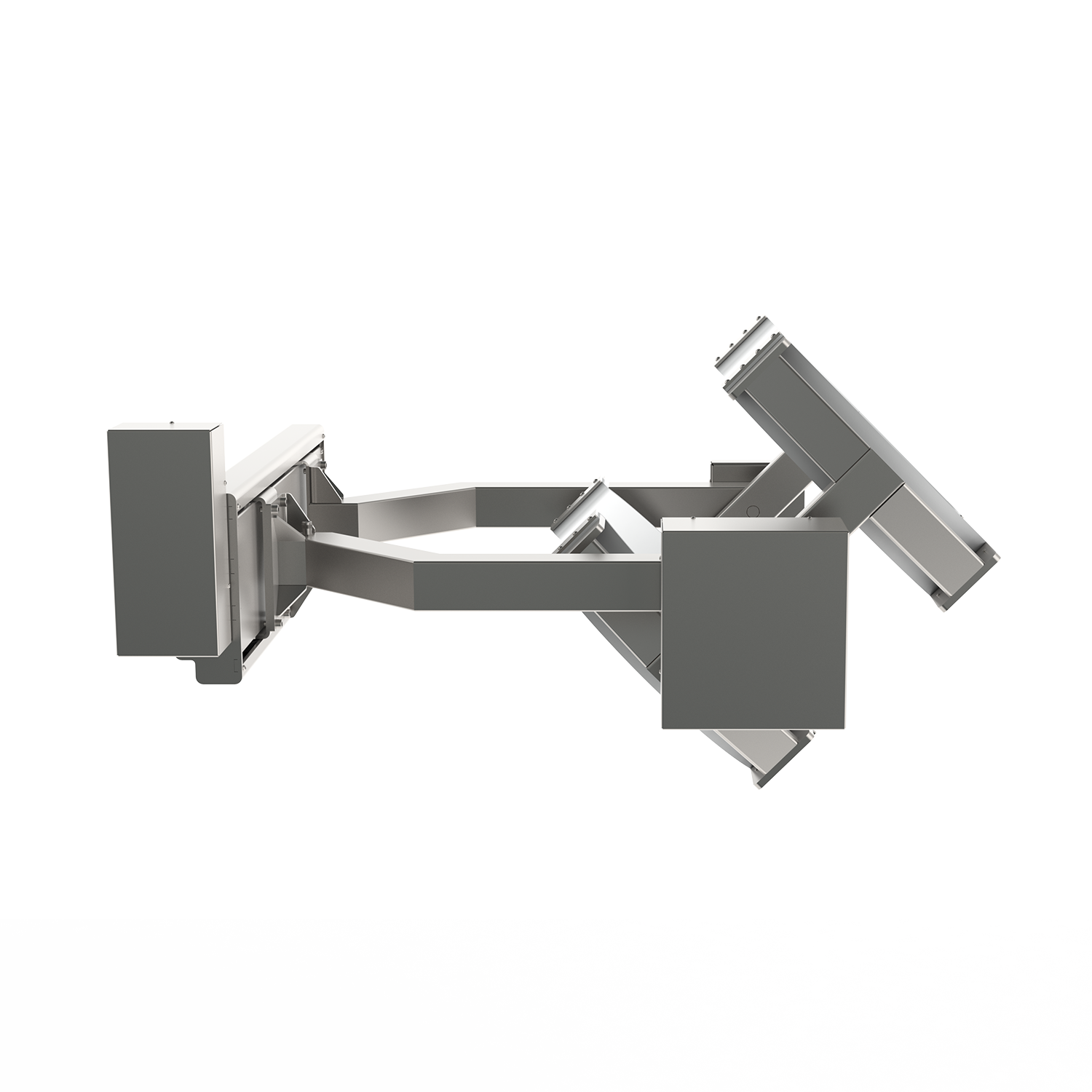

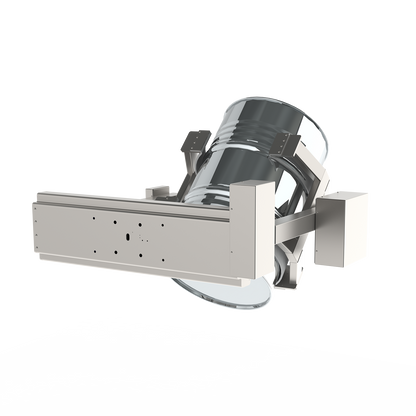

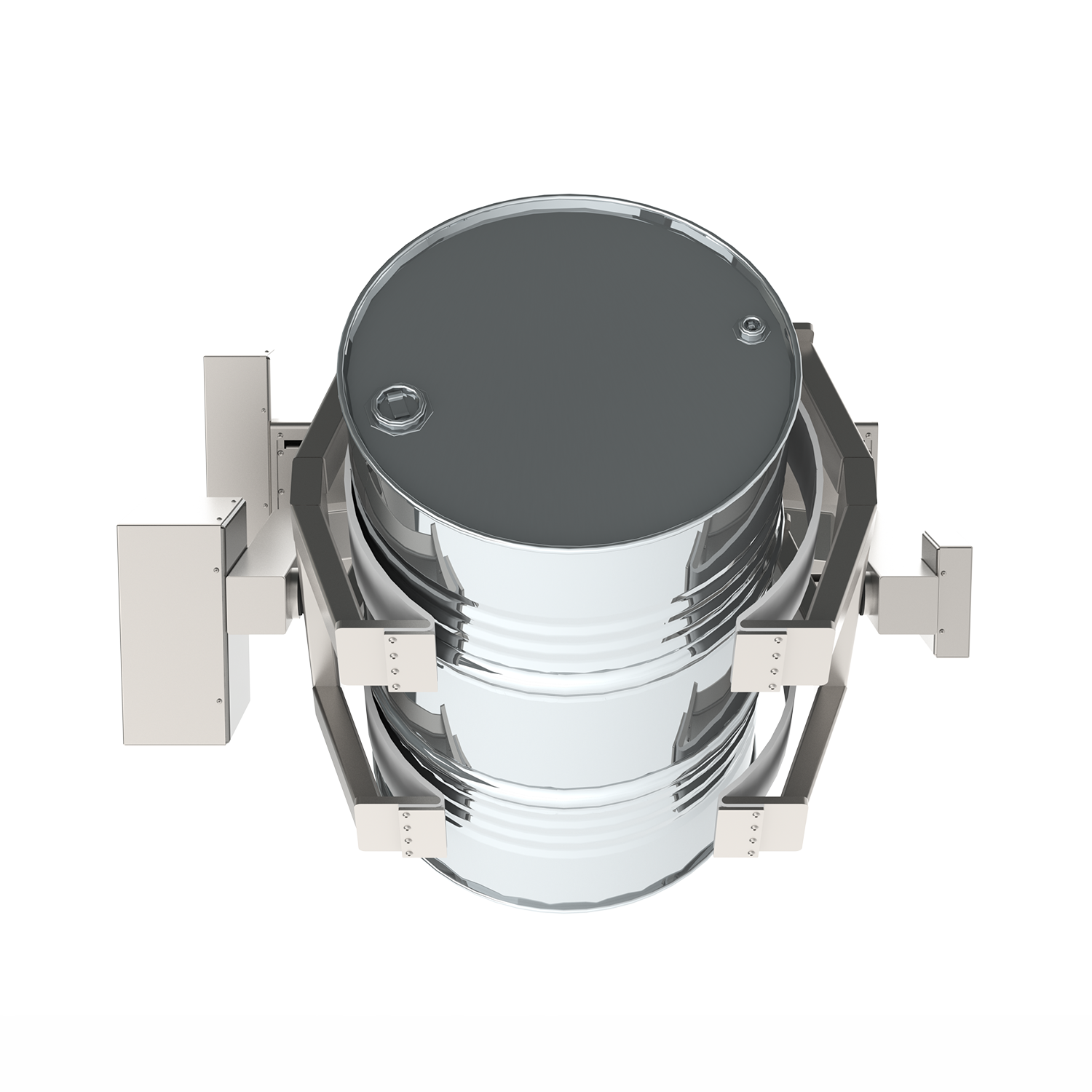

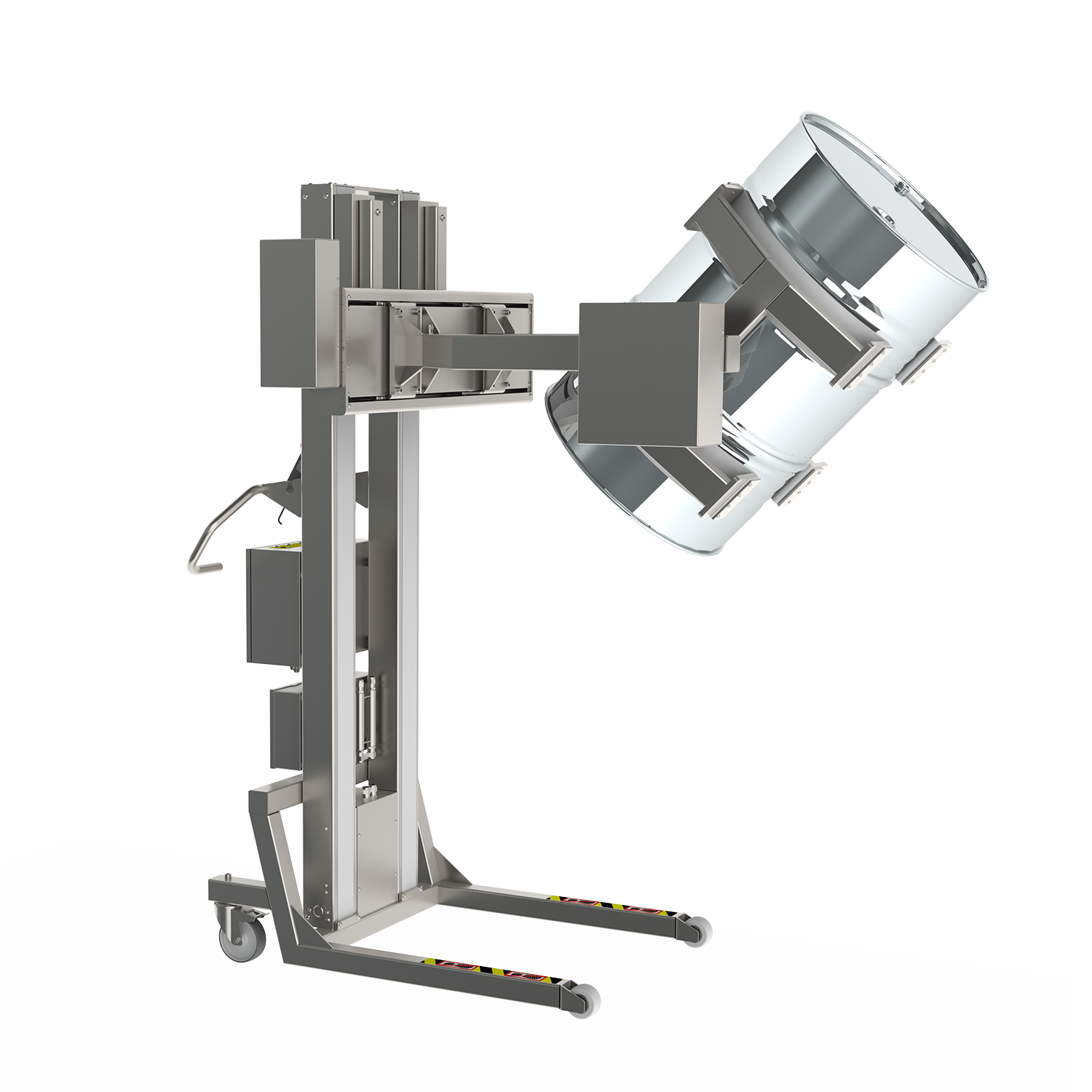

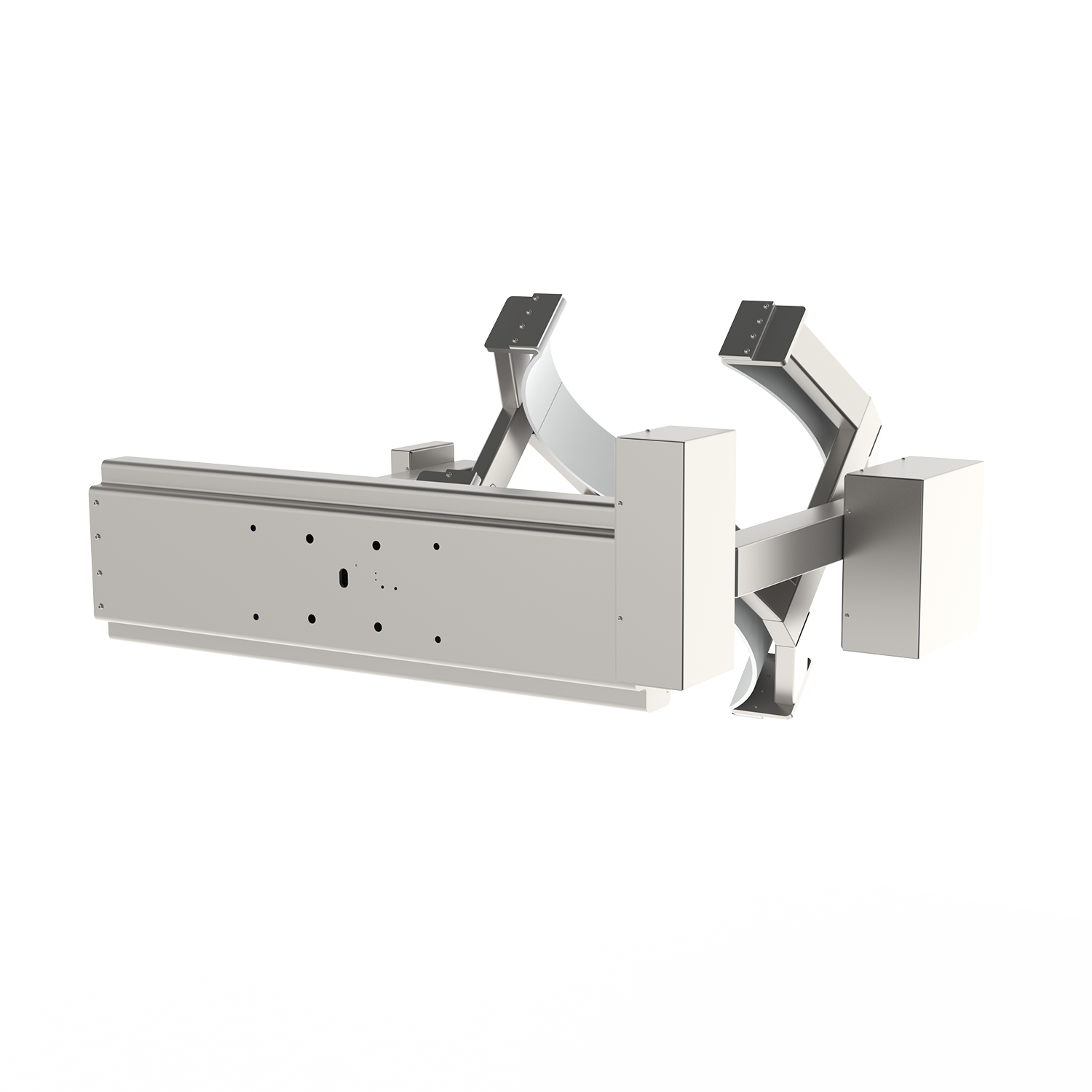

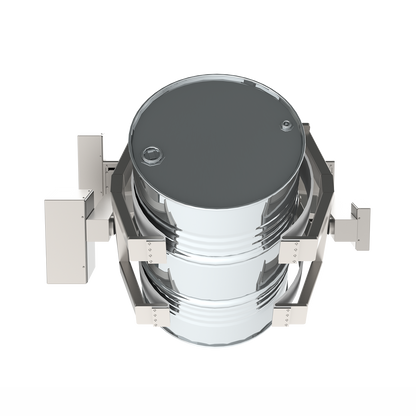

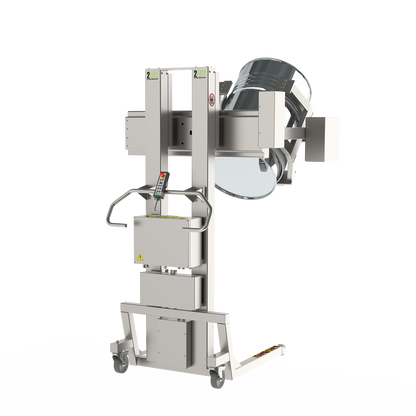

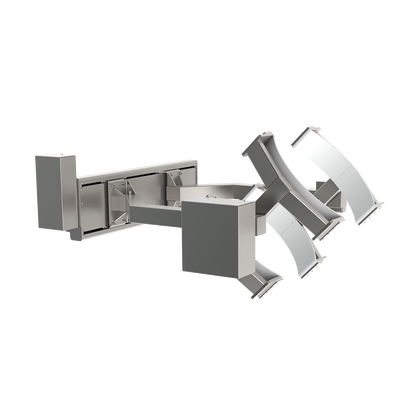

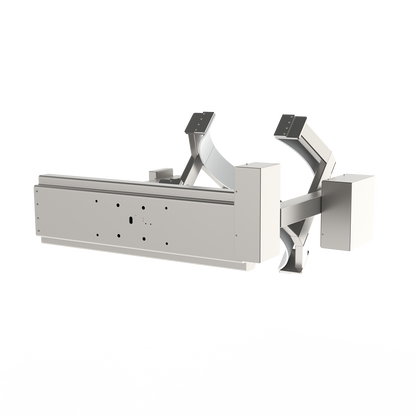

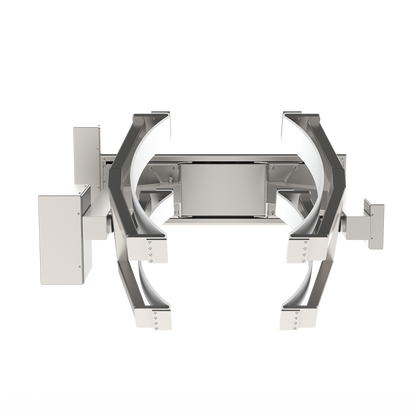

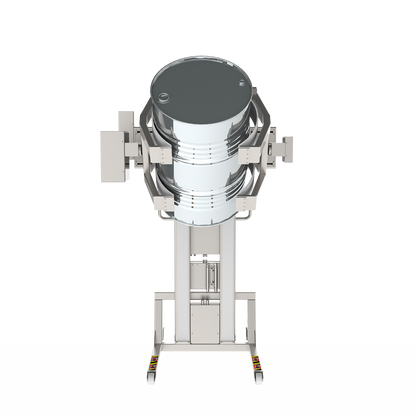

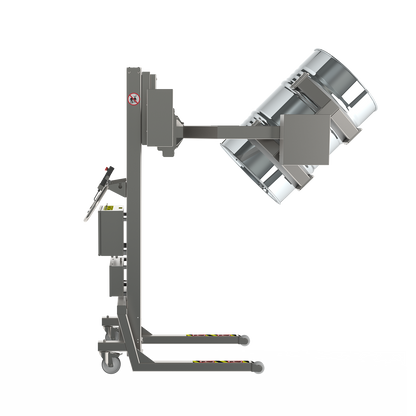

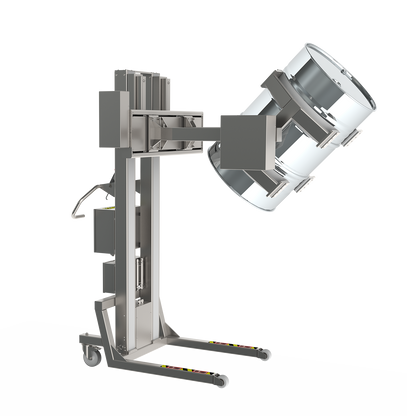

Die elektrische Linearzange mit elektrischer Kippeinheit (ELC-ETU) wurde für die sichere und stabile Handhabung zylindrischer Lasten wie Trommeln, Fässern und Rollen entwickelt, bei denen kontrolliertes Kippen und beispielsweise Entleeren erforderlich ist.

Das System ist eine vollelektrische Lösung, bei der sowohl die Spann- als auch die Kippfunktionen elektrisch angetrieben und per Fernbedienung gesteuert werden. Dadurch kann der Bediener den gesamten Handhabungsprozess sicher aus der Distanz steuern, was besonders in Situationen mit begrenztem Platz im Arbeitsbereich von Vorteil ist.

Das elektrische System reduziert die körperliche Belastung des Bedieners erheblich und macht die ELC-ETU besonders geeignet für sehr schwere Lasten, bei denen manuelles Kippen aufwendig wäre.

Durch die Kombination aus präzisem elektrischem Spannen und kontrolliertem ferngesteuertem Kippen gewährleistet das System eine gleichmäßige, stabile und effiziente Lastenhandhabung mit hoher Sicherheit.

Systemkonfiguration - zwei integrierte Einheiten

Die ELC-ETU besteht aus zwei Komponenten, die zusammenarbeiten:

• Elektrische Linearklemme (ELC)

• Elektrische Kippeinheit (ETU)

Elektrische Linearklemme (ELC)

Die elektrische Linearklemme (ELC) bietet präzisen, elektrisch angetriebenen Halt für zylindrische Lasten wie Trommeln, Fässer und Rollen. Ihr modularer Aufbau unterstützt verschiedene Hebearme und Greifer und kann mit Kipp- oder Dreheinheiten kombiniert werden.

Angetrieben von einem Elektromotor mit selbsthemmendem Schneckengetriebe gewährleistet die ELC eine gleichmäßige Bewegung des Schlittens und einen konstanten, zuverlässigen Halt. Ein elektronischer Überlastschutz stoppt die Funktion automatisch, wenn die maximale Kraft erreicht wird, und die Fernbedienung ermöglicht eine sichere Steuerung aus der Distanz. Das System hält die Last während des gesamten Hebevorgangs sicher, reduziert die körperliche Belastung des Bedieners und erhöht die Stabilität.

Hauptmerkmale:

• Elektrischer Motor mit selbsthemmendem Schneckengetriebe für Stabilität und sicheren Halt der Last

• Elektronischer Überlastschutz

• Fernbedienbare Steuerung

• Maximale Klemmkraft: 7500 N bei 6 mm/s (abhängig vom Lasttyp)

• Kompatibel mit verschiedenen Manipulationswerkzeugen, einschließlich Rotationseinheiten wie elektrischer Dreheinheit (ERU) und manueller Dreheinheit (MRU) und Kippeinheiten wie elektrischer Kippeinheit (ETU) und manueller Kippeinheit (MTU)

• Unterstützt Konfigurationen mit Punktgreifern, Plattengreifern und Bandgreifern

• Geeignet für Rollen, Trommeln, Fässer und ähnliche Lasten


Elektrische Kippeinheit (ETU)

Die elektrische Kippeinheit (ETU) ist eine vollelektrische Lösung für das kontrollierte und präzise Kippen von Lasten, die mit einem angebauten Hebezeug gesichert sind. Sie wurde für den Einsatz mit einer manuellen Linearklemme (MLC) oder einer elektrischen Linearklemme (ELC) oder anderen kompatiblen Hebezeugen zur Handhabung von Trommeln, Fässern, Rollen und ähnlichen zylindrischen Lasten entwickelt.

Die Bedienung erfolgt ausschließlich per Fernbedienung, wodurch der Bediener das Kippen sicher und präzise aus der Distanz steuern kann. Dadurch eignet sich die ETU besonders für Situationen, in denen der Platz im Arbeitsbereich begrenzt ist oder der Bediener sich während des Betriebs nicht in unmittelbarer Nähe der Anlage aufhalten kann.

Die ETU ist zudem ideal für sehr schwere Lasten, da sie die Belastung des Bedieners reduziert und gleichzeitig eine stabile, kontrollierte und gleichmäßige Rotation gewährleistet.

Das Herzstück des Systems ist ein elektrisch motorgesteuerter, selbssperrender Schneckengetriebemechanismus, der ein gleichmäßiges und kontrolliertes Kippen der Last ermöglicht. Die selbssperrende Funktion stellt sicher, dass die Last sicher in Position bleibt, sobald die Bewegung gestoppt wird, und sorgt so für eine stabile Handhabung während des gesamten Betriebs.

Hauptmerkmale

• Elektrisches Schneckengetriebesystem mit motorischem Antrieb

• Maximale Kippgeschwindigkeit: 1,5 U/min

• Maximales Kippmoment: 450 Nm (software-/steuerungsbedingt je nach Anwendung begrenzt)

• Selbssperrendes Getriebesystem für erhöhte
• Sicherheit und stabile Lastpositionierung

• Stabile Lastfixierung beim Stoppen der Rotation
• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (manuelle Linearklemme (MLC) und elektrische Linearklemme (ELC))
• Unterstützt das Kippen um den Schwerpunkt der Last, sofern möglich


Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren Vorwärtskippfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und das Vorwärtskippen von Fässern und Rollen ausgelegt sind, umfassen:

• Elektrische Linearklemme mit manueller Kippfunktion (ELC-MTU)

• Manuelle Linearklemme mit manueller Kippfunktion (MLC-MTU)

• Manuelle Klemme mit einfacher Kippfunktion (MC-STU)

• Elektrische Parallelklemme (EPC)


Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihren mobilen Minilifter.
