Präzises und kontrolliertes manuelles Kippen von Rollen sowie Entleeren von Fässern und Trommeln

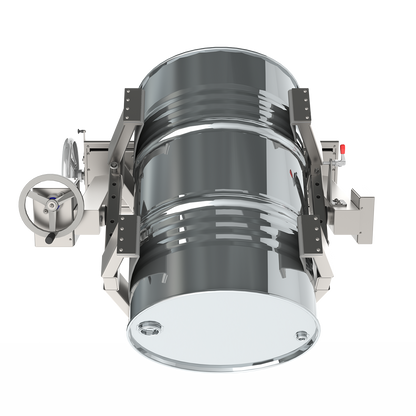

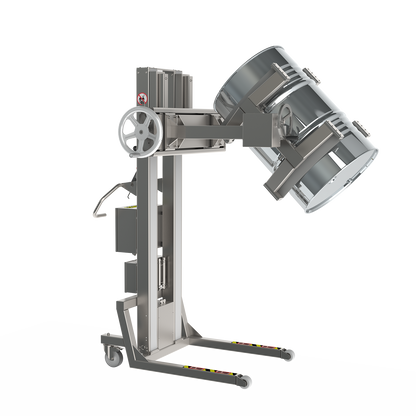

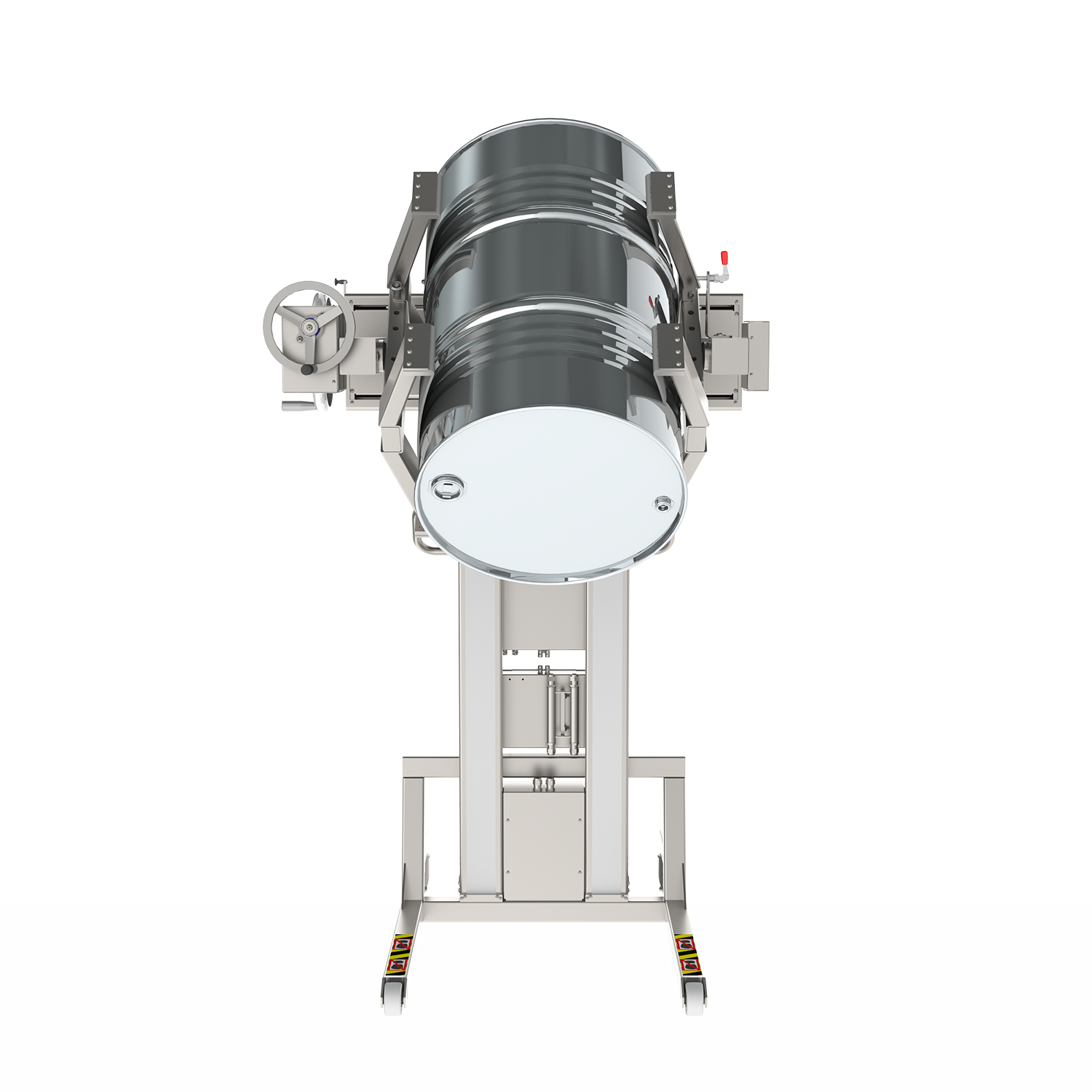

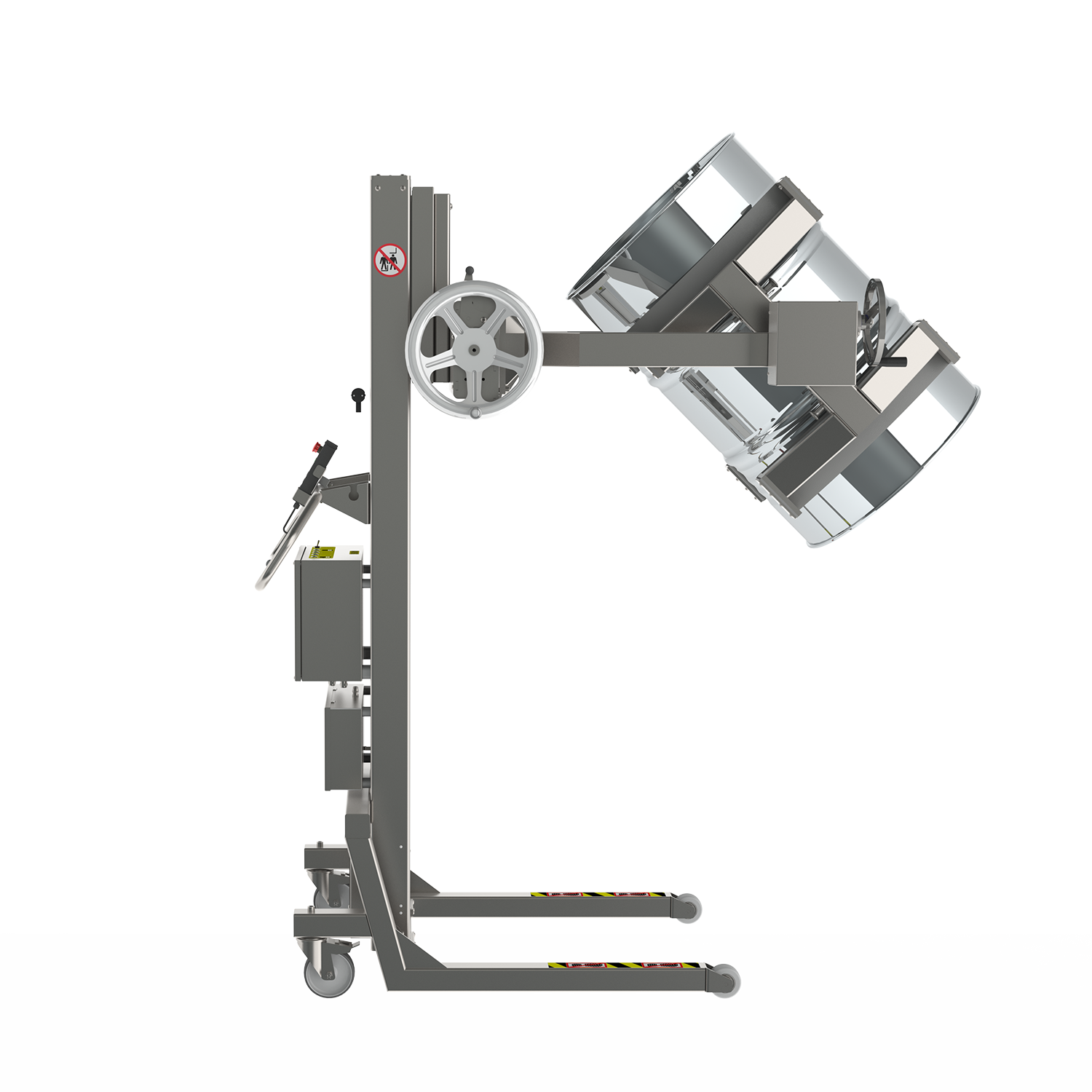

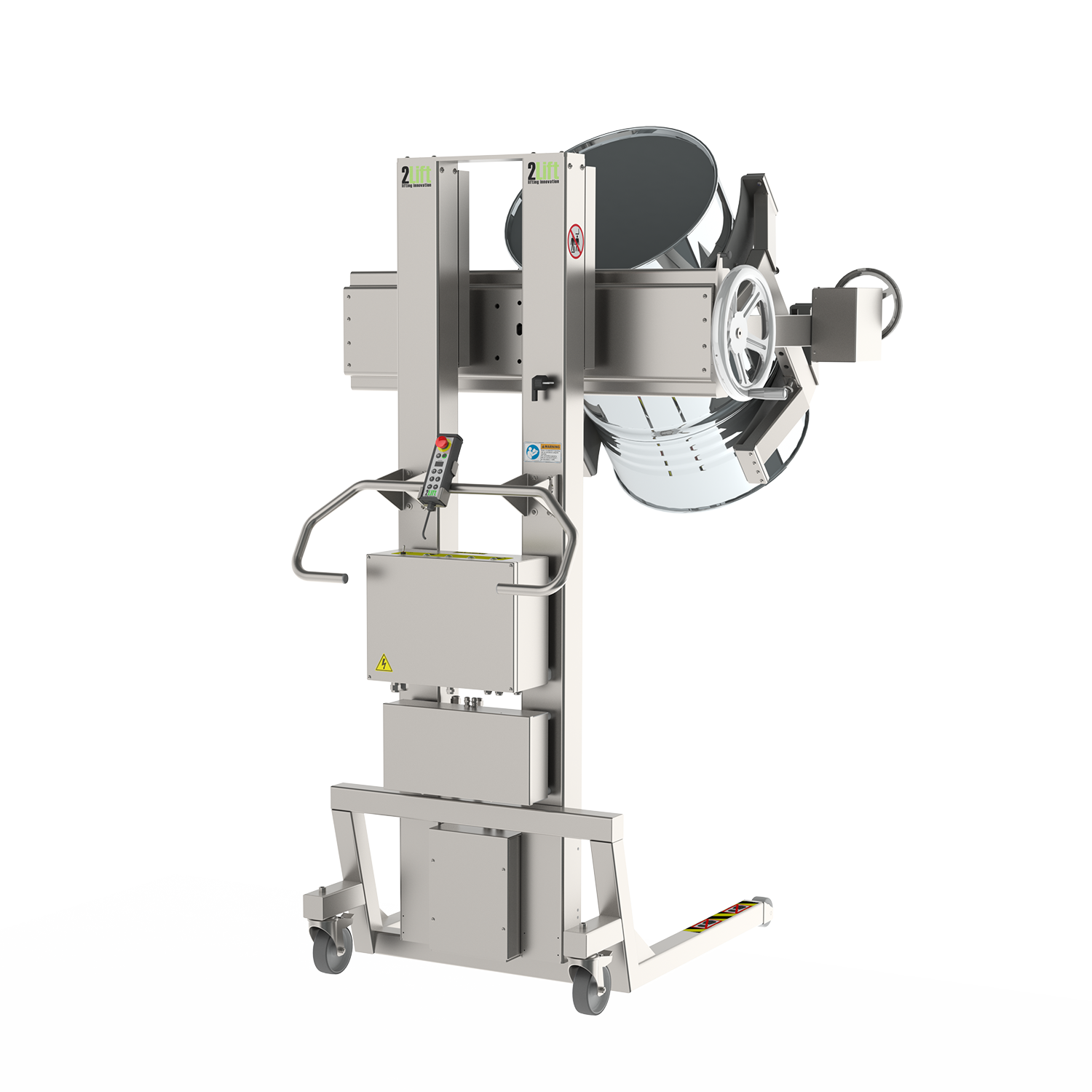

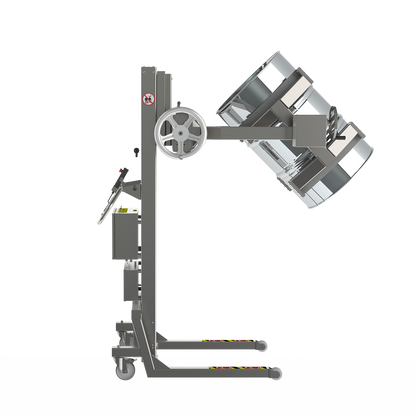

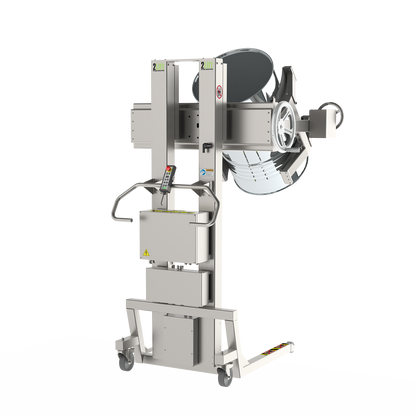

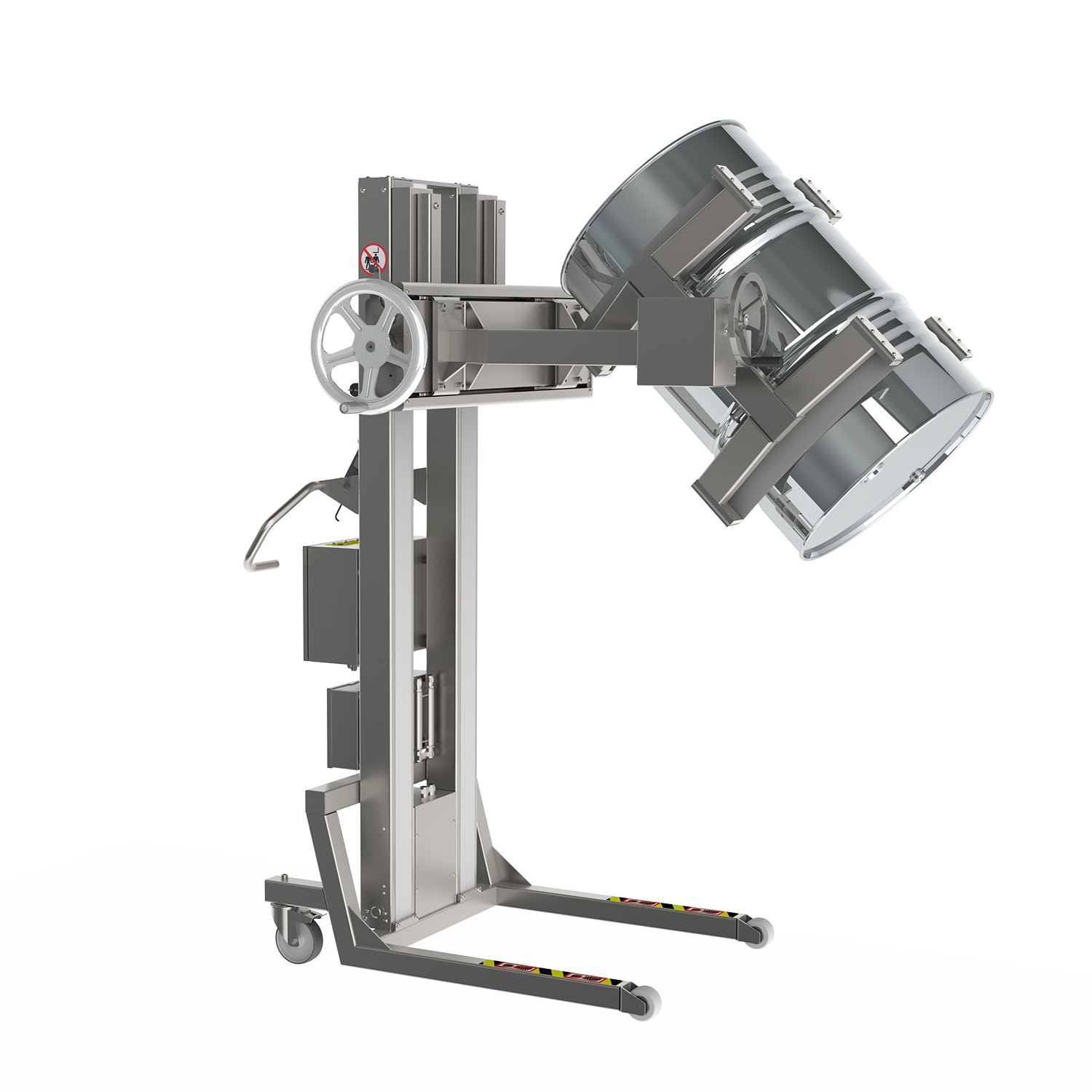

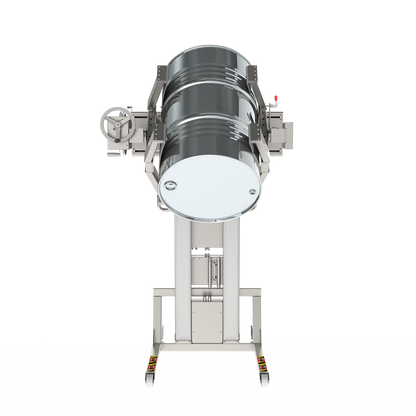

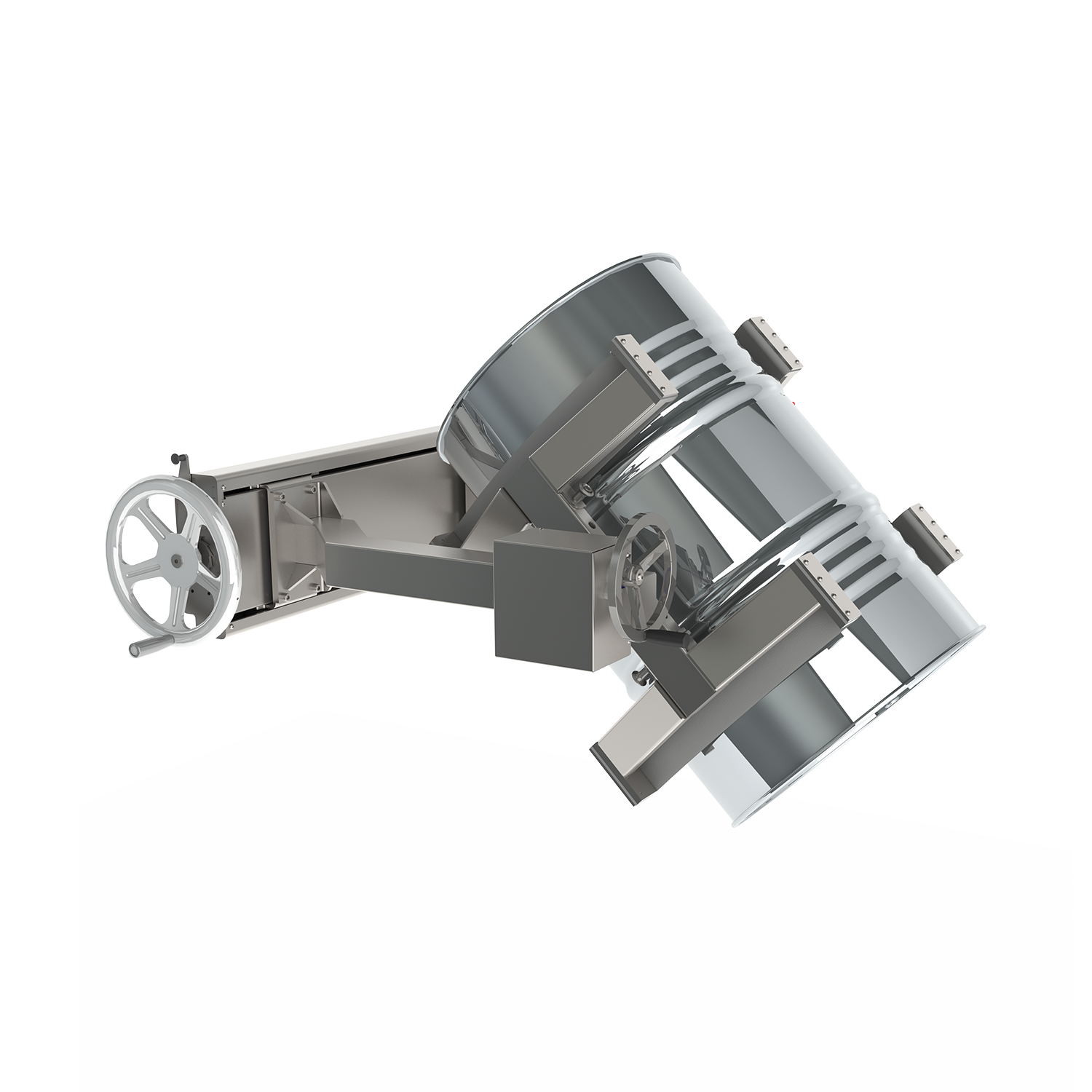

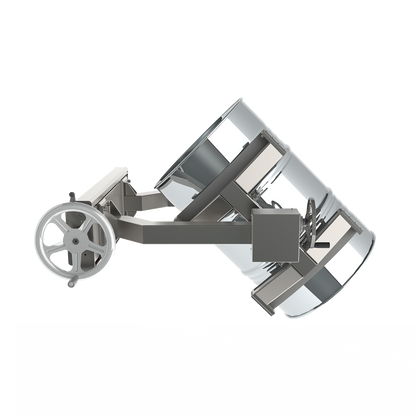

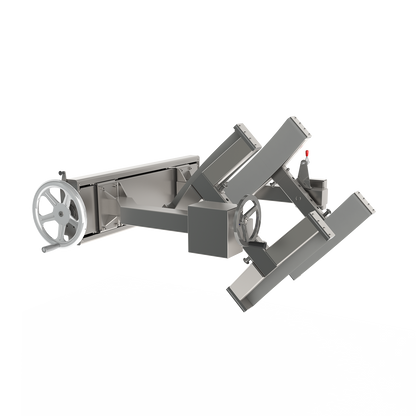

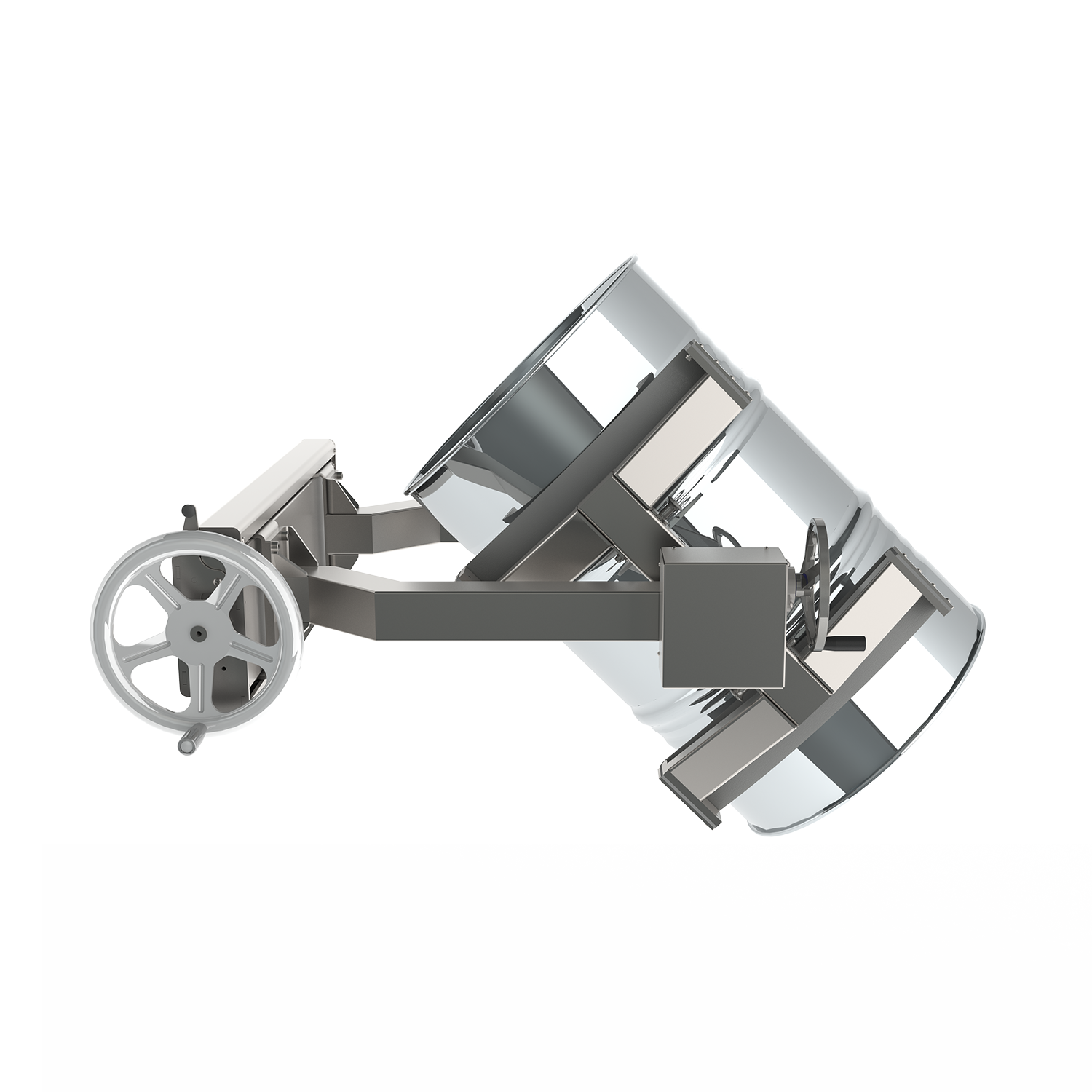

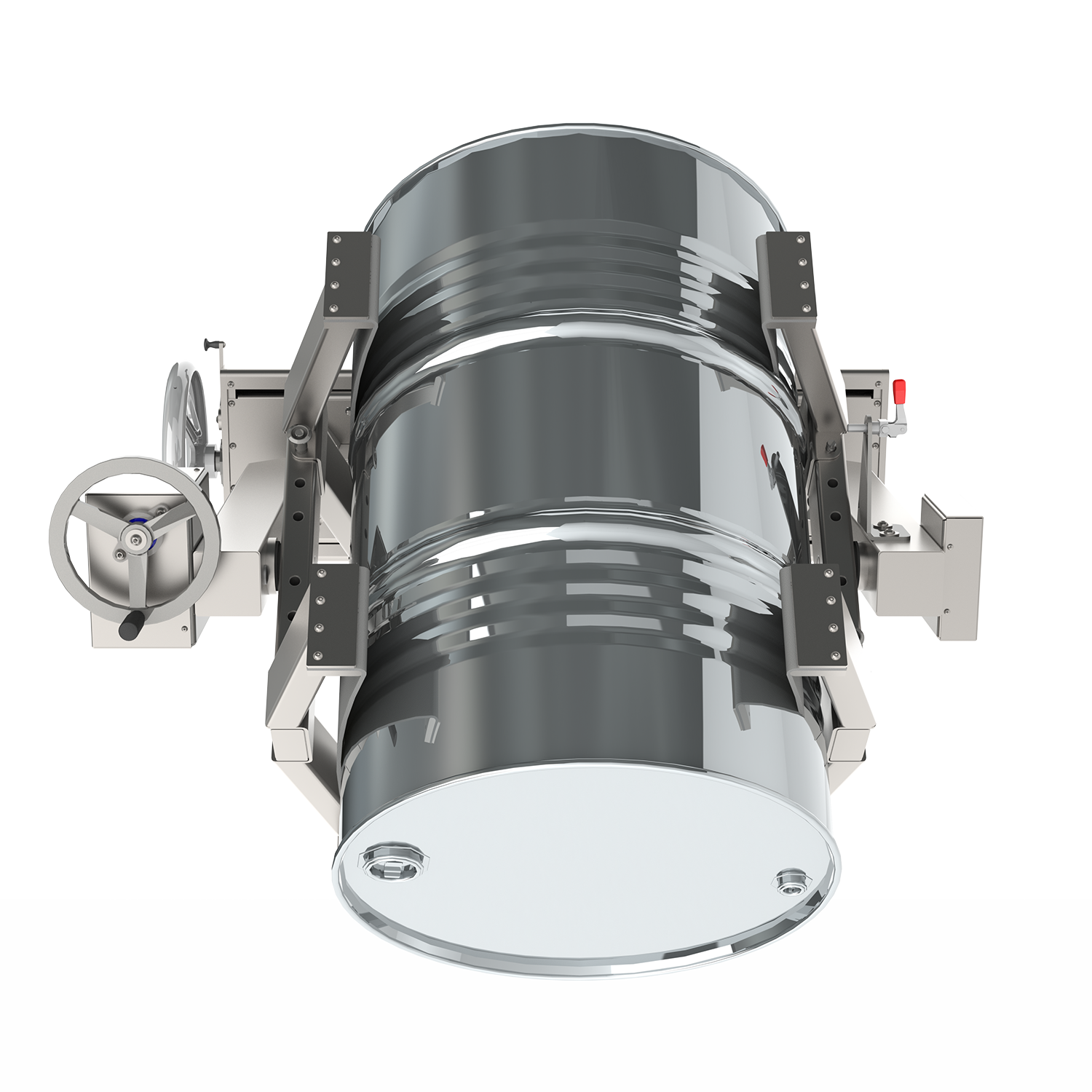

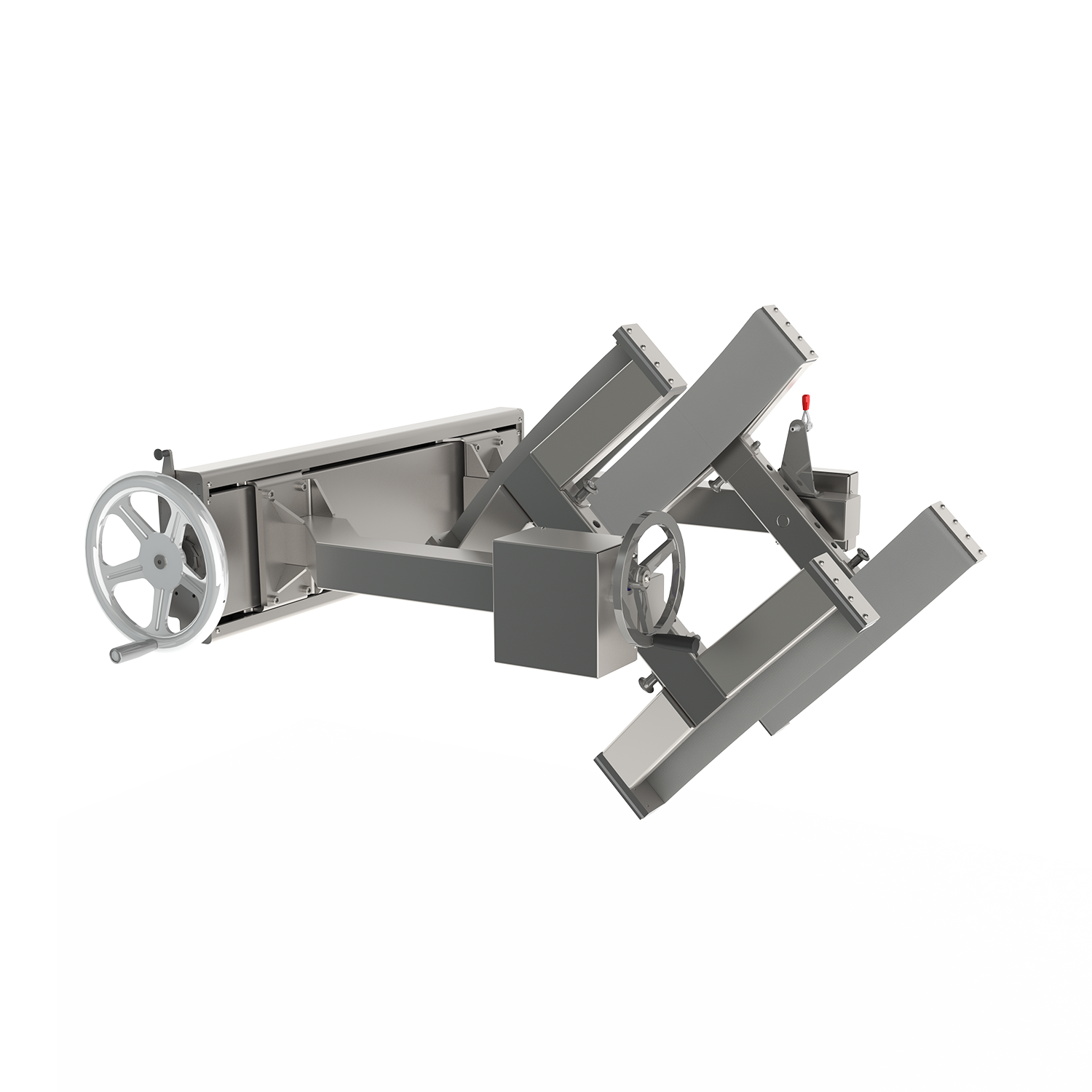

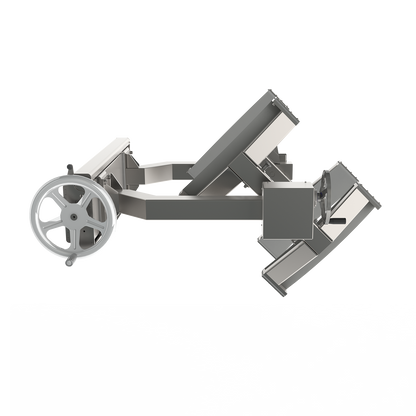

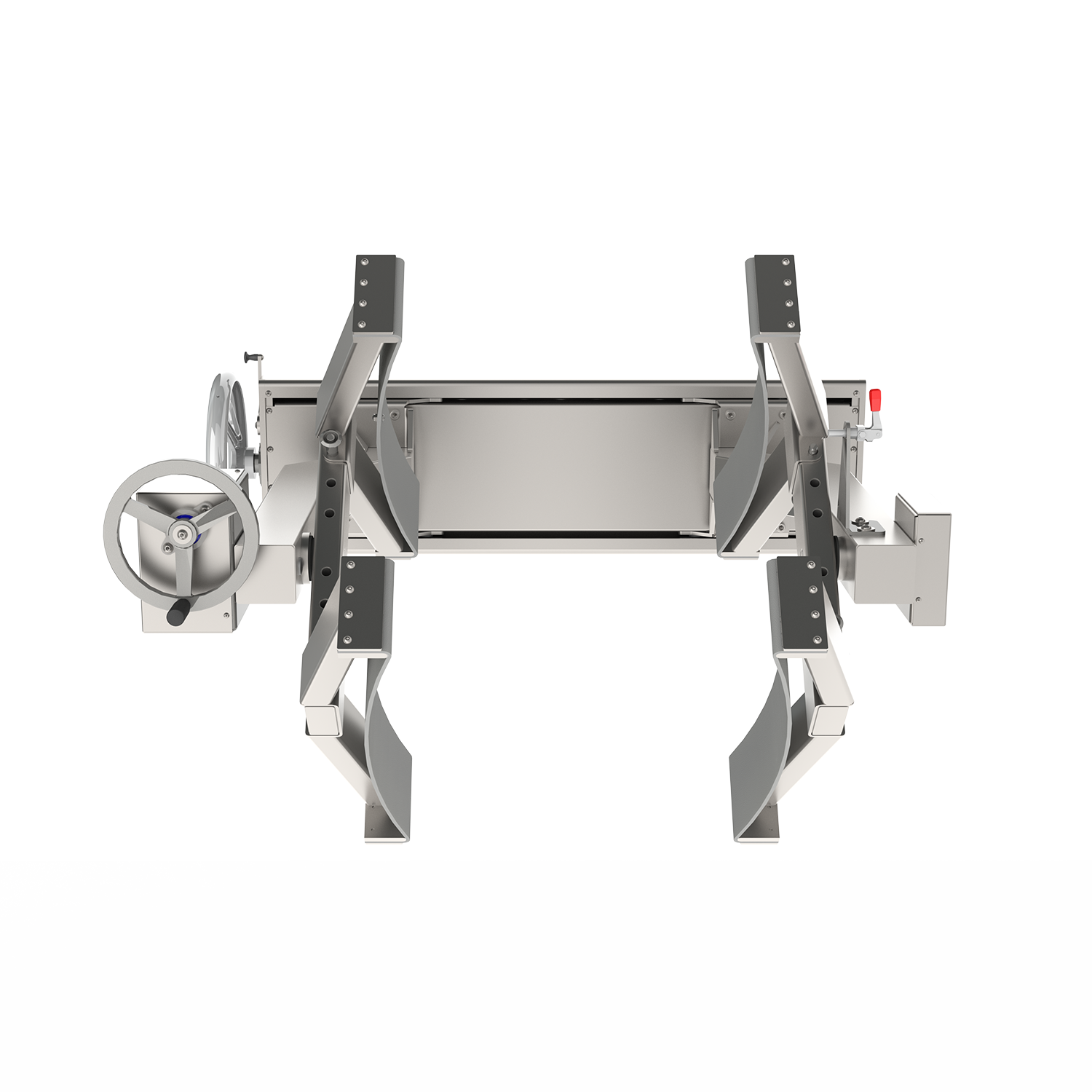

Die manuelle Linearklemme mit manueller Kippfunktion (MLC-MTU) ist für das kontrollierte Heben, Greifen und manuelle Vorwärtskippen von Lasten wie Trommeln, Fässern, Rollen und anderen - häufig zylindrischen – Lasten ausgelegt.

Durch die Kombination von linearer Klemmung mit einer manuell betriebenen Kippfunktion ermöglicht die Lösung eine taktile und direkte Bedienerkontrolle während der Handhabung und des Kippens der Last. Dadurch eignet sich das System besonders für Anwendungen, bei denen eine präzise Positionierung und ein schrittweises Kippen wichtig sind.

Systemkonfiguration – zwei integrierte Einheiten

Die MLC-MTU besteht aus zwei Komponenten, die zusammenarbeiten:

• Manuelle Linearklemme (MLC)

• Manuelle Kippeinheit (MTU)

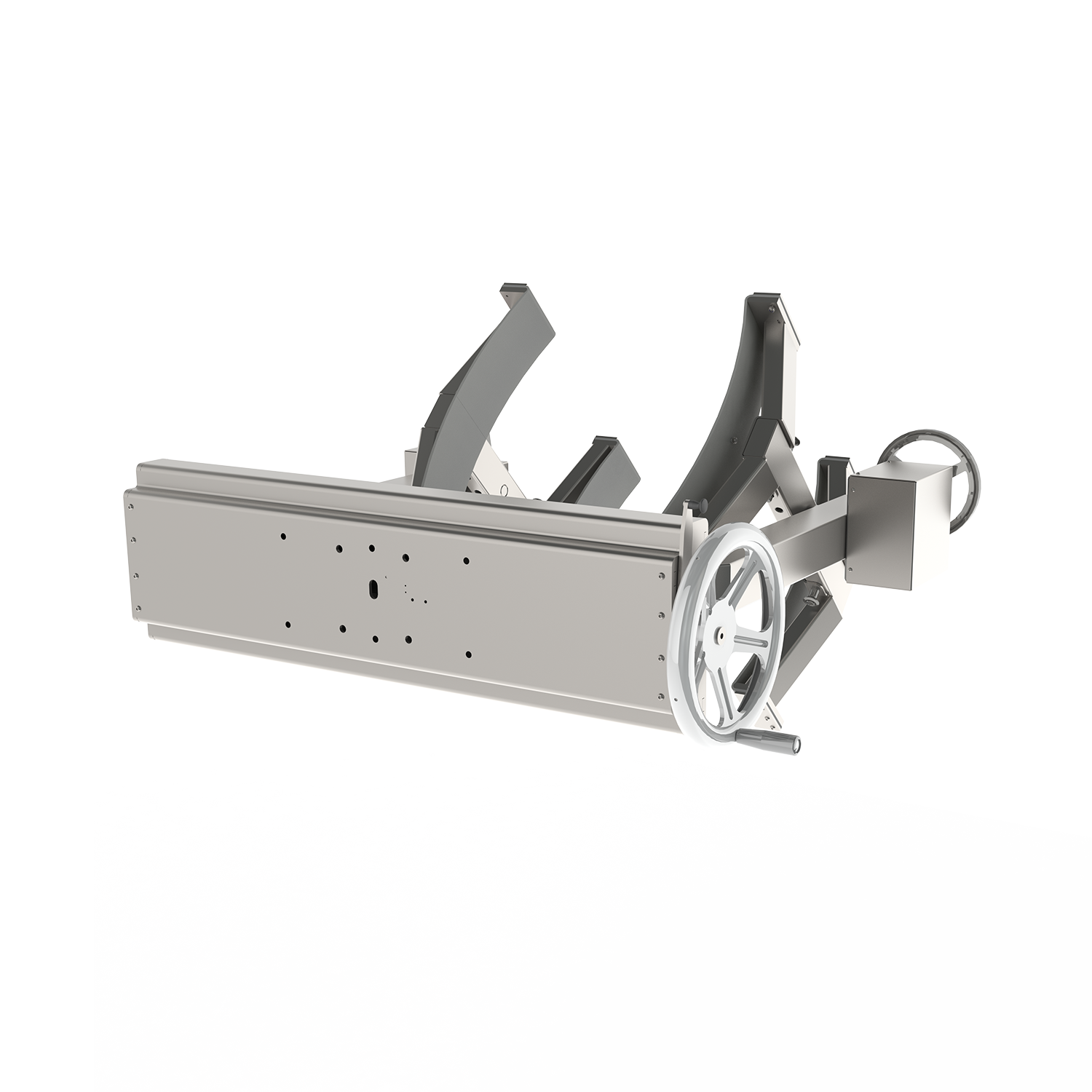

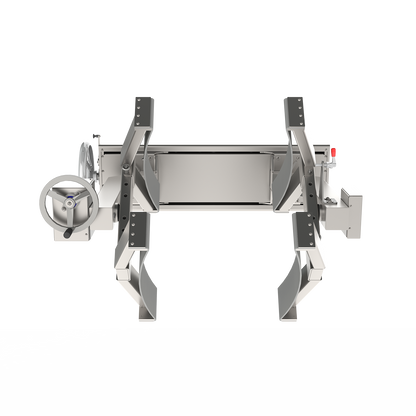

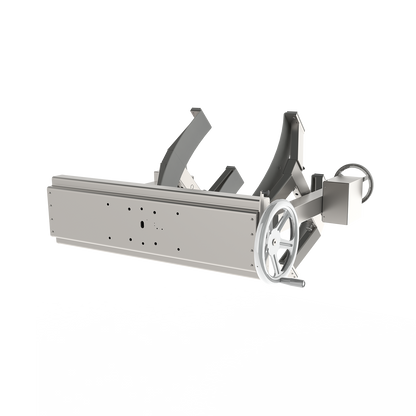

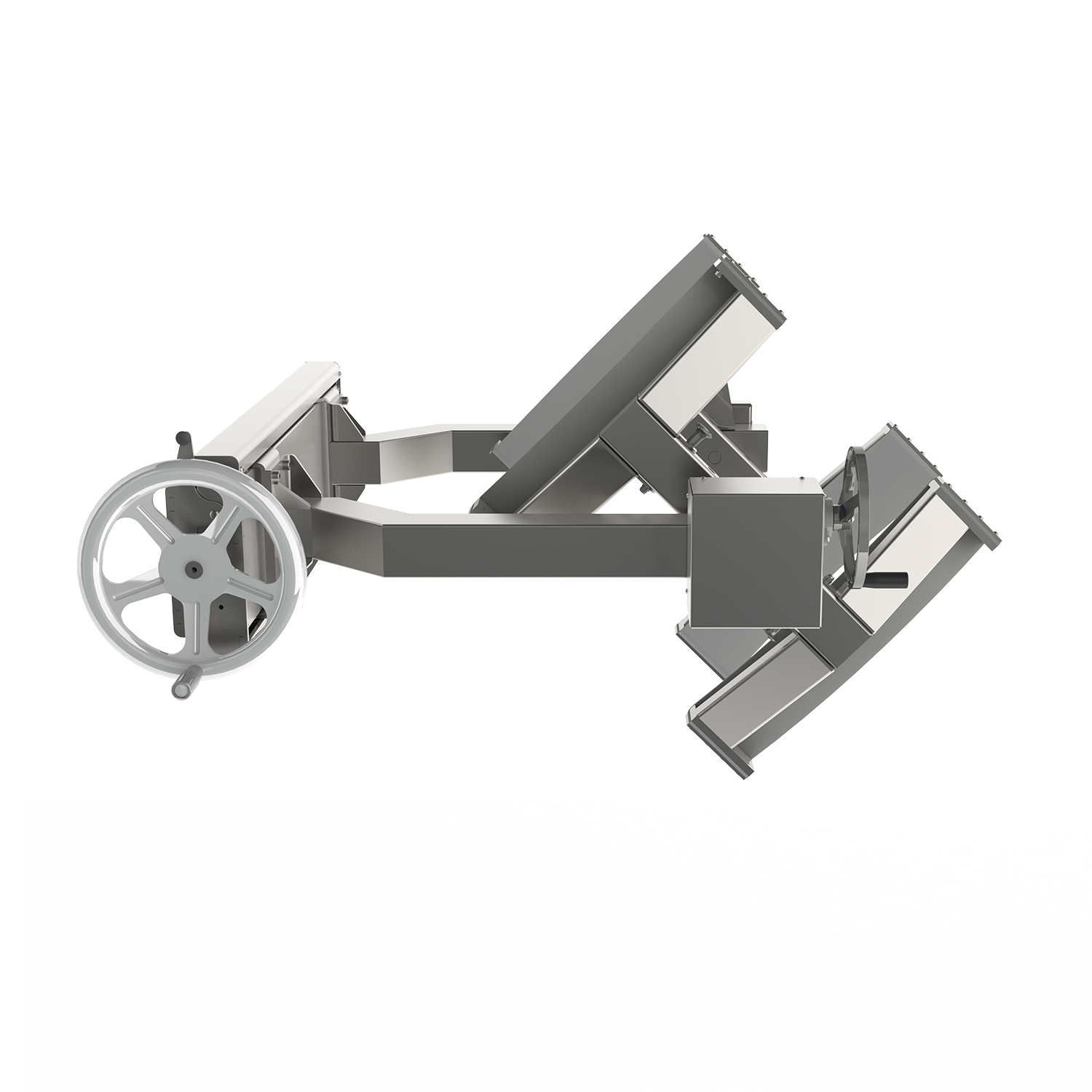

Manuelle Linearklemme (MLC)

Die manuelle Linearklemme (MLC) ist für das manuelle Spannen von Lasten mithilfe verschiedener Hubarme und Greifer ausgelegt - abhängig von der Art der Last.

Die MLC kann je nach Anwendung und Handhabungsanforderungen mit Kipp- oder Rotationseinheiten kombiniert werden. Sie wird häufig für das Handling von Trommeln, Fässern, Rollen und ähnlichen Lasten eingesetzt.

Die MLC besteht aus einem selbsthemmenden Schneckengetriebesystem, das die Schlitten durch manuelle Betätigung des Handrads antreibt. Das mechanische Design ermöglicht ein kontrolliertes Spannen und hält den Griff während der Hebe- und Handhabungsvorgänge sicher aufrecht.

Hauptmerkmale:

• Manuelles selbsthemmendes Schneckengetriebe-System mit handradbetätigten Schlitten

• Kontrolliertes und stabiles Spannen während der Hebe- und Handhabungsvorgänge

• Maximale Spannkraft von ca. 7500 N

• Kompatibel mit verschiedenen Manipulationswerkzeugen, einschließlich Rotationseinheiten wie elektrischer Dreheinheit (ERU) und manueller Dreheinheit (MRU) und Kippeinheiten wie elektrischer Kippeinheit (ETU) und manueller Kippeinheit (MTU)

• Unterstützt Konfigurationen mit Punktgreifern, Plattengreifern und Bandgreifern

• Geeignet für Rollen, Trommeln, Fässer und ähnliche Lasten

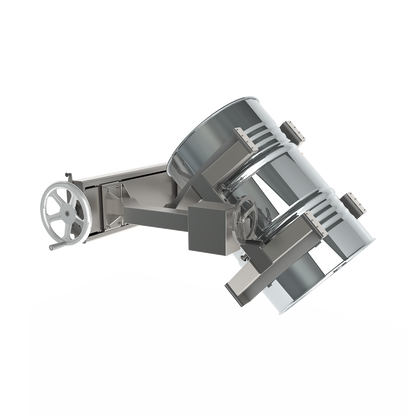

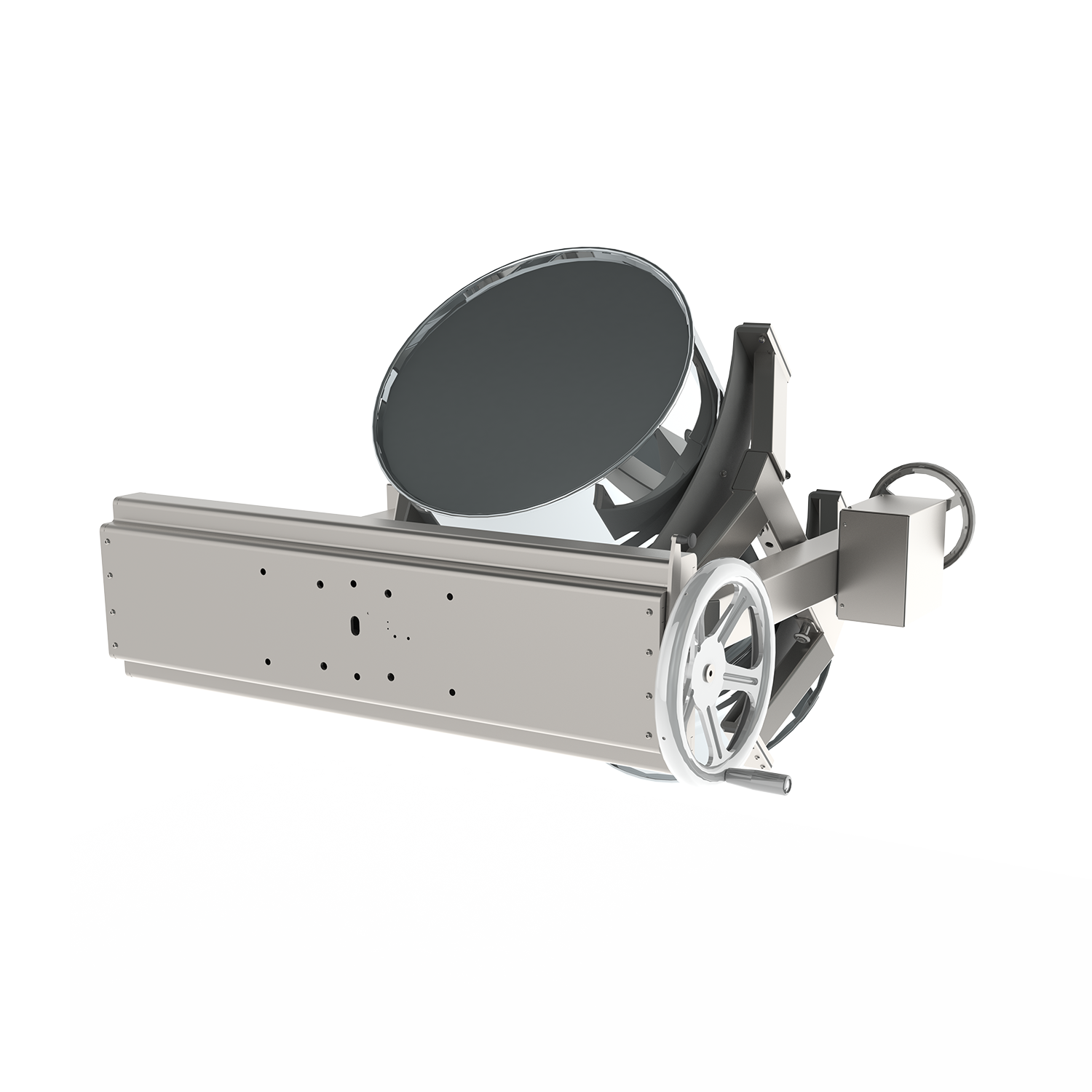

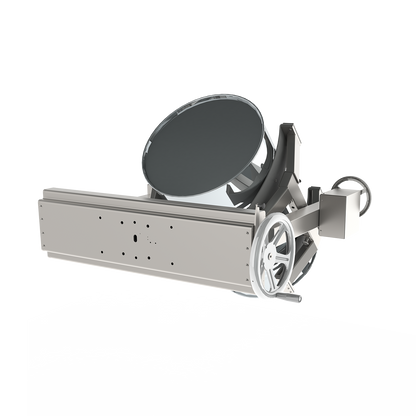

Manuelle Kippeinheit (MTU)

Die manuelle Kippeinheit (MTU) ist für das kontrollierte manuelle Vorwärtskippen und die Rotation von Lasten ausgelegt, die durch ein angeschlossenes Hebewerkzeug gehalten werden. Sie wird typischerweise in Kombination mit einer manuellen Linearklemme (MLC) oder einer elektrischen Linearklemme (ELC) für die Handhabung von Trommeln, Fässern, Rollen und ähnlichen Lasten eingesetzt.

Außen ist die MTU mit einem Getriebegehäuse samt Handrad und Griff ausgestattet. Im Inneren des Getriebegehäuses befindet sich ein selbsthemmendes Schneckengetriebesystem. Das Getriebe wird durch manuelle Betätigung des Handgriffs angetrieben und ermöglicht ein kontrolliertes Vorwärtskippen der Last.

Die selbsthemmende Funktion hält die Position der Last, sobald die Rotation gestoppt wird, und gewährleistet so eine stabile Handhabung während des gesamten Prozesses. Die Rotation erfolgt um die Hauptachse der Einheit.

Hauptmerkmale:

• Manuelles Schneckengetriebe-System mit Handradbetätigung

• Selbsthemmendes Getriebesystem für eine sichere und stabile Positionierung der Last

• Hohe Getriebeübersetzung für kontrollierte und präzise Handhabung schwerer Lasten

• Kontrolliertes Kippen über mechanischen Antrieb

• Stabile Fixierung der Last, sobald die Rotation gestoppt wird

• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (manuelle Linearklemme (MLC) und elektrische Linearklemme (ELC))
• Unterstützt das Kippen um den Schwerpunkt der Last, sofern möglich


Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren Vorwärtskippfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und das Vorwärtskippen von Fässern und Rollen ausgelegt sind, umfassen:

• Elektrische Linearklemme mit manueller Kippfunktion (ELC-MTU)

• Elektrische Linearklemme mit elektrischer Kippfunktion (ELC-ETU)

• Manuelle Klemme mit einfacher Kippfunktion (MC-STU)

• Elektrische Parallelklemme (EPC)


Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihren mobilen Minilifter.
