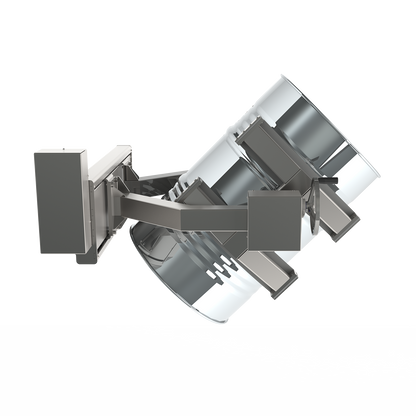

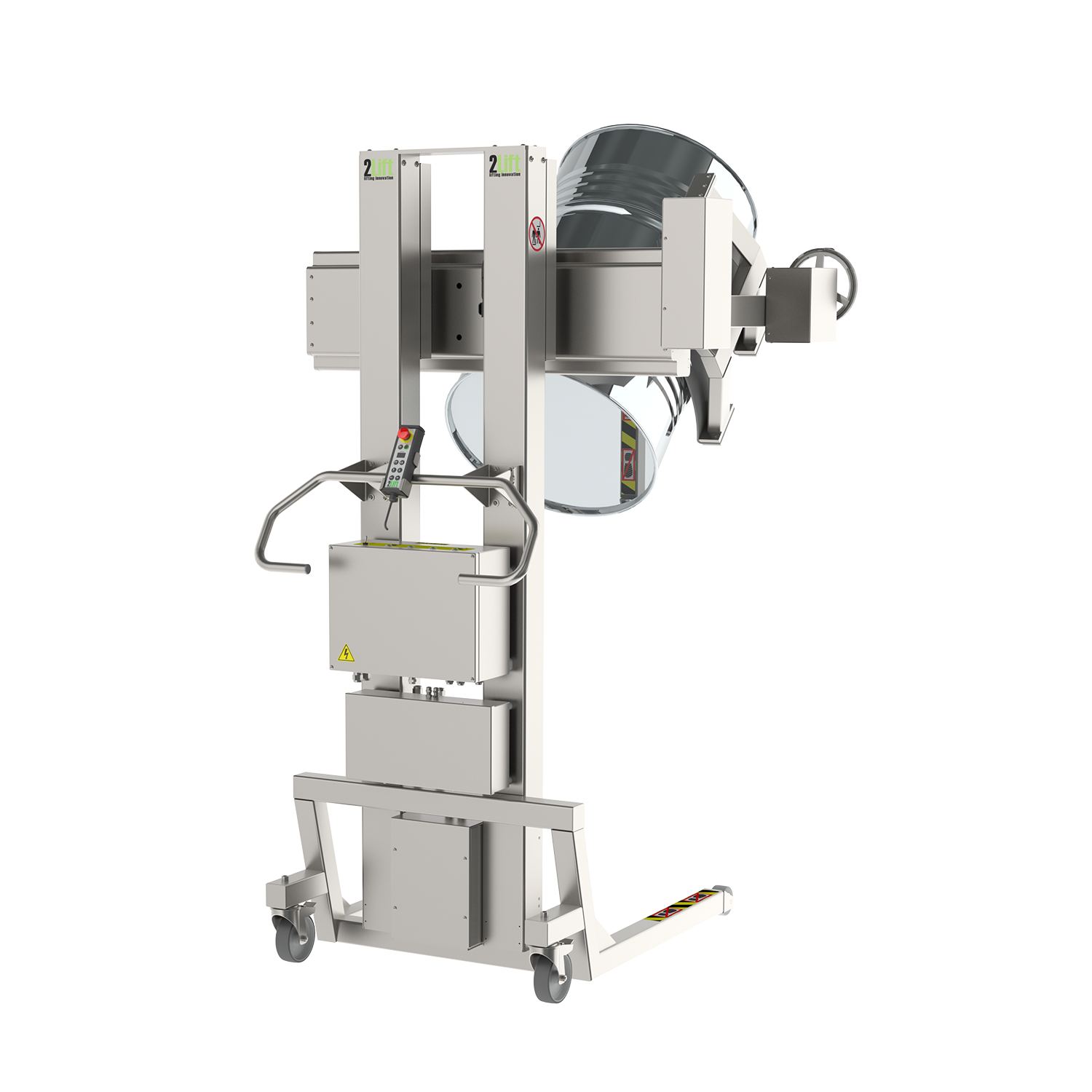

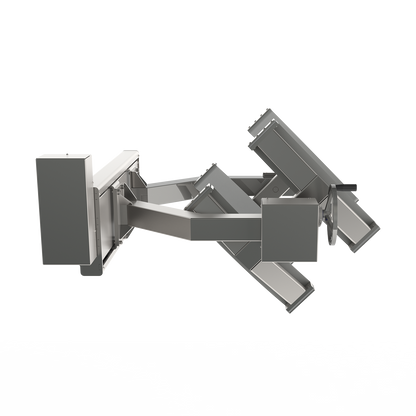

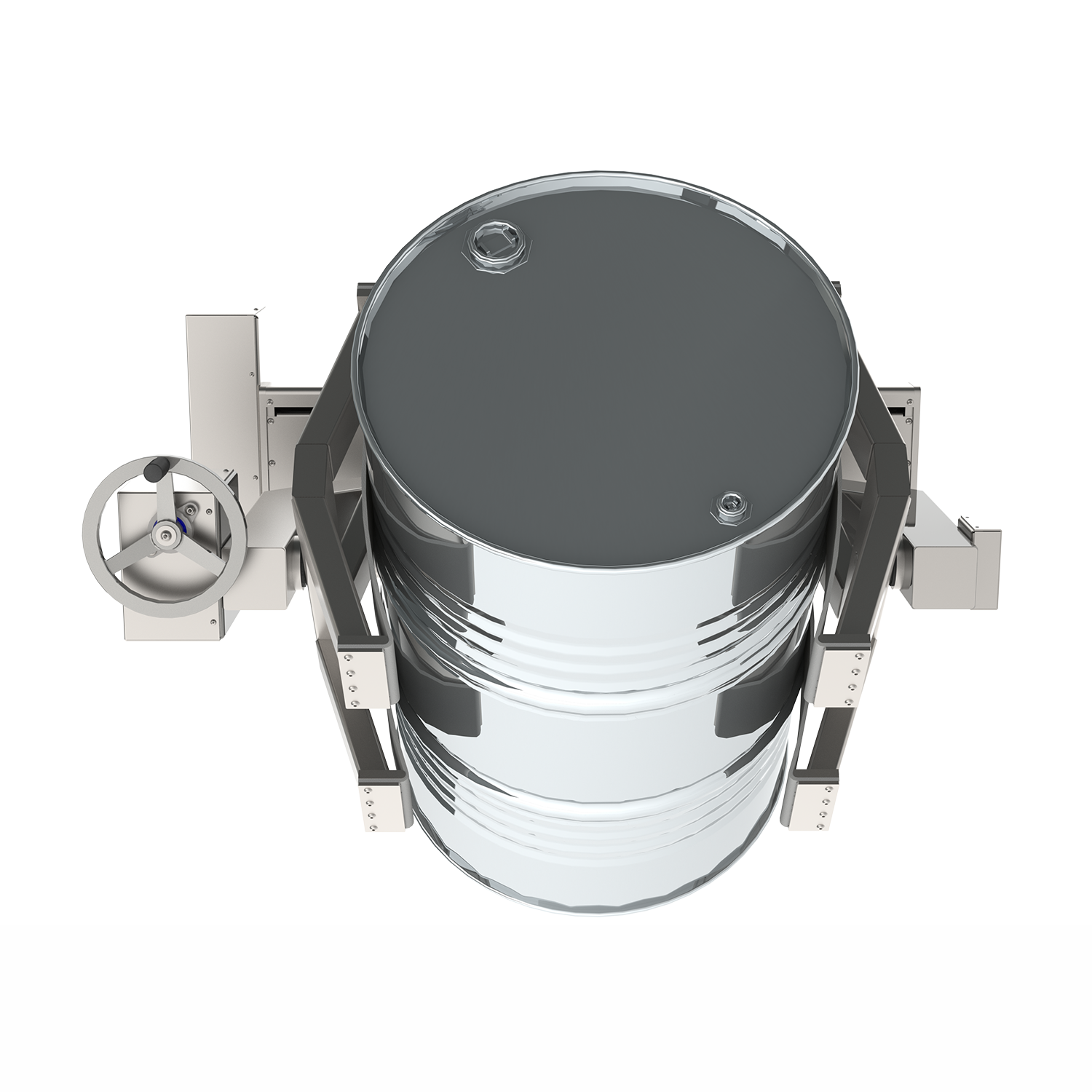

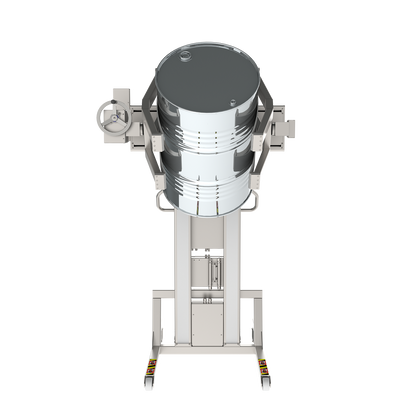

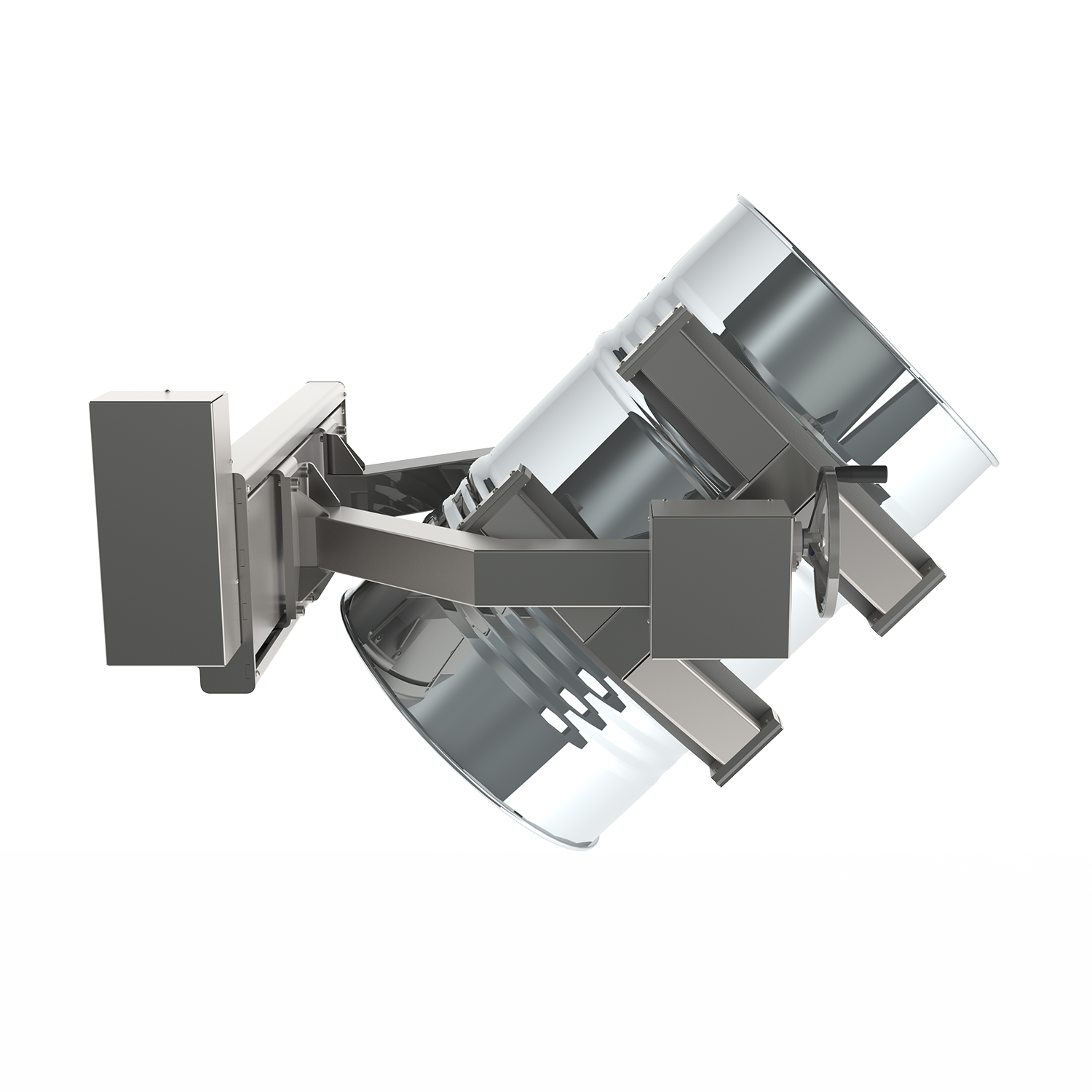

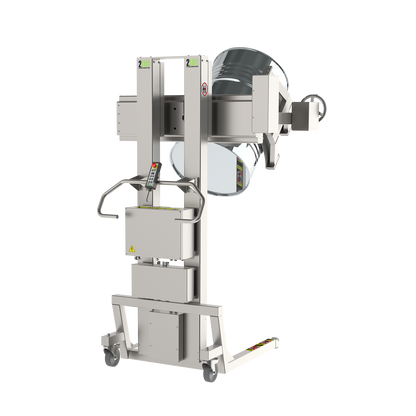

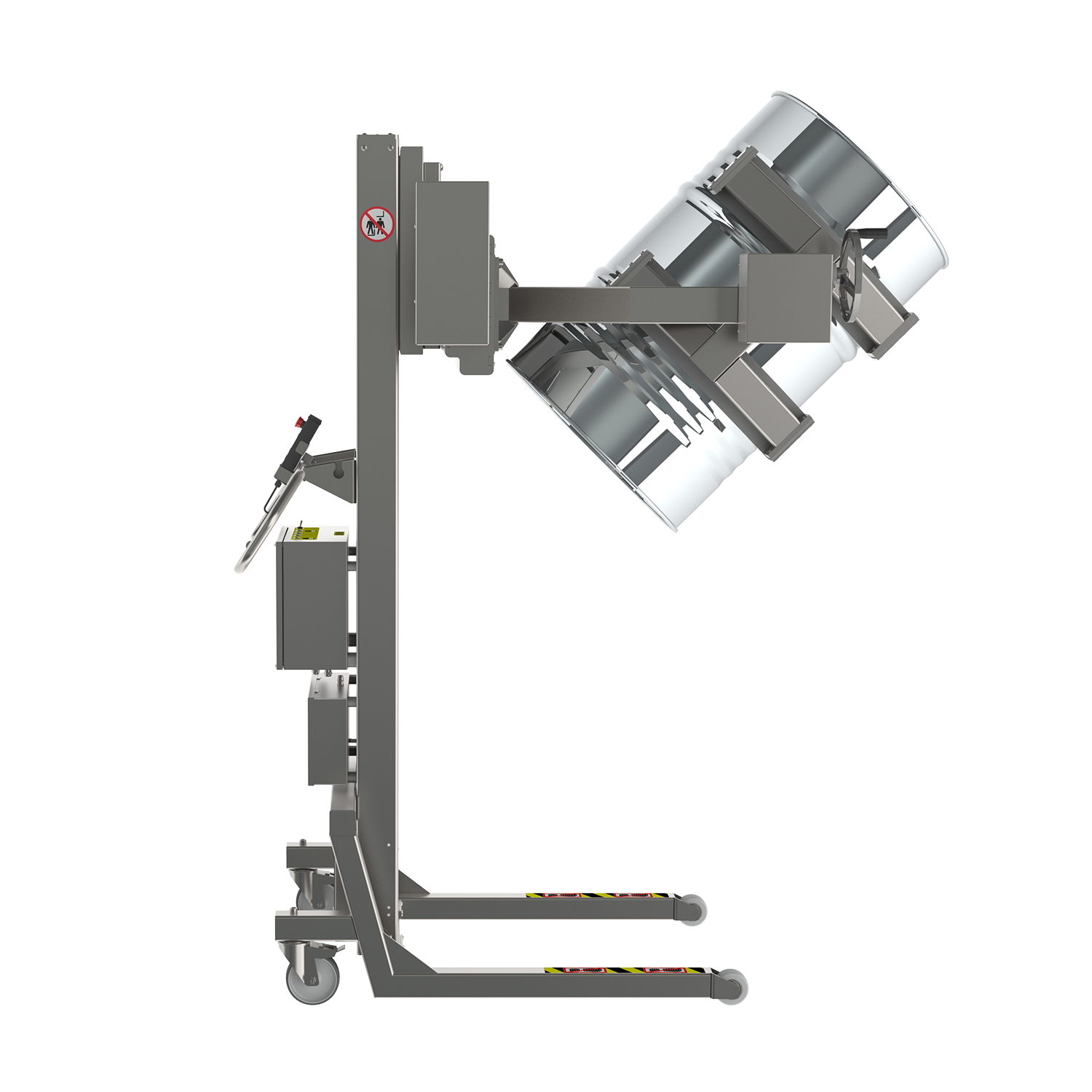

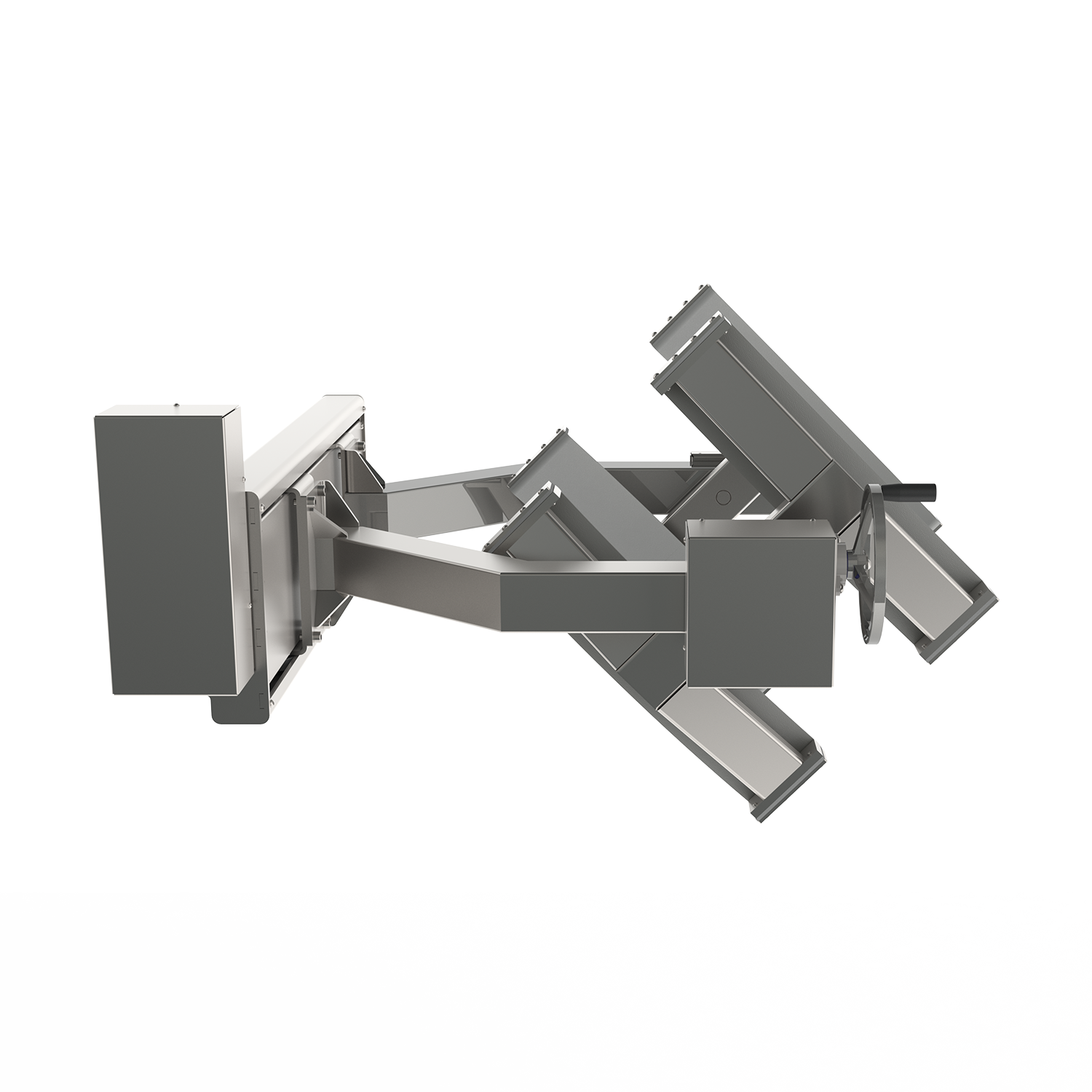

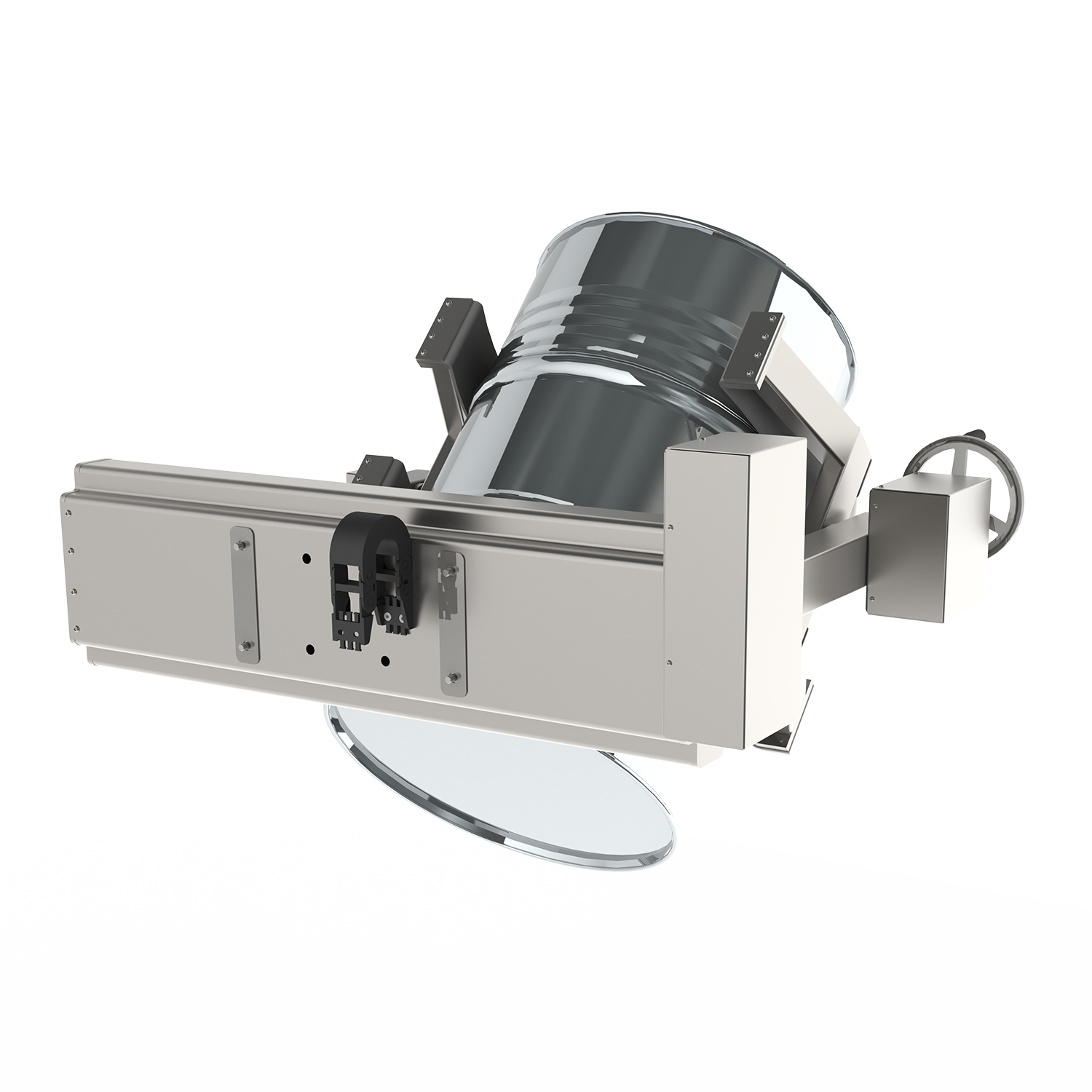

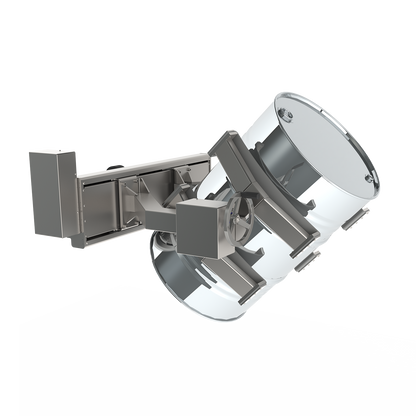

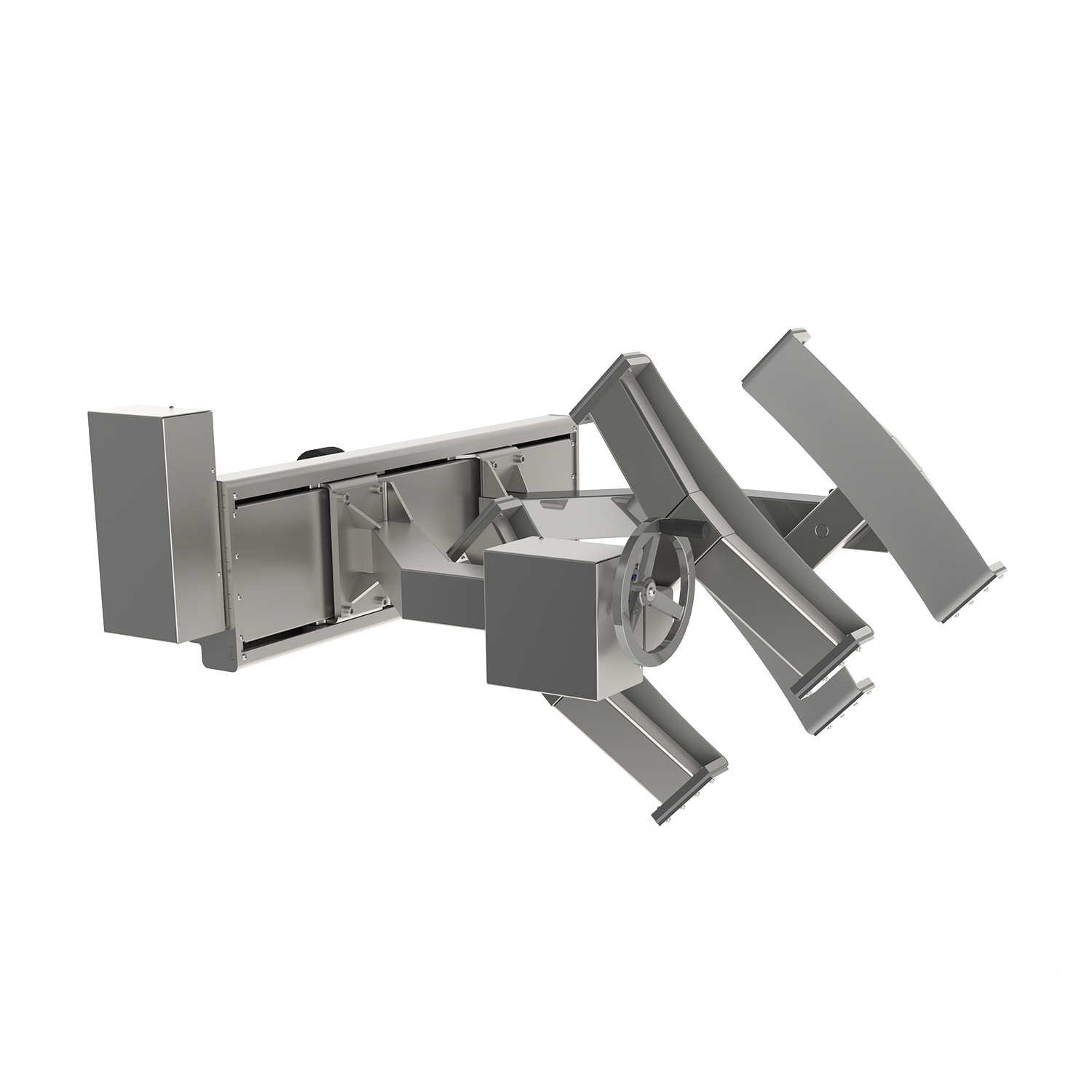

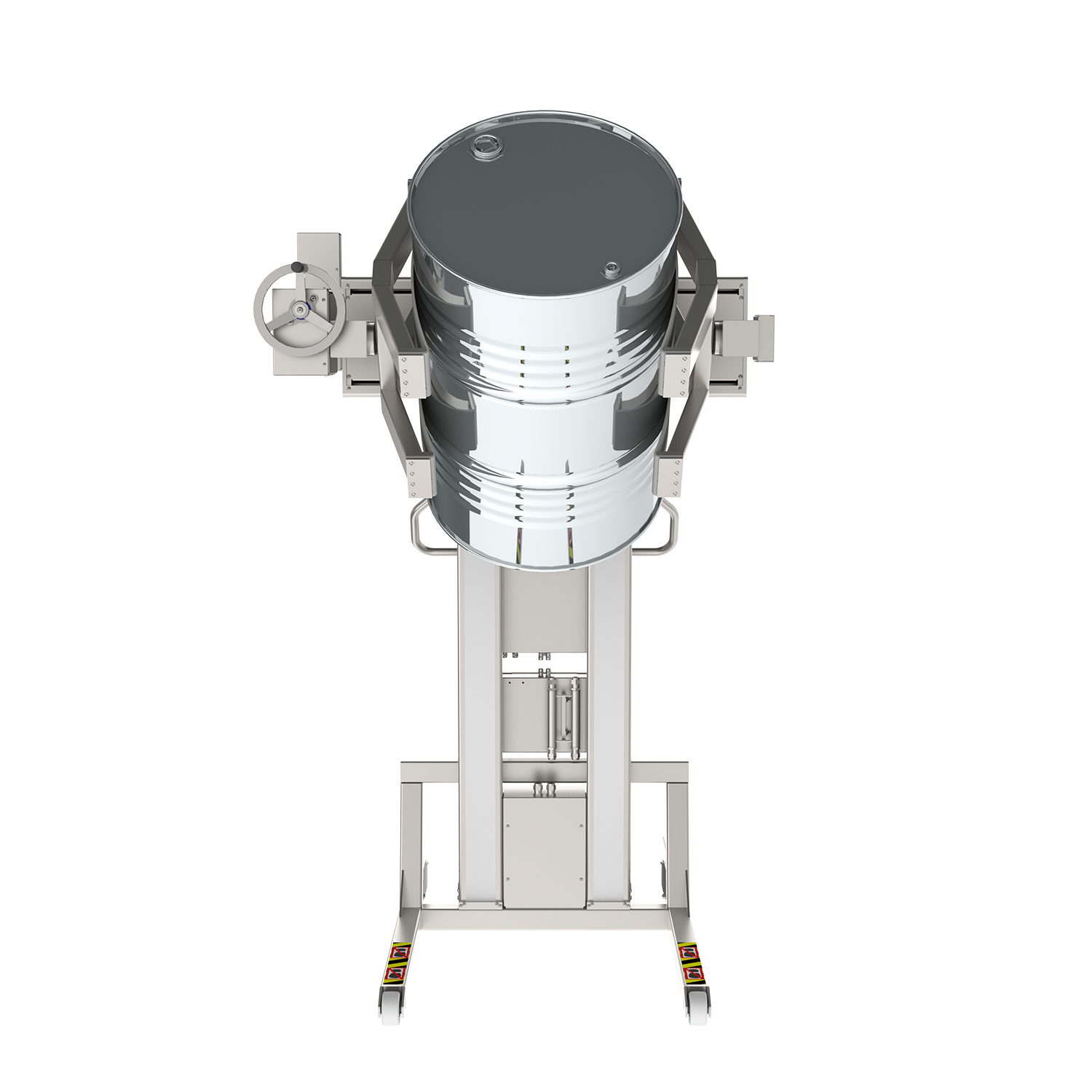

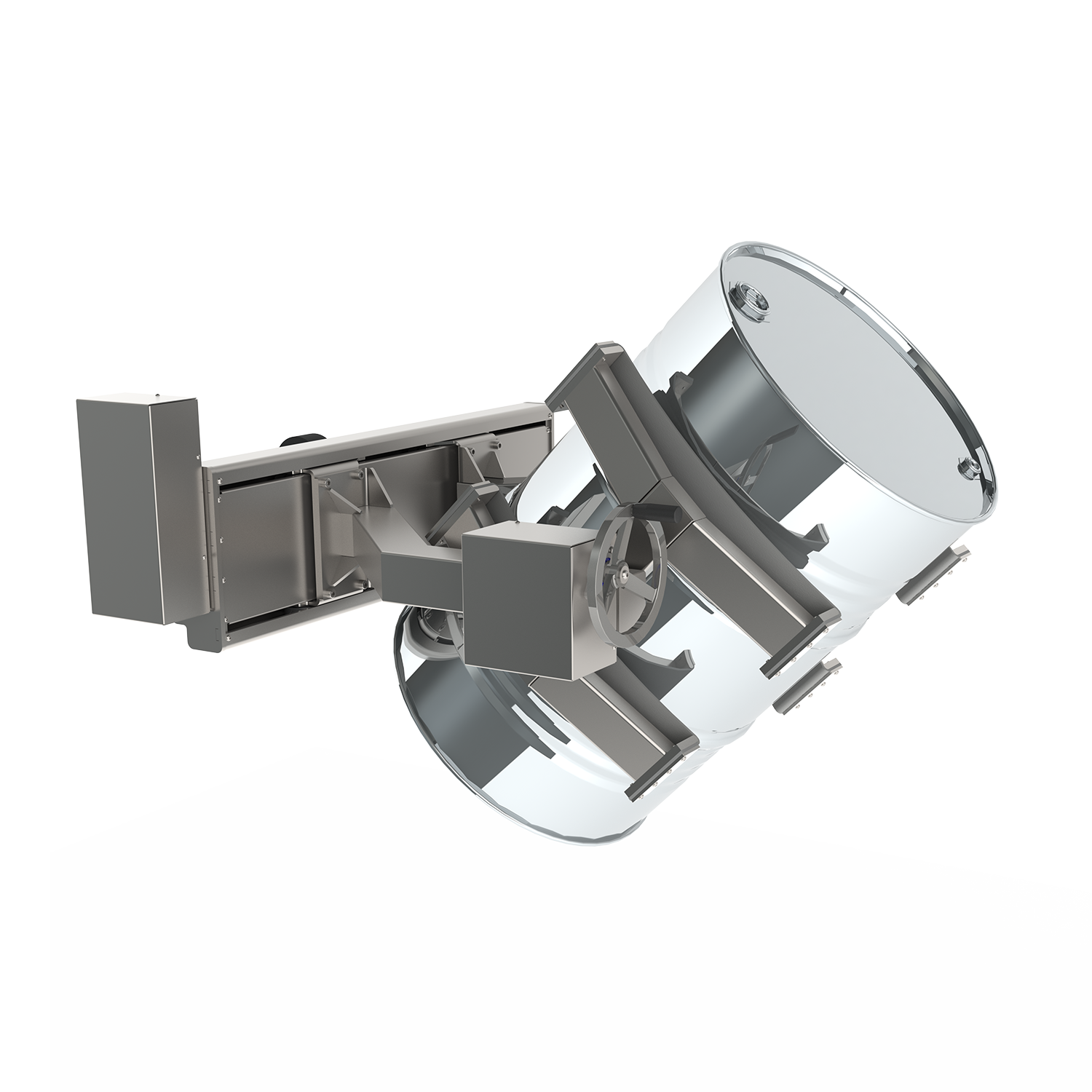

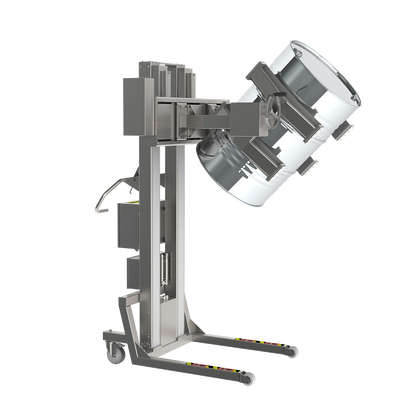

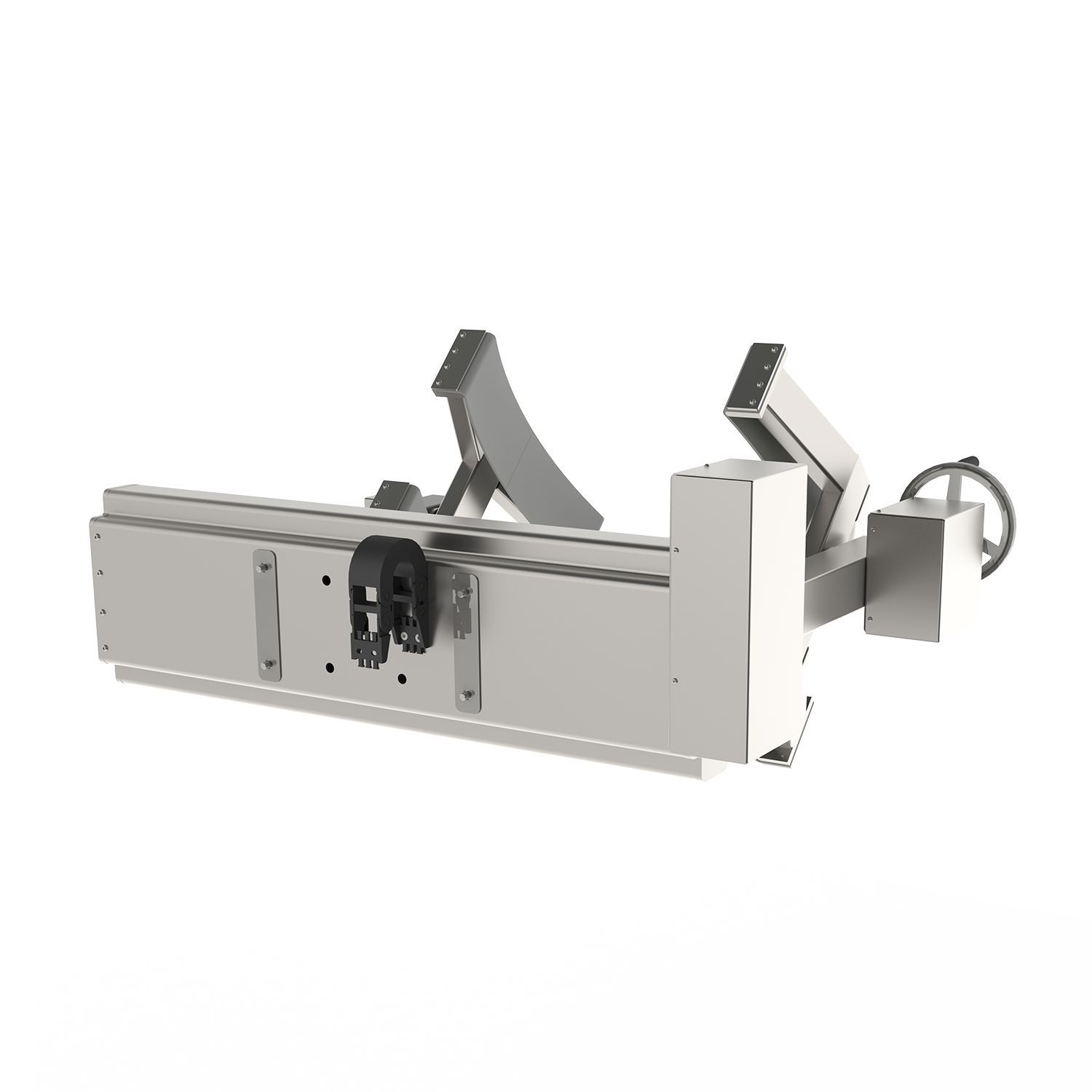

Sicheres und kontrolliertes manuelles Kippen von Rollen, Trommeln und Fässern

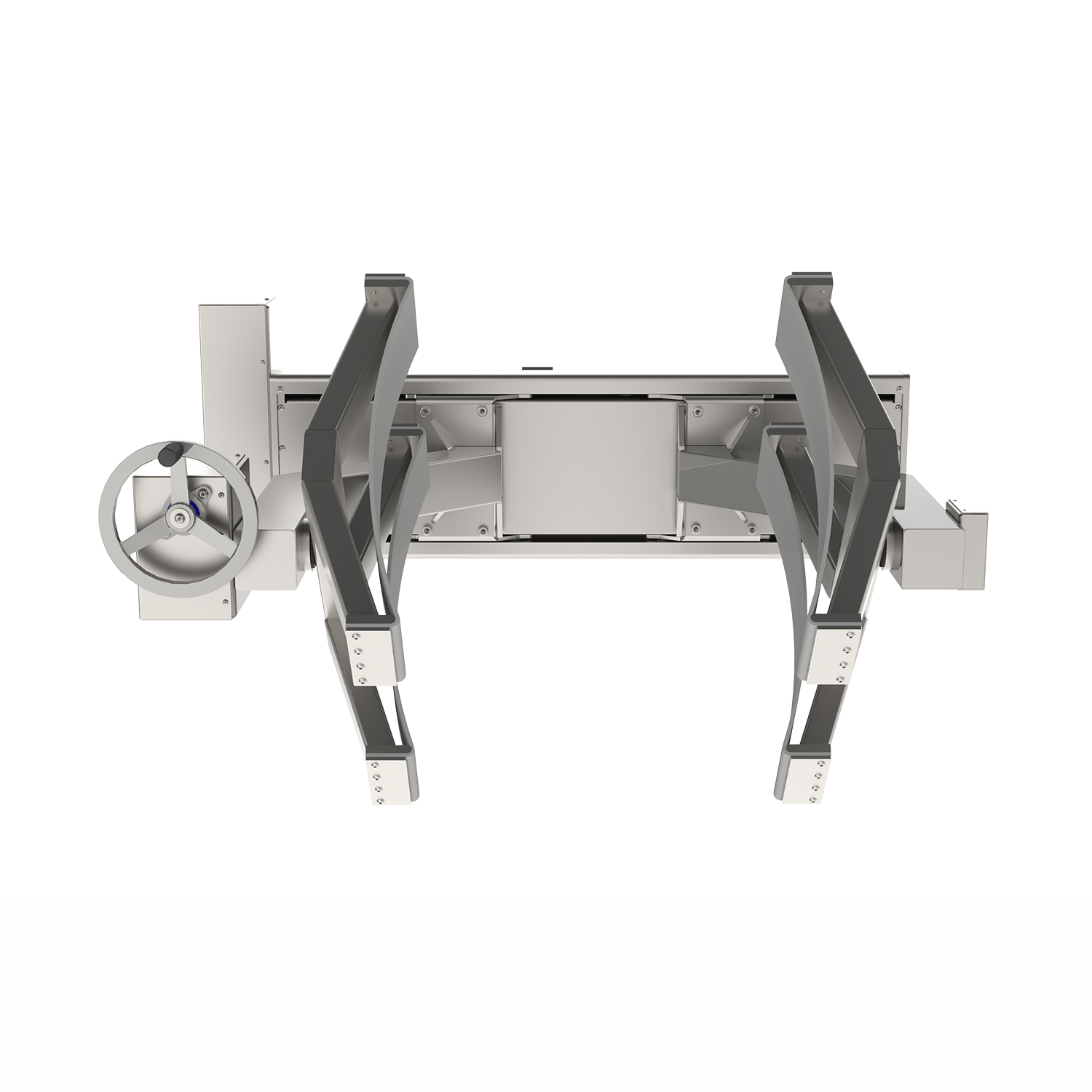

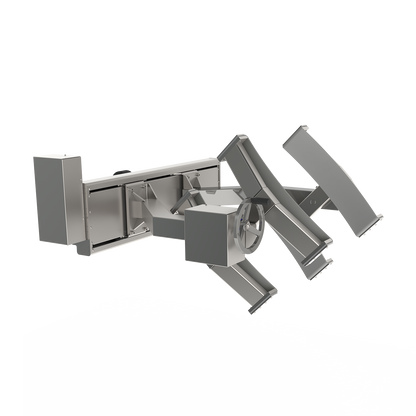

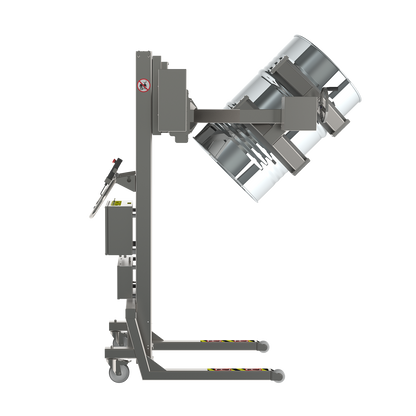

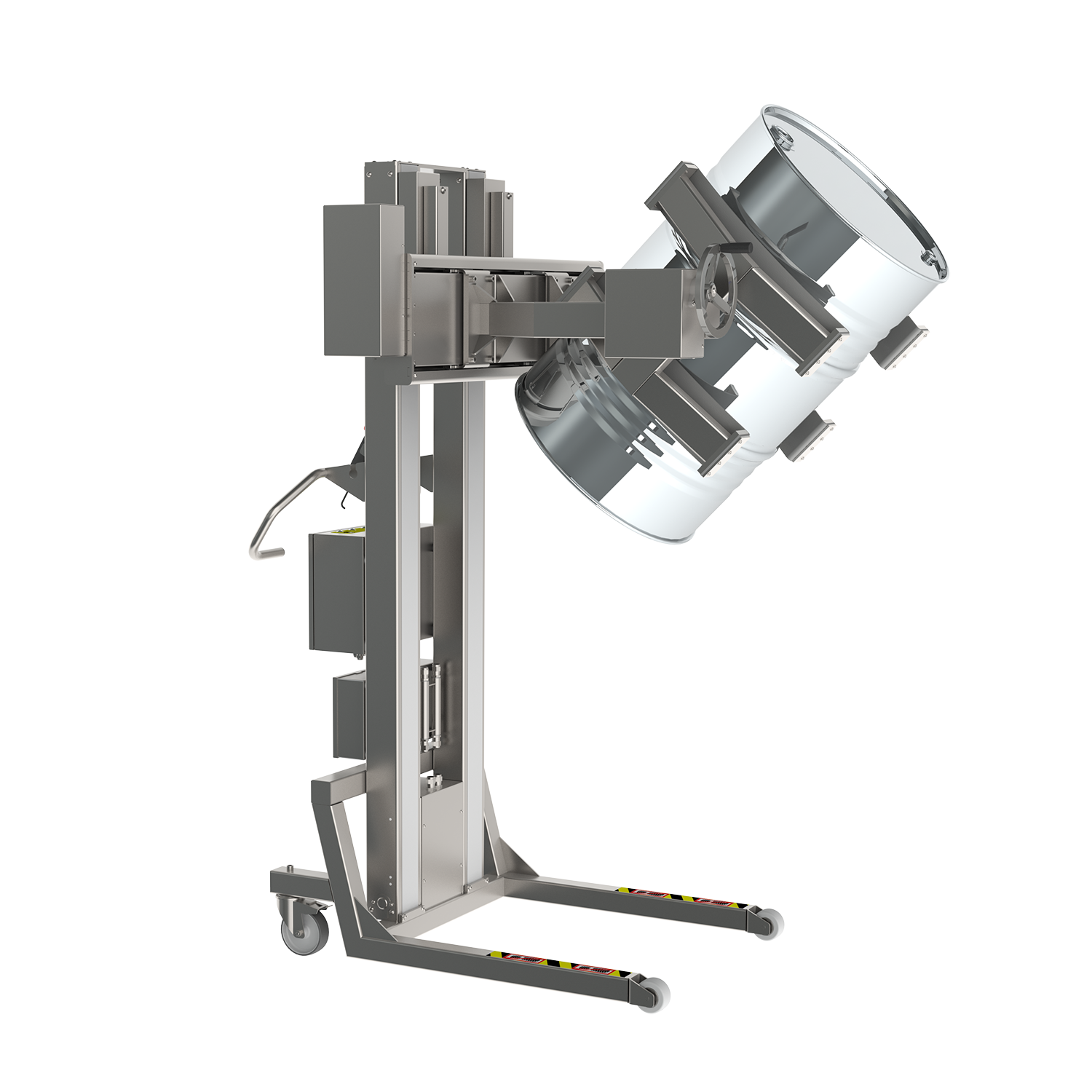

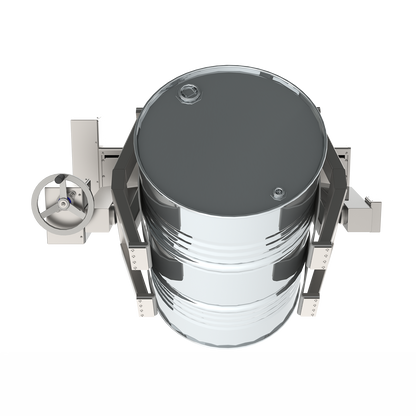

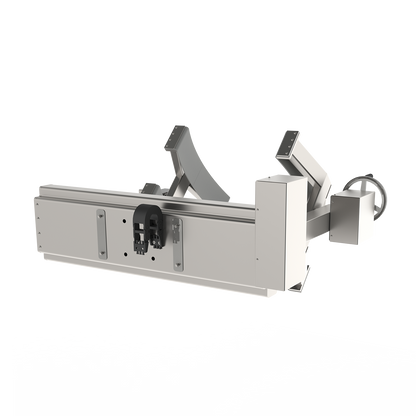

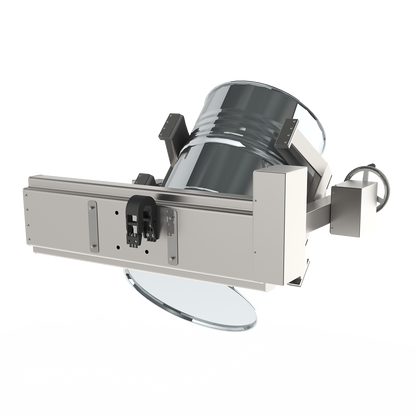

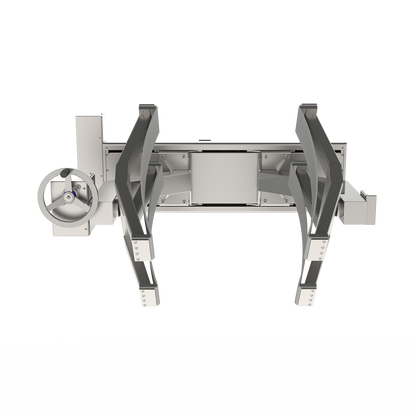

Die elektrische Linearklemme mit manueller Kippeinheit (ELC-MTU) ist für sicheres Heben, stabile Fixierung und kontrolliertes Vorwärtskippen von zylindrischen Werkstücken wie Trommeln, Fässern und Rollen konzipiert. Das System wird typischerweise für die sichere Entleerung von Behältern eingesetzt.

Das elektrisch betriebene Klemmensystem reduziert den manuellen Aufwand sowie die körperliche Belastung für den Bediener, während die manuelle Kippfunktion eine präzise Steuerung während des Entleerungsprozesses gewährleistet. Diese Kombination macht das System besonders geeignet für Anwendungen, bei denen sichere Handhabung, reduzierte Bedienerbelastung und präzises, schrittweises Kippen erforderlich sind.

Systemkonfiguration - zwei integrierte Einheiten

Die ELC-MRU besteht aus zwei Komponenten, die zusammenarbeiten:

• Elektrische Linearklemme (ELC)

• Manuelle Kippeinheit (MTU)

Elektrische Linearklemme (ELC)

Die elektrische Linearklemme (ELC) bietet präzisen, elektrisch angetriebenen Halt für zylindrische Lasten wie Trommeln, Fässer und Rollen. Ihr modularer Aufbau unterstützt verschiedene Hebearme und Greifer und kann mit Kipp- oder Dreheinheiten kombiniert werden.

Angetrieben von einem Elektromotor mit selbsthemmendem Schneckengetriebe gewährleistet die ELC eine gleichmäßige Bewegung des Schlittens und einen konstanten, zuverlässigen Halt. Ein elektronischer Überlastschutz stoppt die Funktion automatisch, wenn die maximale Kraft erreicht wird, und die Fernbedienung ermöglicht eine sichere Steuerung aus der Distanz. Das System hält die Last während des gesamten Hebevorgangs sicher, reduziert die körperliche Belastung des Bedieners und erhöht die Stabilität.

Hauptmerkmale:

• Elektrischer Motor mit selbsthemmendem Schneckengetriebe für Stabilität und sicheren Halt der Last

• Elektronischer Überlastschutz

• Fernbedienbare Steuerung

• Maximale Klemmkraft: 7500 N bei 6 mm/s (abhängig vom Lasttyp)

• Kompatibel mit verschiedenen Manipulationswerkzeugen, einschließlich Rotationseinheiten wie elektrischer Dreheinheit (ERU) und manueller Dreheinheit (MRU) und Kippeinheiten wie elektrischer Kippeinheit (ETU) und manueller Kippeinheit (MTU)

• Unterstützt Konfigurationen mit Punktgreifern, Plattengreifern und Bandgreifern

• Geeignet für Rollen, Trommeln, Fässer und ähnliche Lasten

Manuelle Kippeinheit (MTU)

Die manuelle Kippeinheit (MTU) ist für das kontrollierte manuelle Vorwärtskippen und die Rotation von Lasten ausgelegt, die durch ein angeschlossenes Hebewerkzeug gehalten werden. Sie wird typischerweise in Kombination mit einer manuellen Linearklemme (MLC) oder einer elektrischen Linearklemme (ELC) für die Handhabung von Trommeln, Fässern, Rollen und ähnlichen Lasten eingesetzt.

Außen ist die MTU mit einem Getriebegehäuse samt Handrad und Griff ausgestattet. Im Inneren des Getriebegehäuses befindet sich ein selbsthemmendes Schneckengetriebesystem. Das Getriebe wird durch manuelle Betätigung des Handgriffs angetrieben und ermöglicht ein kontrolliertes Vorwärtskippen der Last.

Die selbsthemmende Funktion hält die Position der Last, sobald die Rotation gestoppt wird, und gewährleistet so eine stabile Handhabung während des gesamten Prozesses. Die Rotation erfolgt um die Hauptachse der Einheit.

Hauptmerkmale:

• Manuelles Schneckengetriebe-System mit Handradbetätigung

• Selbsthemmendes Getriebesystem für eine sichere und stabile Positionierung der Last

• Hohe Getriebeübersetzung für kontrollierte und präzise Handhabung schwerer Lasten

• Kontrolliertes Kippen über mechanischen Antrieb

• Stabile Fixierung der Last, sobald die Rotation gestoppt wird

• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (manuelle Linearklemme (MLC) und elektrische Linearklemme (ELC))
• Unterstützt das Kippen um den Schwerpunkt der Last, sofern möglich


Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren Vorwärtskippfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und das Vorwärtskippen von Fässern und Rollen ausgelegt sind, umfassen:

• Elektrische Linearklemme mit manueller Kippfunktion (ELC-MTU)

• Elektrische Linearklemme mit elektrischer Kippfunktion (ELC-ETU)

• Manuelle Klemme mit einfacher Kippfunktion (MC-STU)

• Elektrische Parallelklemme (EPC)


Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihren mobilen Lastenheber.

(Die Bilder auf dieser Seite ändern sich je nach der unten ausgewählten Liftart.)
