Rollen und Fässer heben, drehen und positionieren - vollelektrisch, ohne manuelle Handhabung

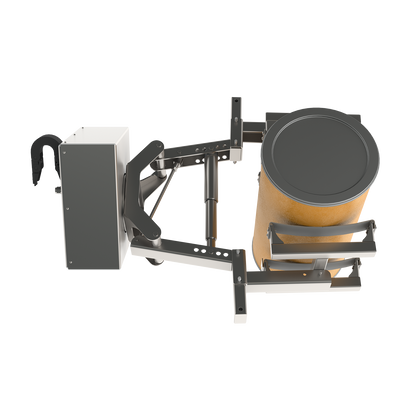

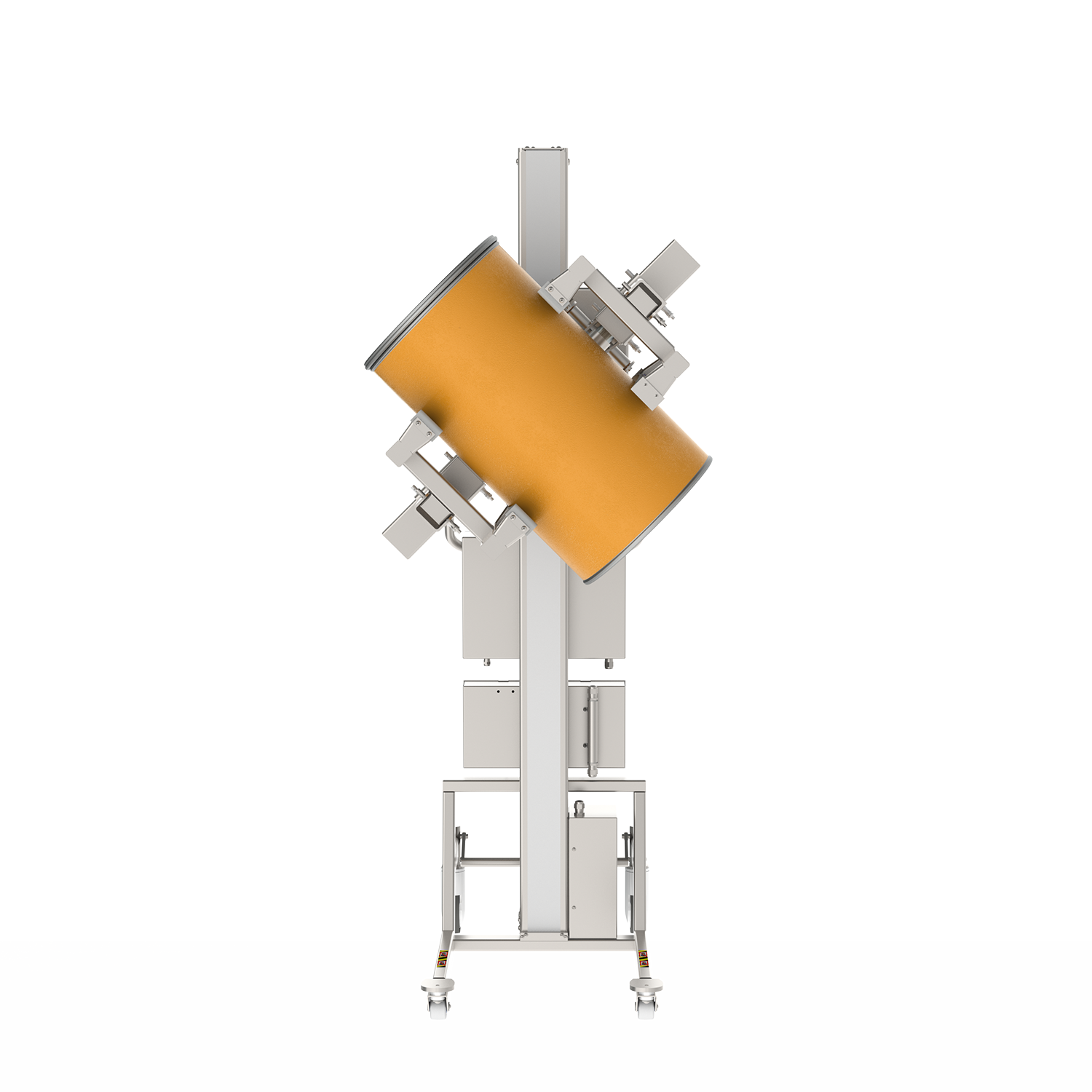

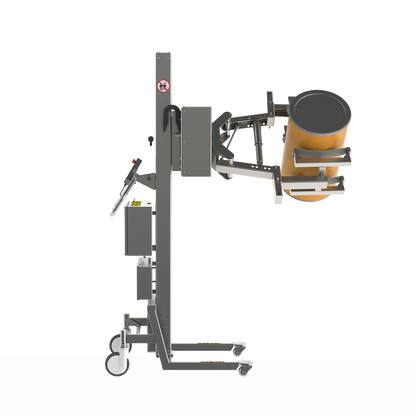

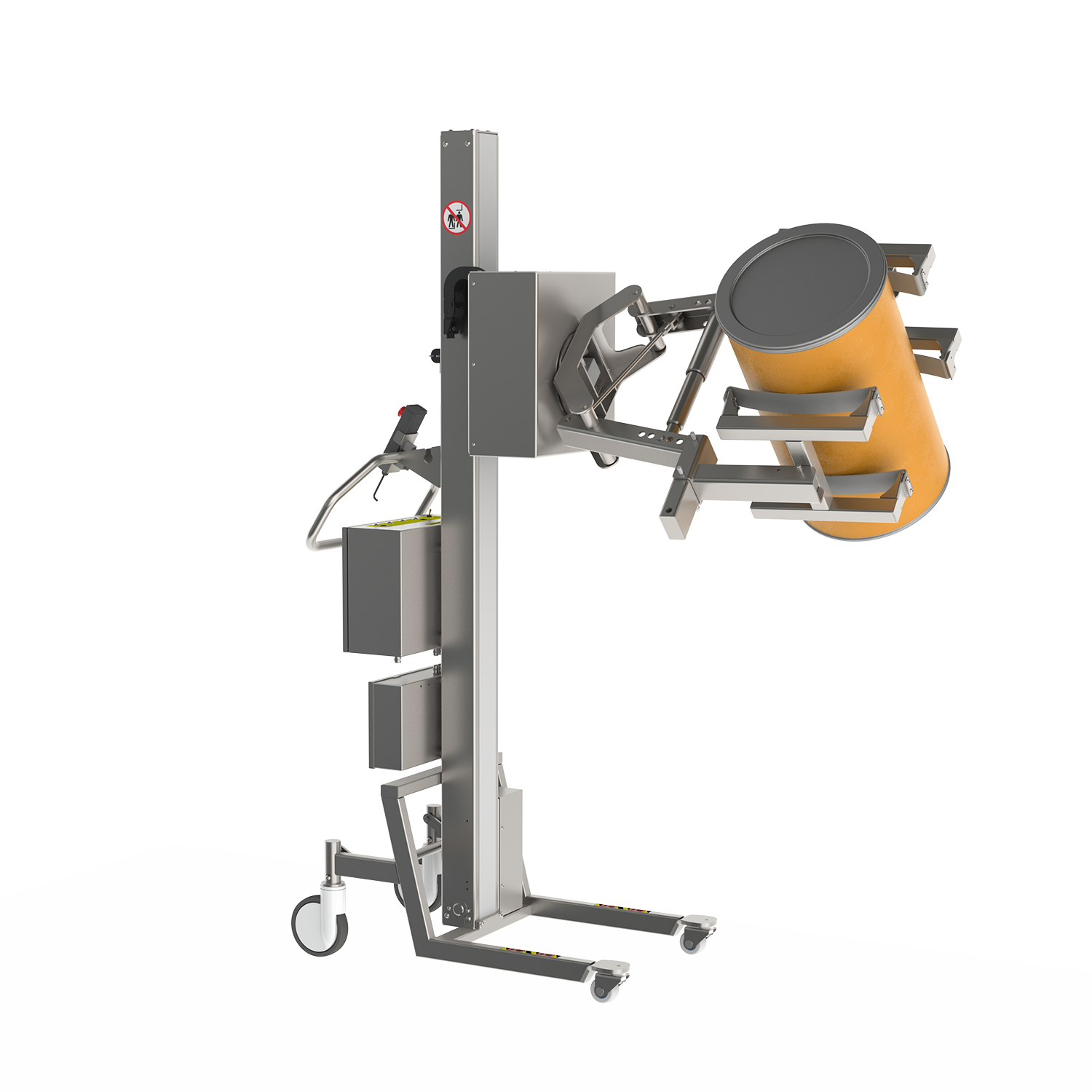

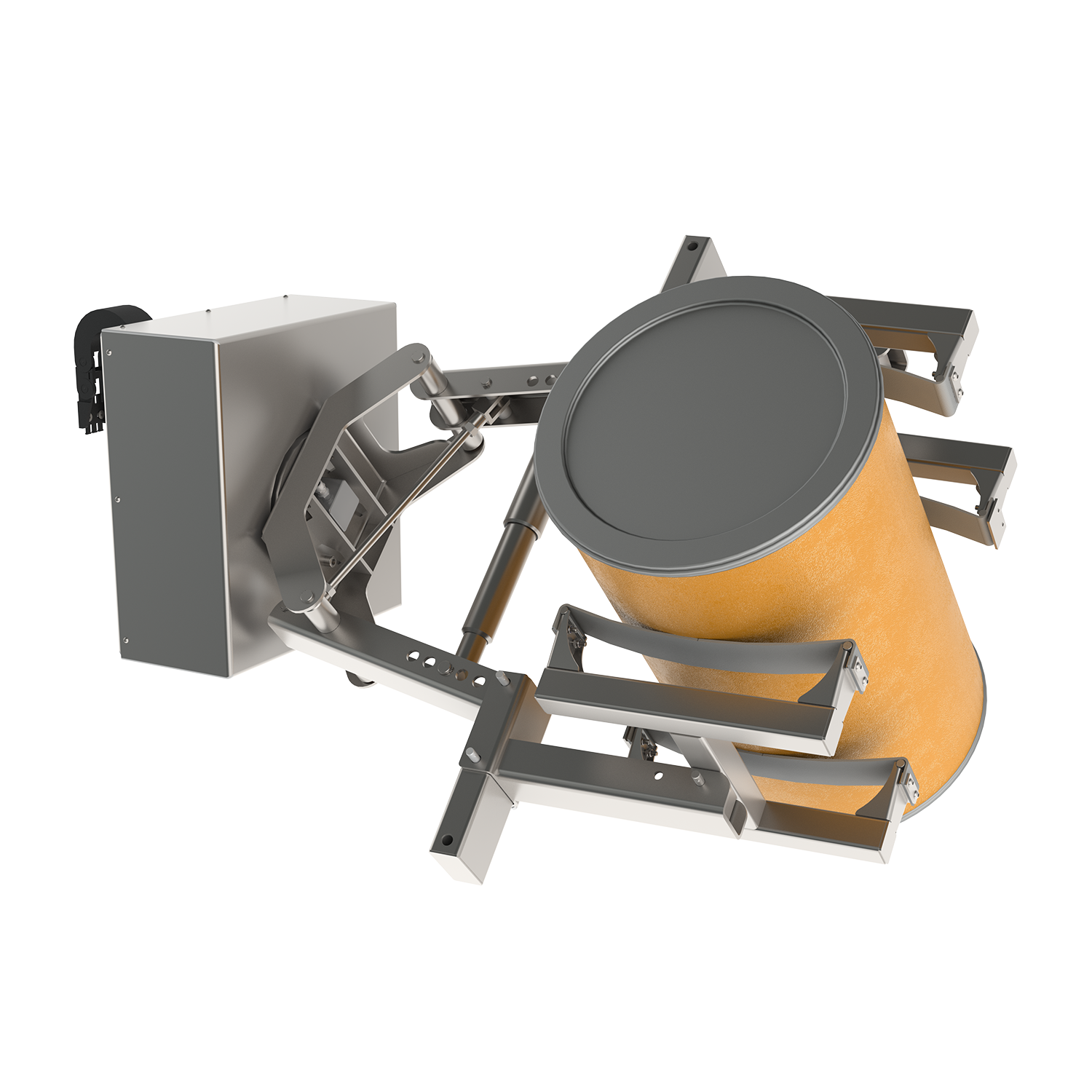

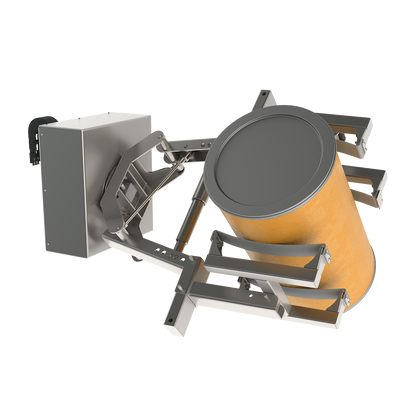

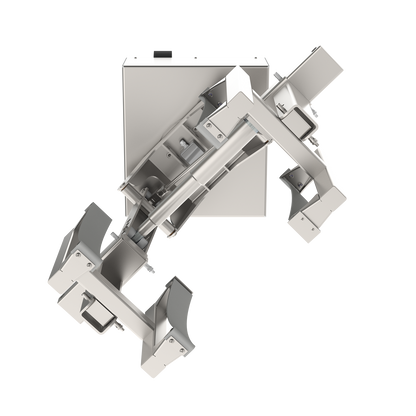

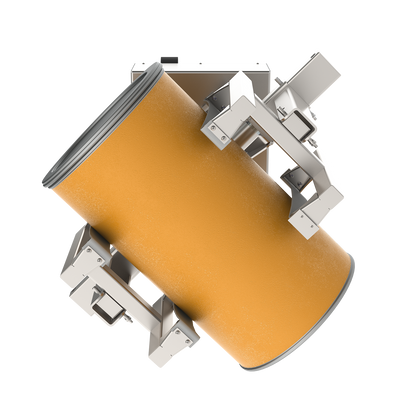

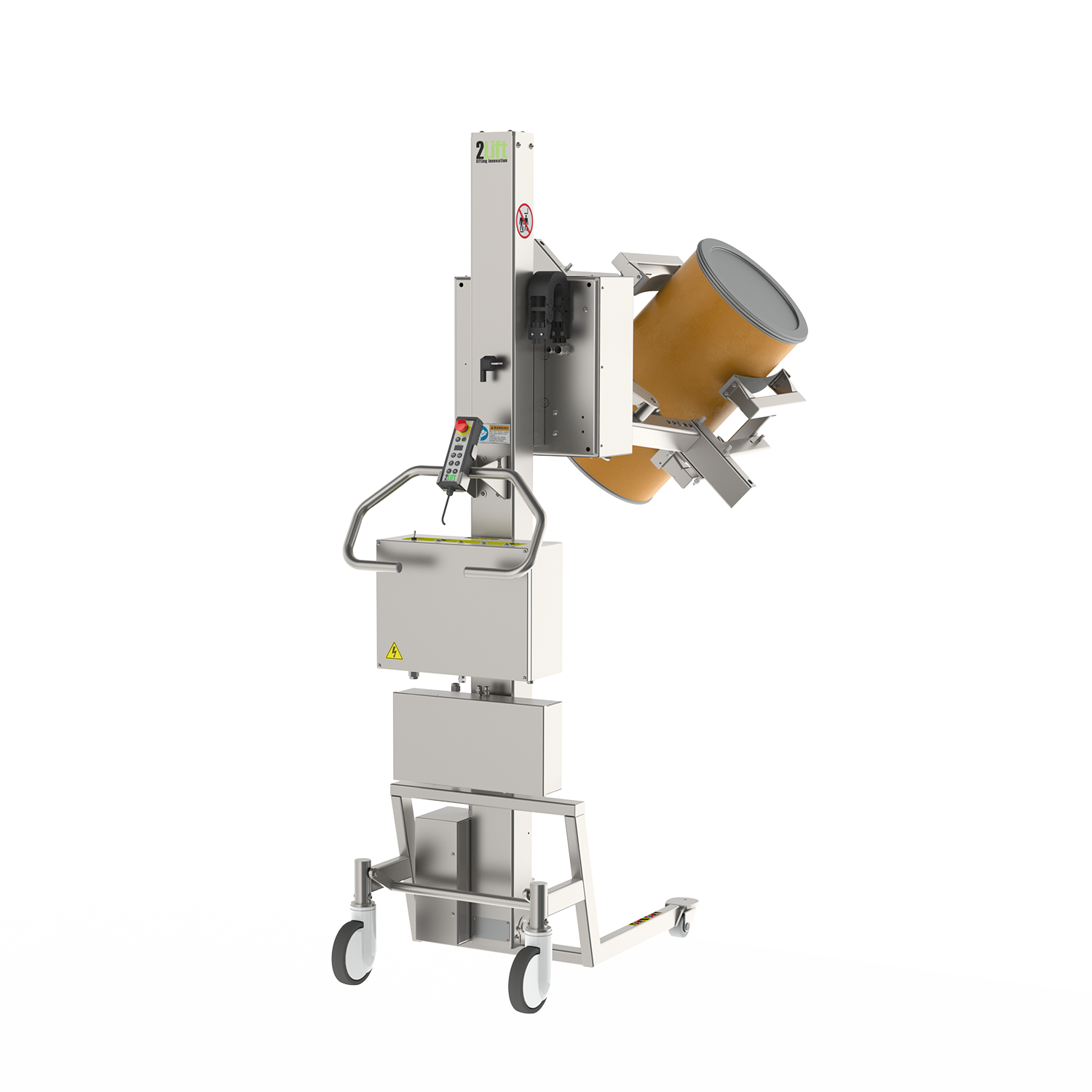

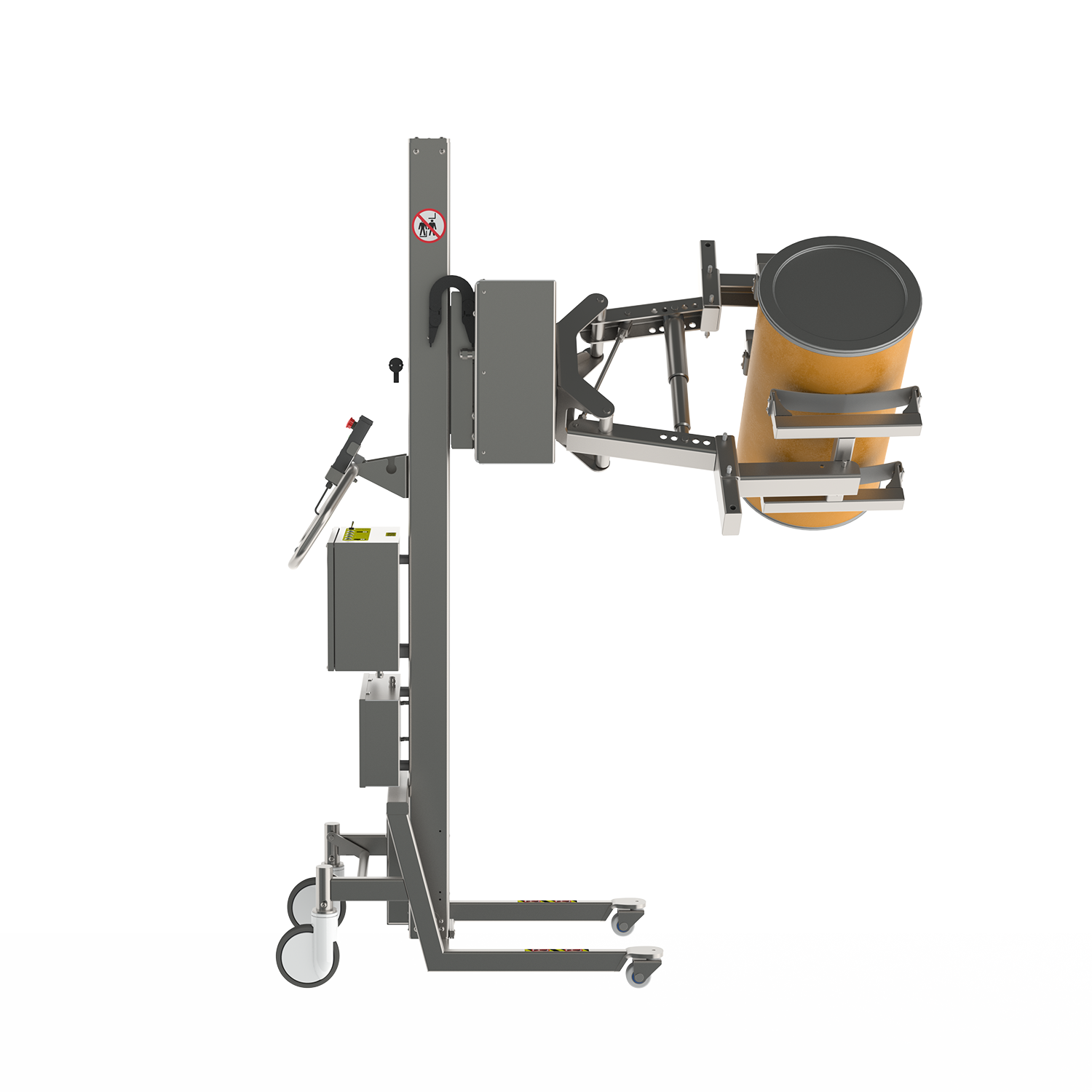

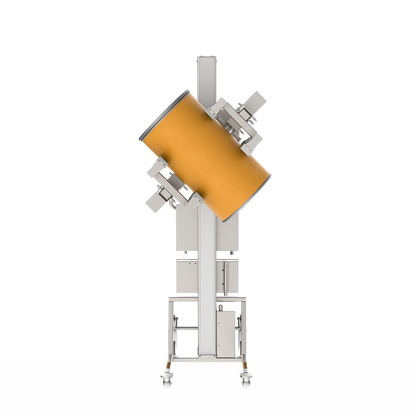

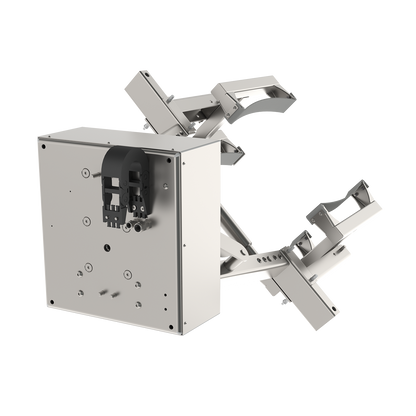

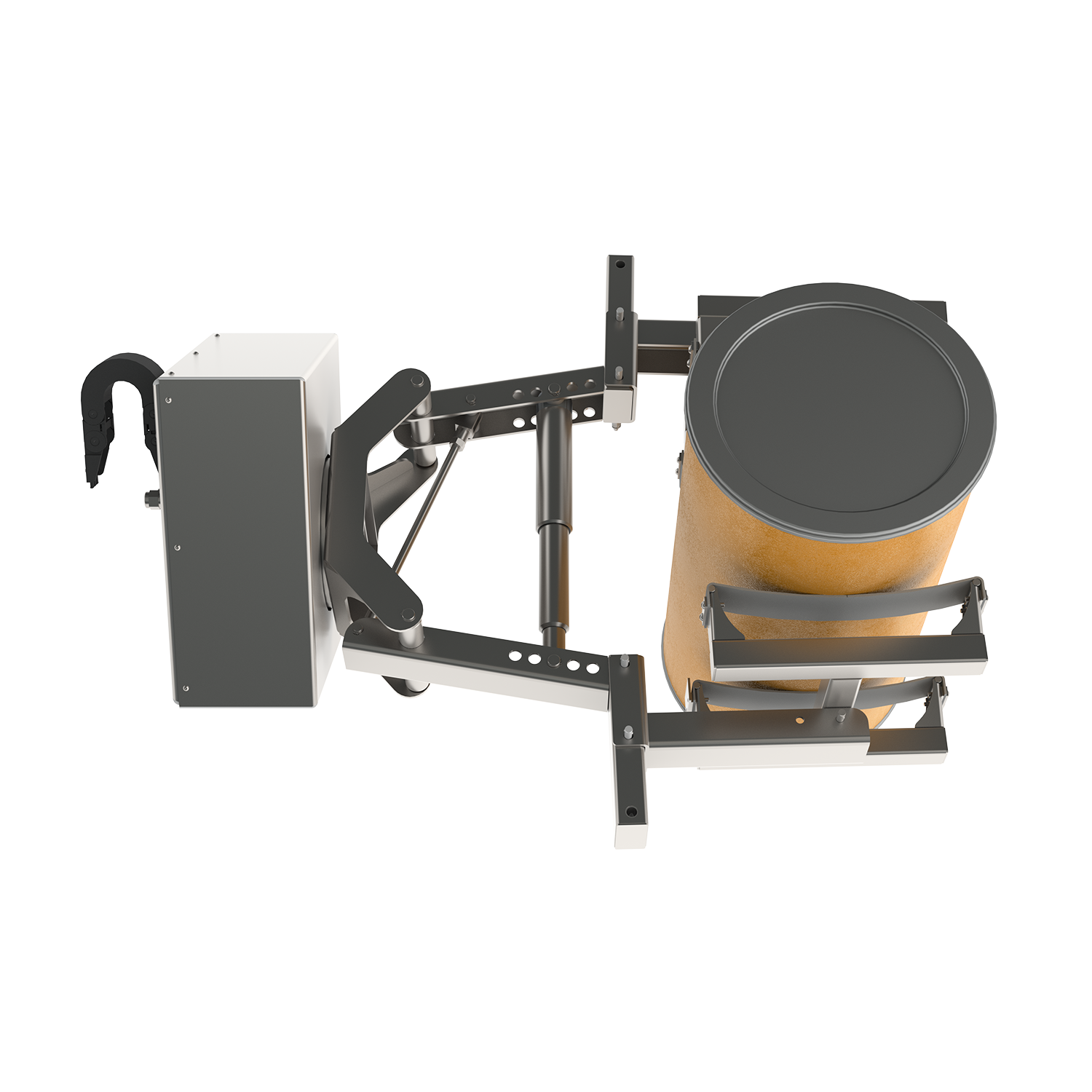

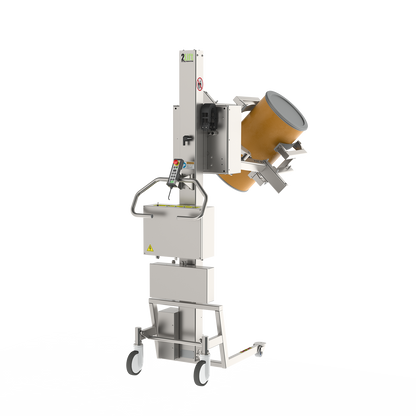

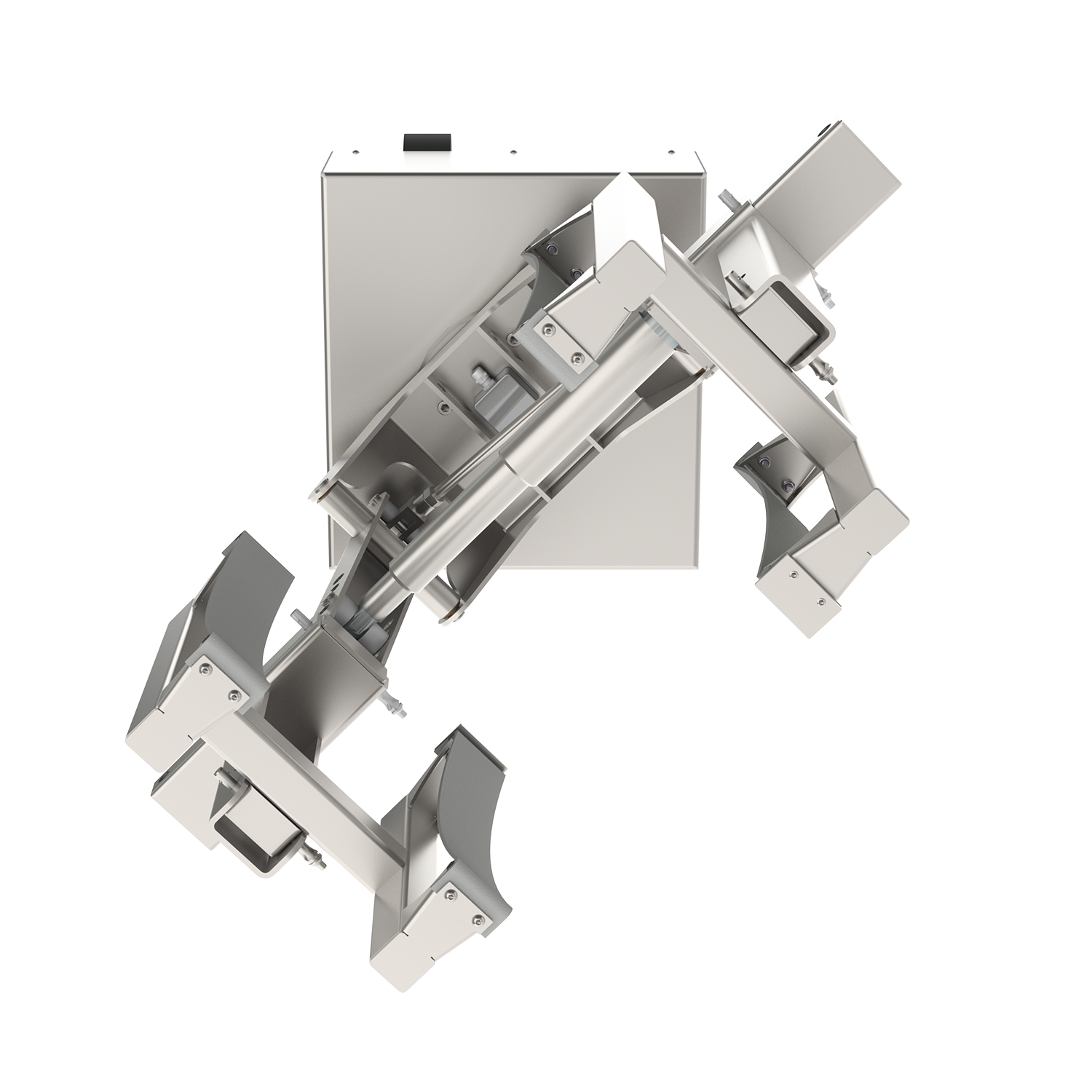

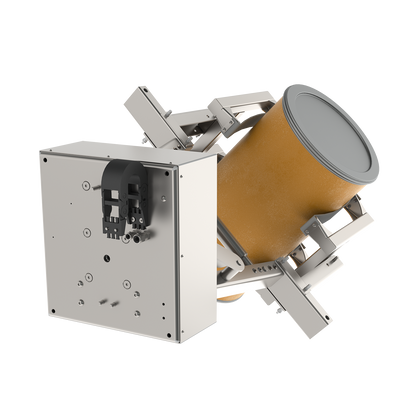

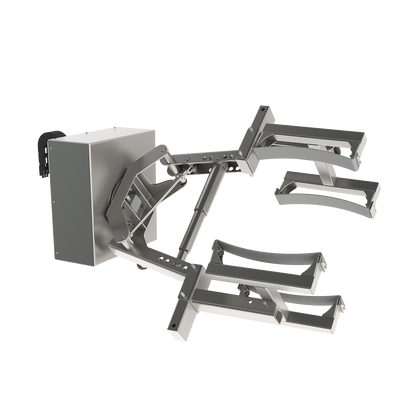

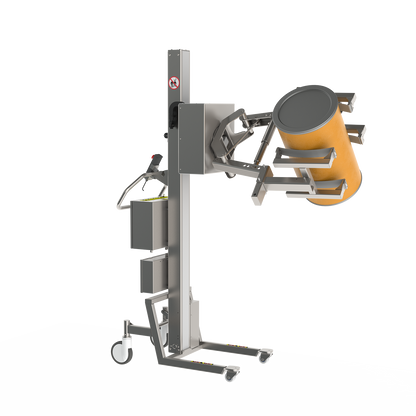

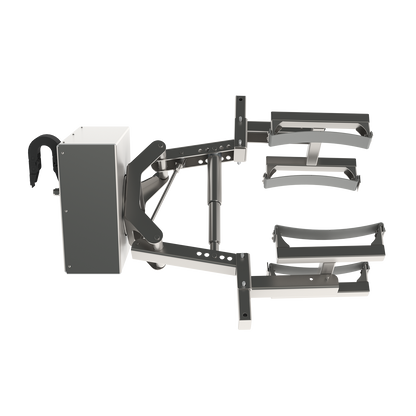

Die elektrische Klemme mit elektrischer Drehfunktion (EC-ERU) ist eine vollelektrische Handhabungslösung, die elektrische Klemmung und seitliche Rotation kombiniert, um zylindrische Lasten wie Rollen, Trommeln und Fässer sicher und präzise zu handhaben.

Sowohl die Greif- als auch die Drehfunktion werden elektrisch angetrieben und über eine Fernbedienung gesteuert. Dadurch können Lasten sicher geklemmt, gedreht und positioniert werden, ohne dass eine manuelle Bedienung erforderlich ist. Dies ermöglicht dem Bediener, den Handhabungsprozess aus sicherer Entfernung zu steuern, was besonders bei beengten Platzverhältnissen oder in Situationen von Vorteil ist, in denen es nicht praktikabel oder sicher ist, nahe an der Last zu stehen.

Durch den Wegfall manueller Klemm- und Drehvorgänge reduziert der EC-ERU die körperliche Belastung des Bedieners und gewährleistet gleichzeitig eine präzise und wiederholbare Handhabung sowohl zentrierter als auch außermittiger Lasten. Das modulare Design ermöglicht die Konfiguration des Systems mit verschiedenen Greiflösungen und macht es zu einer flexiblen Lösung für eine effiziente und ergonomische Handhabung unterschiedlichster Lasten und Arbeitsaufgaben.

Systemkonfiguration - zwei integrierte Einheiten

Die EC-MRU besteht aus zwei Komponenten, die zusammenarbeiten:

• Elektrische Klemme (EC)

• Elektrische Dreheinheit (ERU)

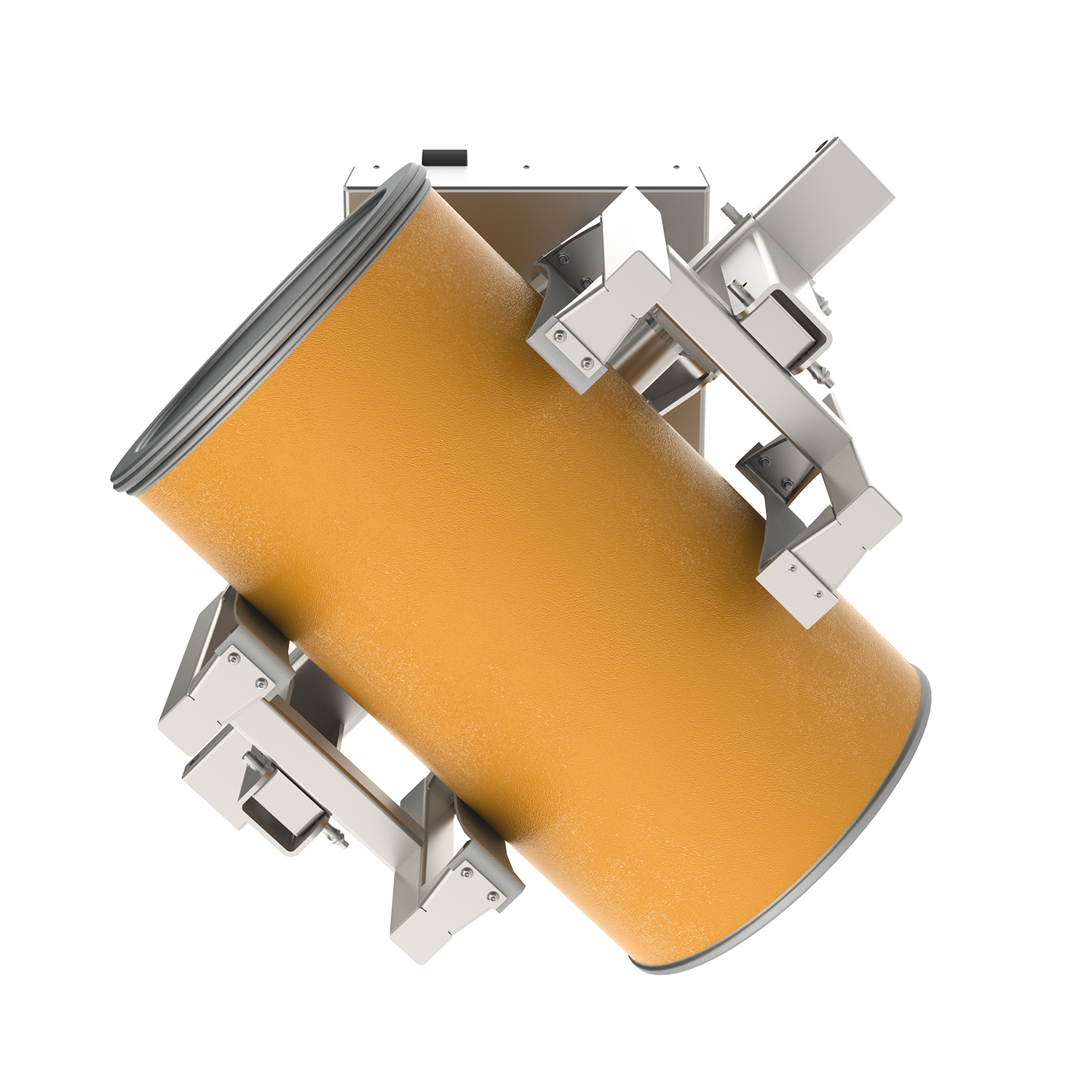

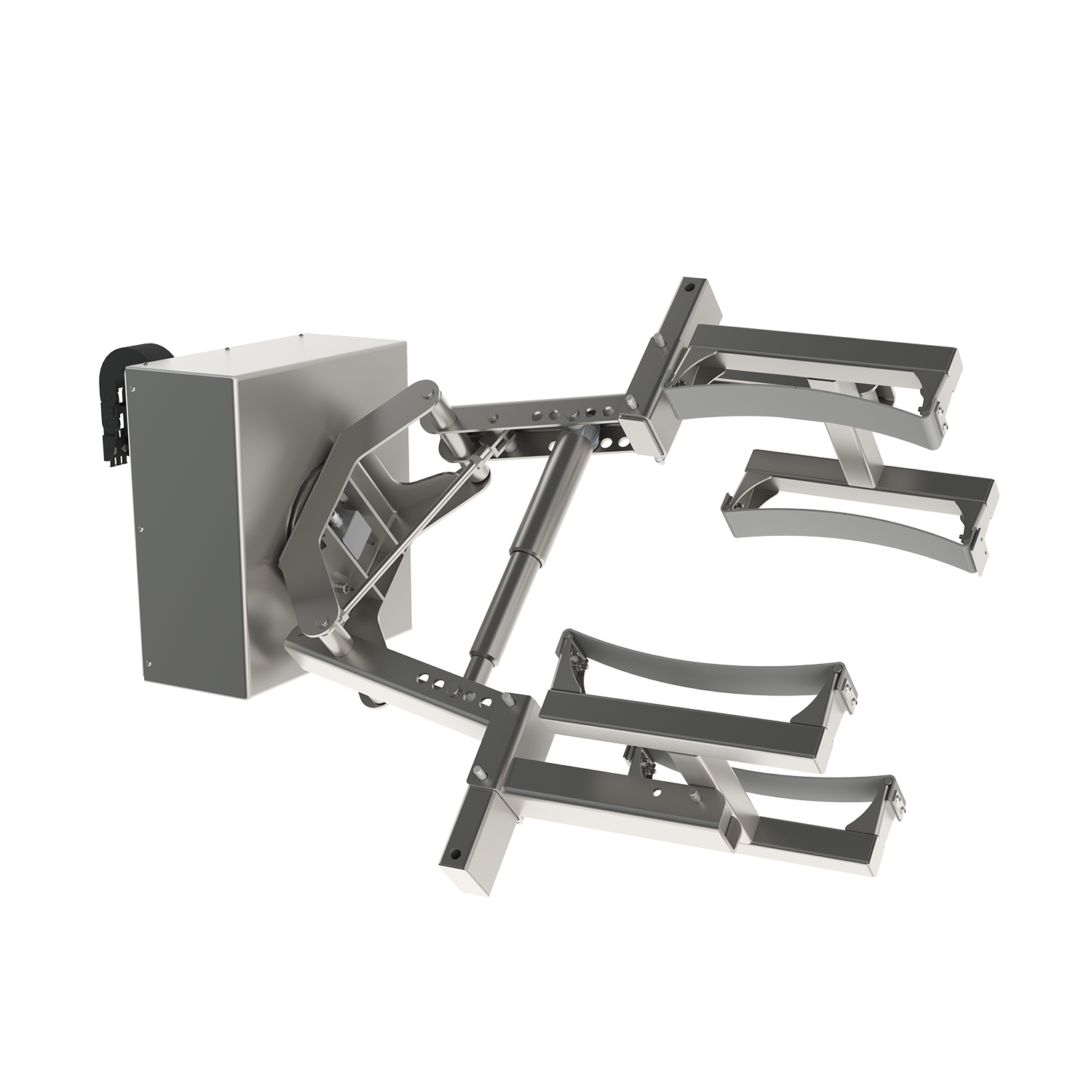

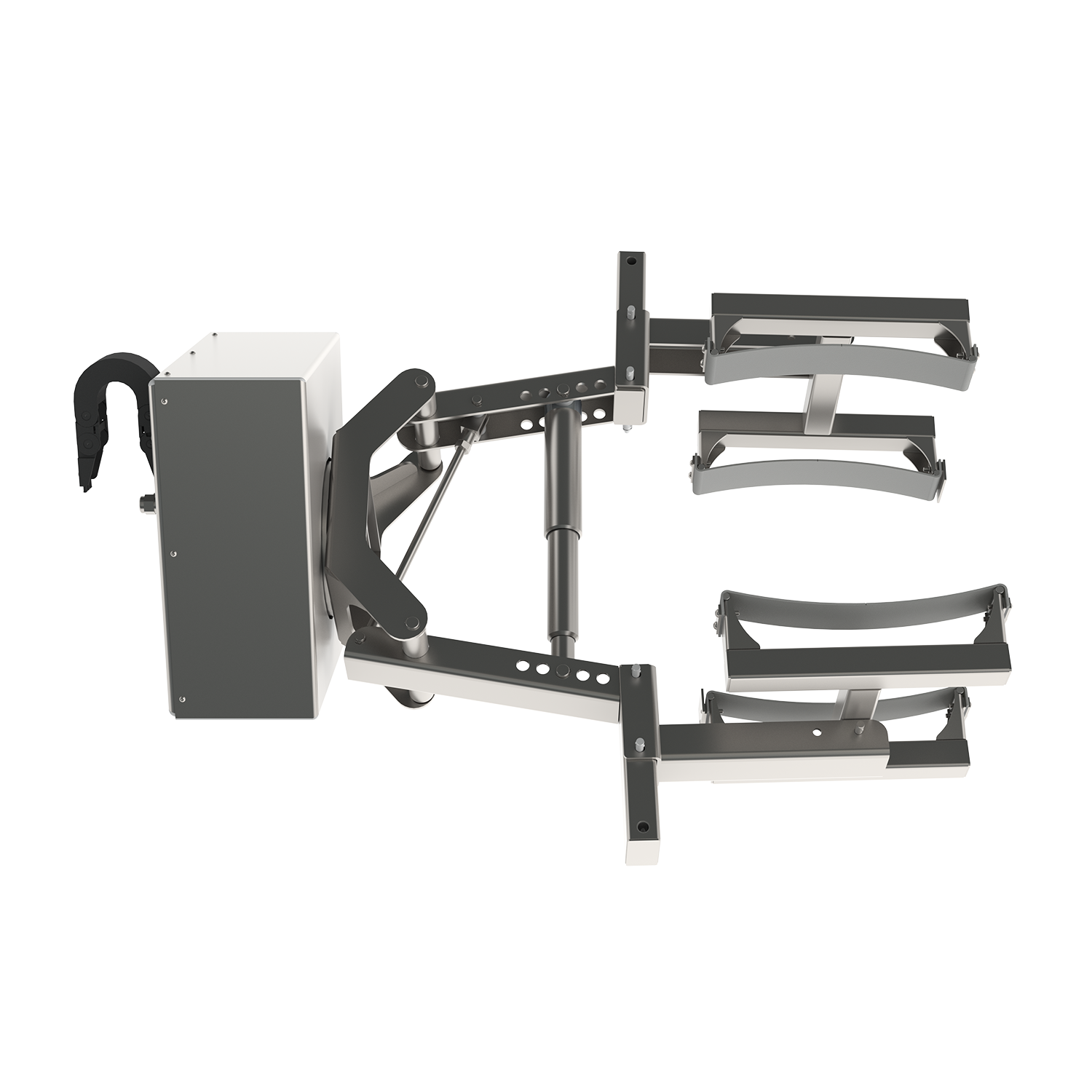

Elektrische Klemme (EC)

Die elektrische Klemme (EC) ist ein vielseitiges Hebewerkzeug für das Handling zylindrischer Lasten wie Rollen, Trommeln und Fässer.

Die EC basiert auf einem modularen Konzept und kann mit austauschbaren Hubarmen und Greifern ausgestattet werden. Dadurch lässt sich das Werkzeug durch einfaches Entfernen von zwei Sicherungsstiften schnell an unterschiedliche Lasttypen (auch Kisten) innerhalb desselben Arbeitsbereichs anpassen. Die EC kann direkt an einem Minilifter montiert oder mit Manipulationseinheiten wie der Elektrischen Dreheinheit (ERU) kombiniert werden. So können Lasten gehoben, gedreht, positioniert oder entleert werden. Dadurch eignet sich die EC ideal für Anwendungen wie das Entleeren von Fässern oder das Aufsetzen von Rollen auf Dorne.

Die EC wird von einem elektrischen Aktuator angetrieben, der eine gleichmäßige und präzise Klemmbewegung gewährleistet. Verschiedene Hubarme und Greifer ermöglichen die Konfiguration des Werkzeugs für unterschiedlichste Lastabmessungen und Oberflächen. Die Klemmkraft kann über die gewählte Armkonfiguration angepasst und je nach Anwendung elektronisch begrenzt werden.

Ein integrierter elektronischer Überlastsensor stoppt die Klemmbewegung automatisch, sobald die voreingestellte Kraft erreicht ist. Eine grüne Statusanzeige bestätigt, dass die Last sicher eingespannt ist. Die Fernbedienung ermöglicht eine sichere und komfortable Bedienung aus der Entfernung.

Hauptmerkmale:

• Elektronischer Überlastschutz

• Fernbedienbare Steuerung

• Visuelle Bestätigung der sicheren Klemmung
• Maximale Klemmkraft: 4500 N

• Kompatibel mit verschiedenen Manipulationswerkzeugen, einschließlich Rotationseinheiten wie der elektrischen Dreheinheit (ERU)

• Unterstützt Konfigurationen mit Punktgreifern, Plattengreifern und Bandgreifern

• Geeignet für Rollen, Trommeln, Fässer und ähnliche Lasten

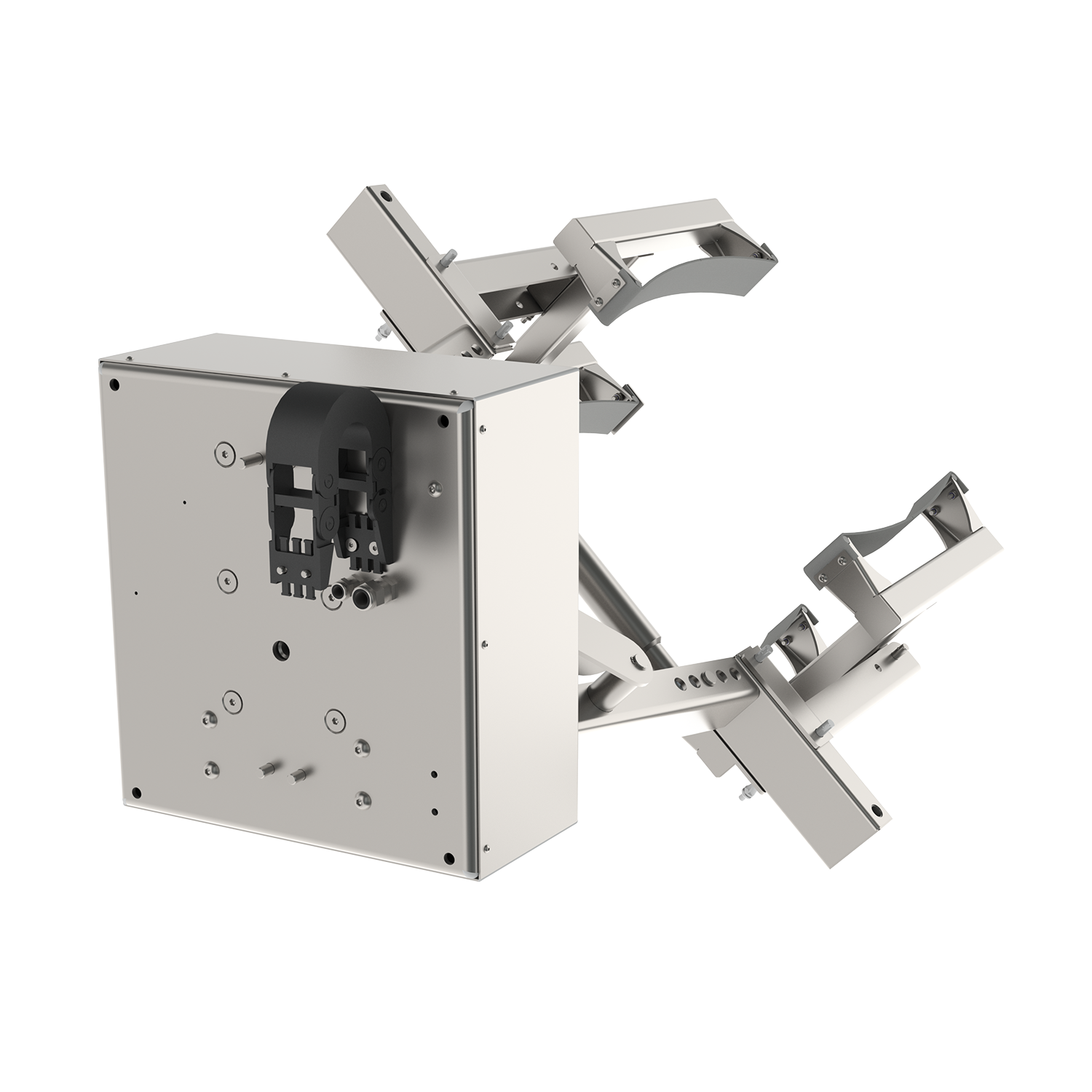

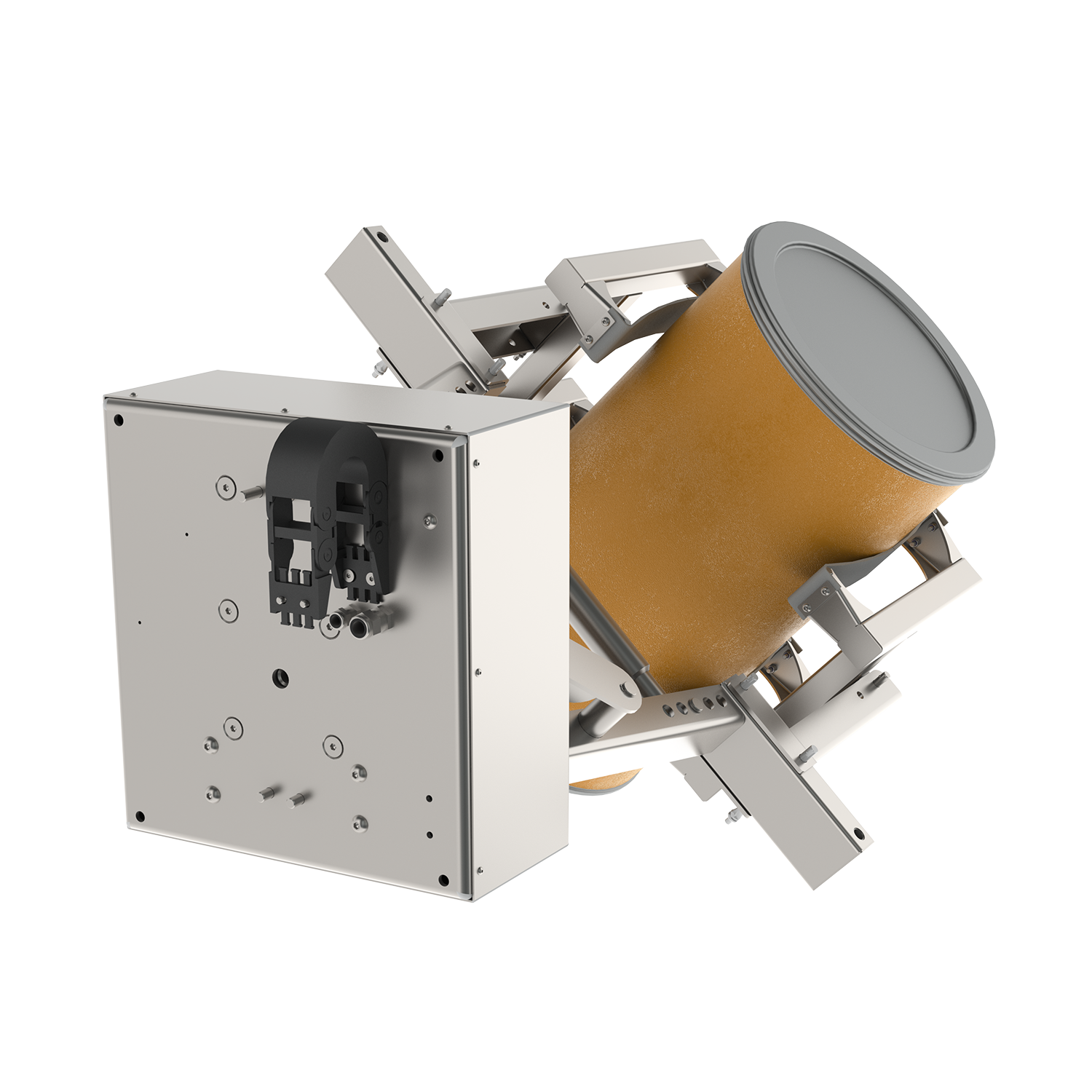

Elektrische Dreheinheit (ERU)

Die elektrische Dreheinheit (ERU) wird direkt auf dem Minilifter montiert und ist für die seitliche Rotation von Lasten wie Kisten, Rollen, Trommeln und Fässern mithilfe eines angebauten Hebewerkzeugs entwickelt. Das Hebewerkzeug wird direkt auf die Flansch-Schnittstelle der Hauptwelle geschraubt, wodurch die Kompatibilität mit verschiedenen Arten von Hebewerkzeugen sichergestellt wird.

Die Rotation wird von einem Elektromotor über ein selbsthemmendes Schneckengetriebe angetrieben, das die Hauptwelle bewegt. Das selbsthemmende Getriebesystem sorgt dafür, dass die Last in der gewünschten Position sicher gehalten wird, wenn die Rotation stoppt. Dadurch ist die ERU für die Handhabung schwerer Lasten mit gegebenenfalls versetztem Schwerpunkt geeignet.

Ein integrierter Encoder überwacht kontinuierlich die Rotationsposition der ERU. Daher stoppt der elektrische Lifter automatisch in der Mittelposition (wenn die Last vertikal steht) und kann zudem auf mehrere vorprogrammierte Positionen in sowohl Uhrzeiger- als auch Gegenuhrzeigerrichtung eingestellt werden, typischerweise bei 90° oder 180°.

Die ERU wird über eine Fernbedienung gesteuert und gewährleistet eine präzise und wiederholgenaue Positionierung während des Betriebs.

Hauptmerkmale:

• Elektrisch motorbetriebene Rotation
  Maximales Drehmoment: 370 Nm bei 4,5 U/min

• Selbsthemmendes Schneckengetriebe zur sicheren Lastfixierung und ohne Rücktrieb

• Integrierter Encoder für präzise und wiederholgenaue Positionierung mit Positionsrückmeldung

• Automatischer Stopp in der Mittelposition
  Wahlweise vorprogrammierte
• Stopppositionen in Uhrzeiger- und Gegenuhrzeigerrichtung (typischerweise 90° oder 180°)

• Fernbedienter Betrieb

• Ausgelegt für die Handhabung von Kisten, Rollen, Fässern und asymmetrischen Lasten
  Hebewerkzeug wird über eine Schraubverbindung an der Flansch-Schnittstelle der Hauptwelle montiert
• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (elektrische Klemme (EC), manuelle Klemme (MC), manuelle Klemme mit Spindel (MCS), elektrische Linearklemme (ELC), manuelle Linearklemme (MLC), Gabeln (Gabel (F), verstellbare Gabel (AF) sowie Expandereinheiten (elektrische Expandereinheit (EEU) und manuelle Expandereinheit (MEU)

Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren seitlichen Rotationsfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und seitliche Drehen von Fässern und Rollen ausgelegt sind, umfassen:

• Elektrische Linearklemme mit manueller Drehfunktion (ELC-MRU)

• Elektrische Linearklemme mit elektrischer Drehfunktion (ELC-ERU)

• Manuelle Linearklemme mit manueller Drehfunktion (MLC-MRU)
• Manuelle Linearklemme mit elektrischer Drehfunktion (MLC-ERU)

• Manuelle Klemme mit einfacher Drehfunktion (MC-SRU)

• Manuelle Klemme mit manueller Drehfunktion (MC-MRU)

• Manuelle Klemme mit elektrischer Drehfunktion (MC-ERU)

• Doppeldorn mit elektrischer Drehfunktion (DM-ERU)

• Metallplattform mit elektrischer Drehfunktion (MP-ERU)

Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihre elektrischen Hebevorrichtungen.
