Einfache und effiziente Handhabung von Rollen, Fässern und Trommeln durch elektrische Rotation

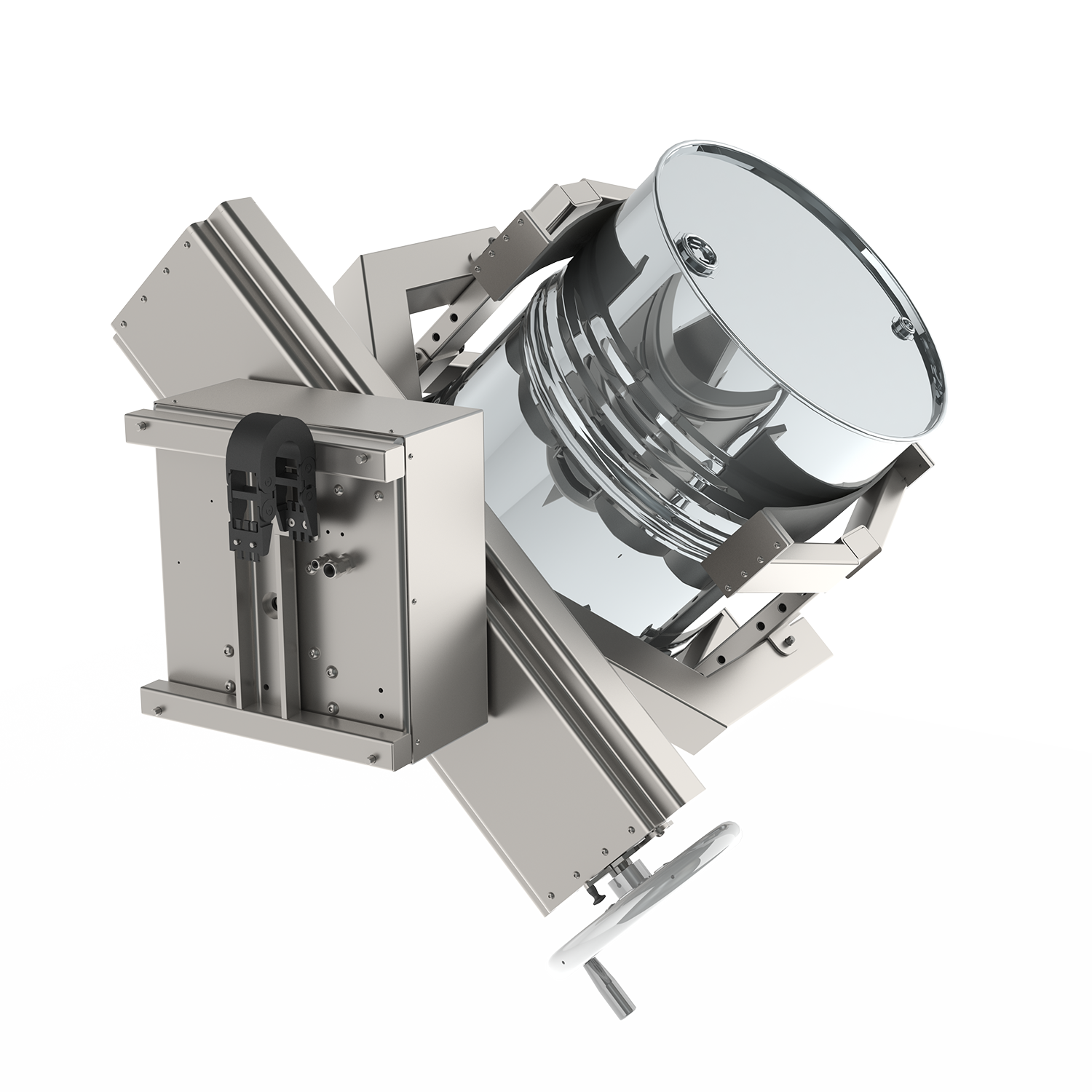

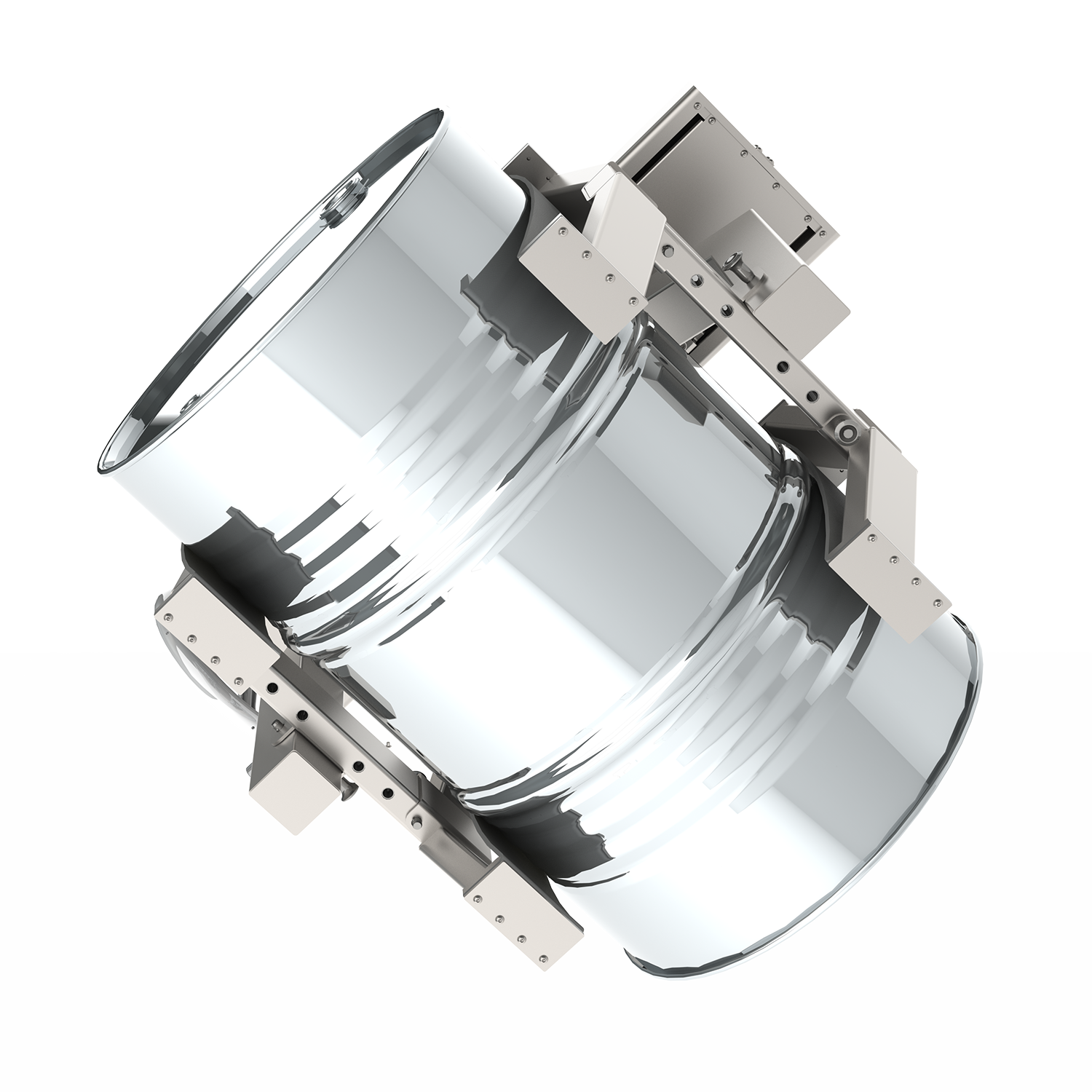

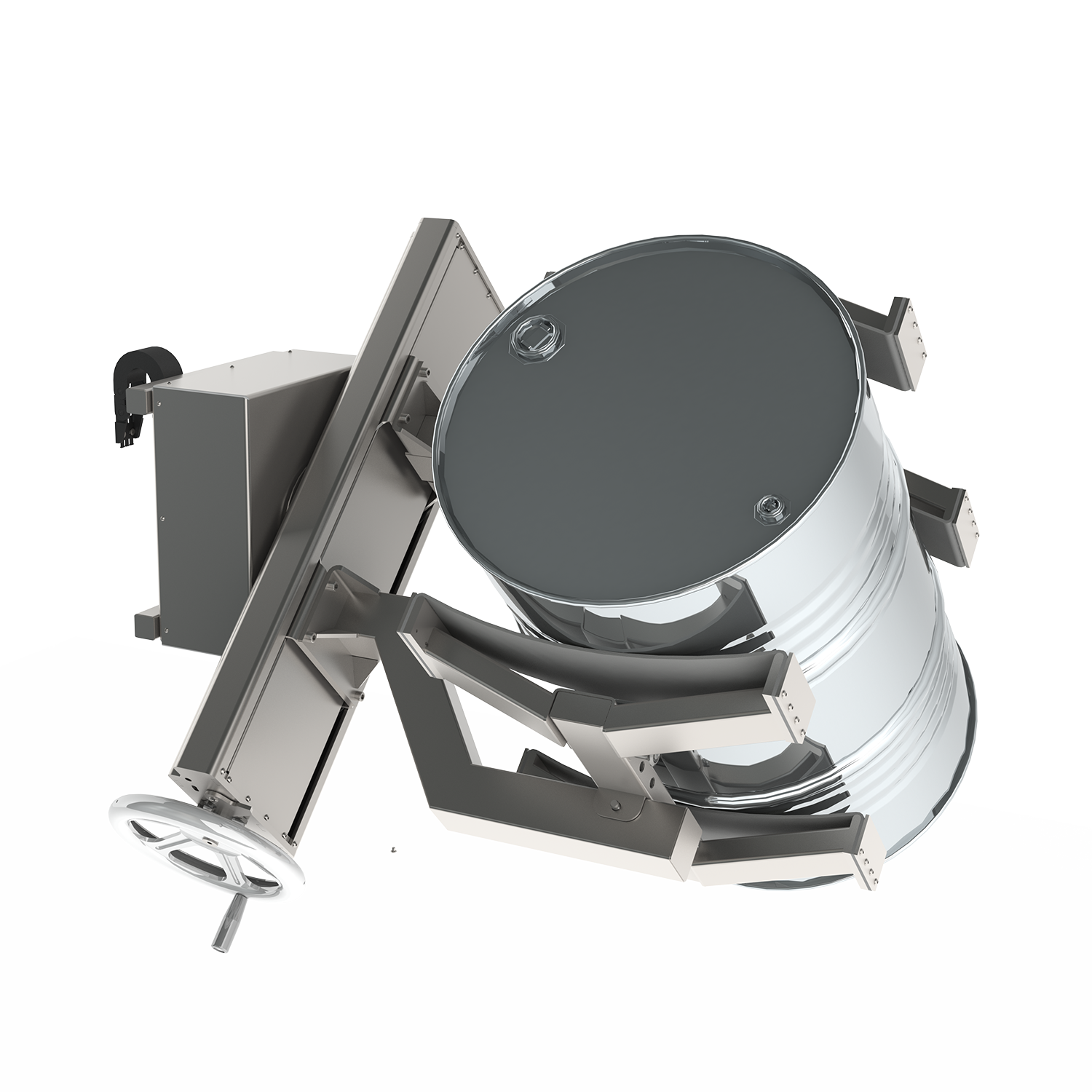

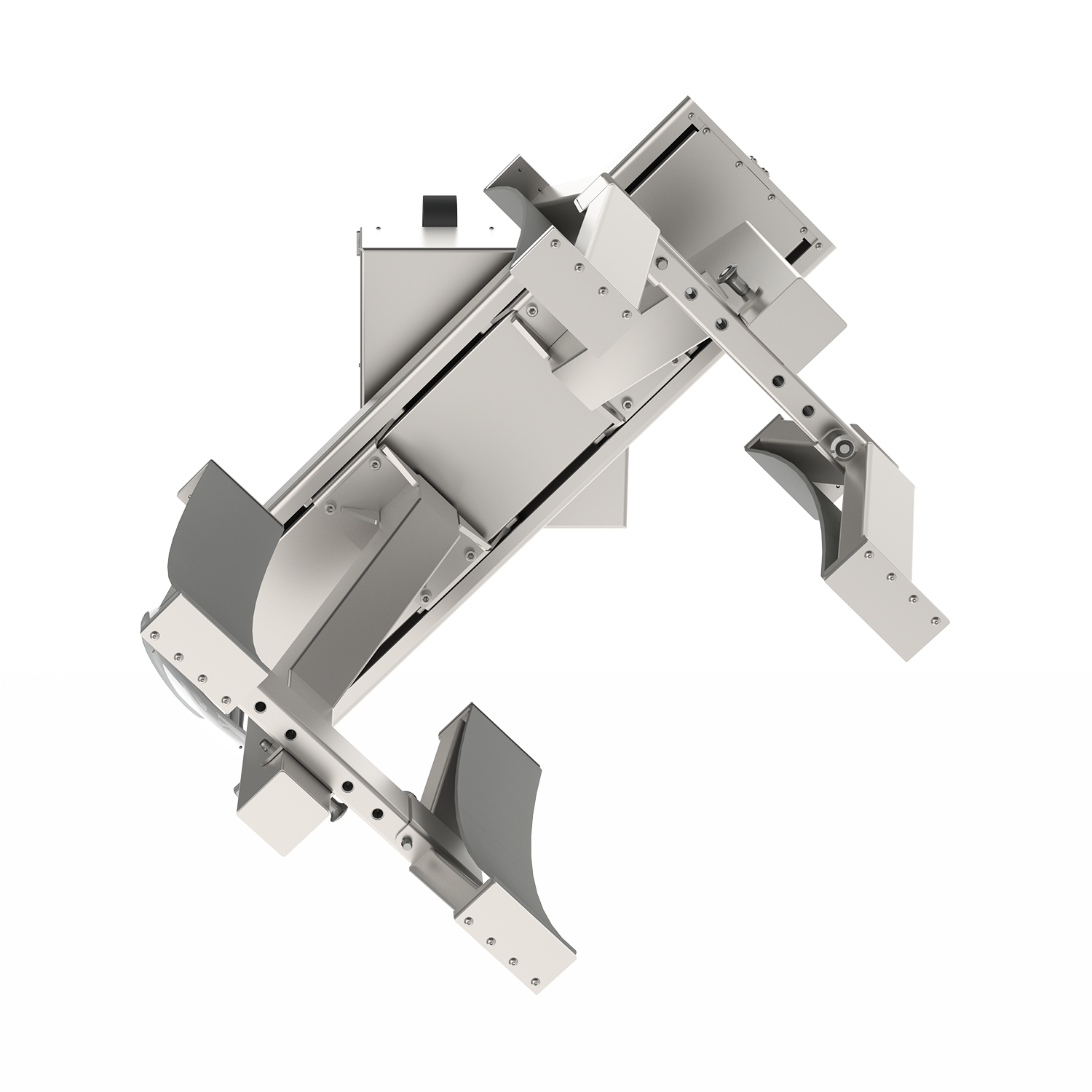

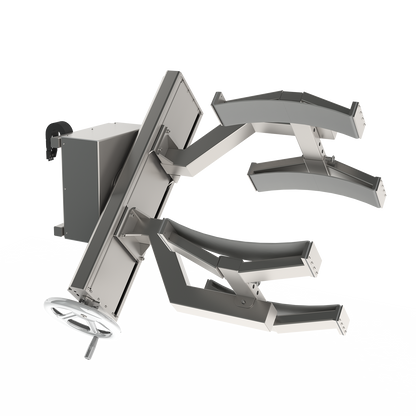

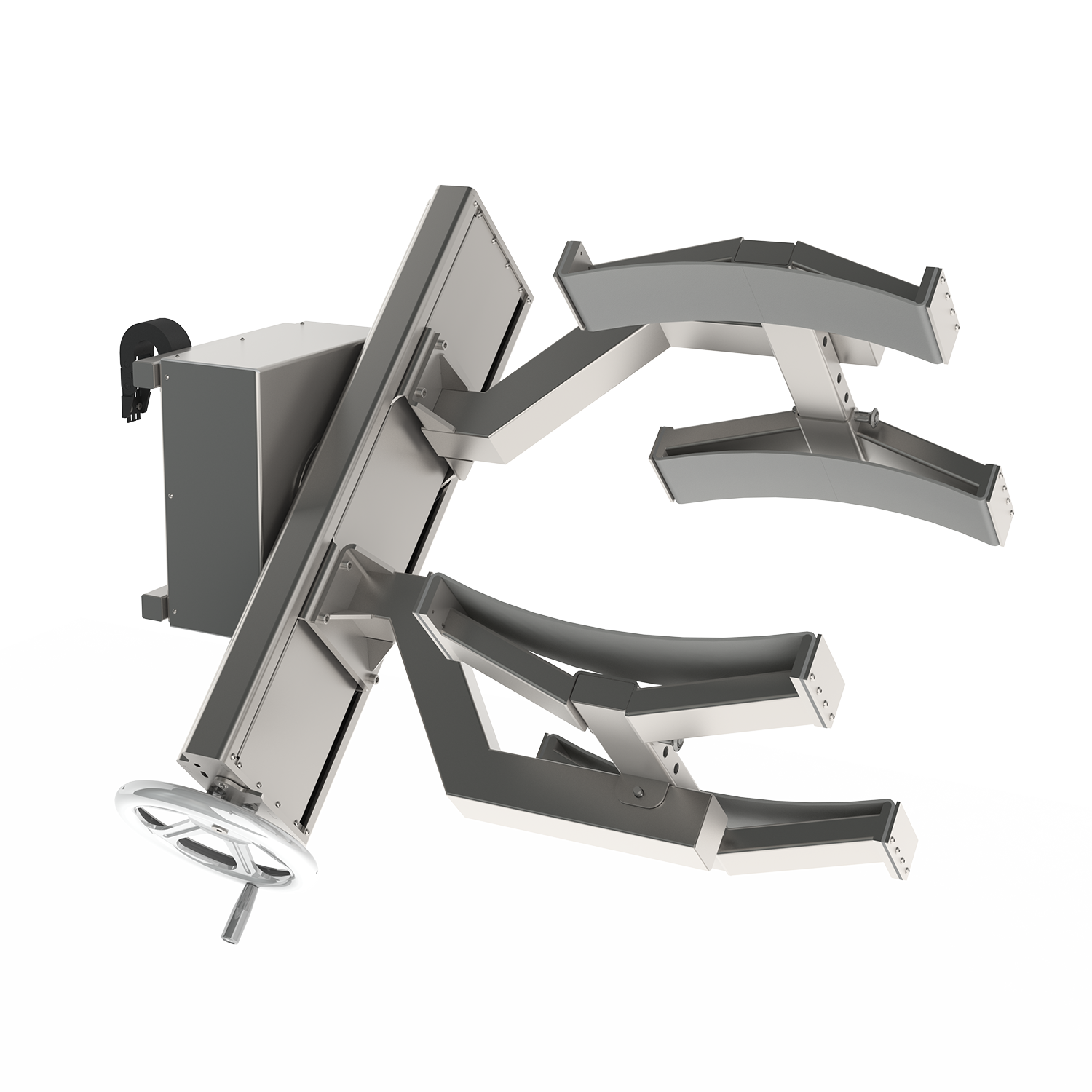

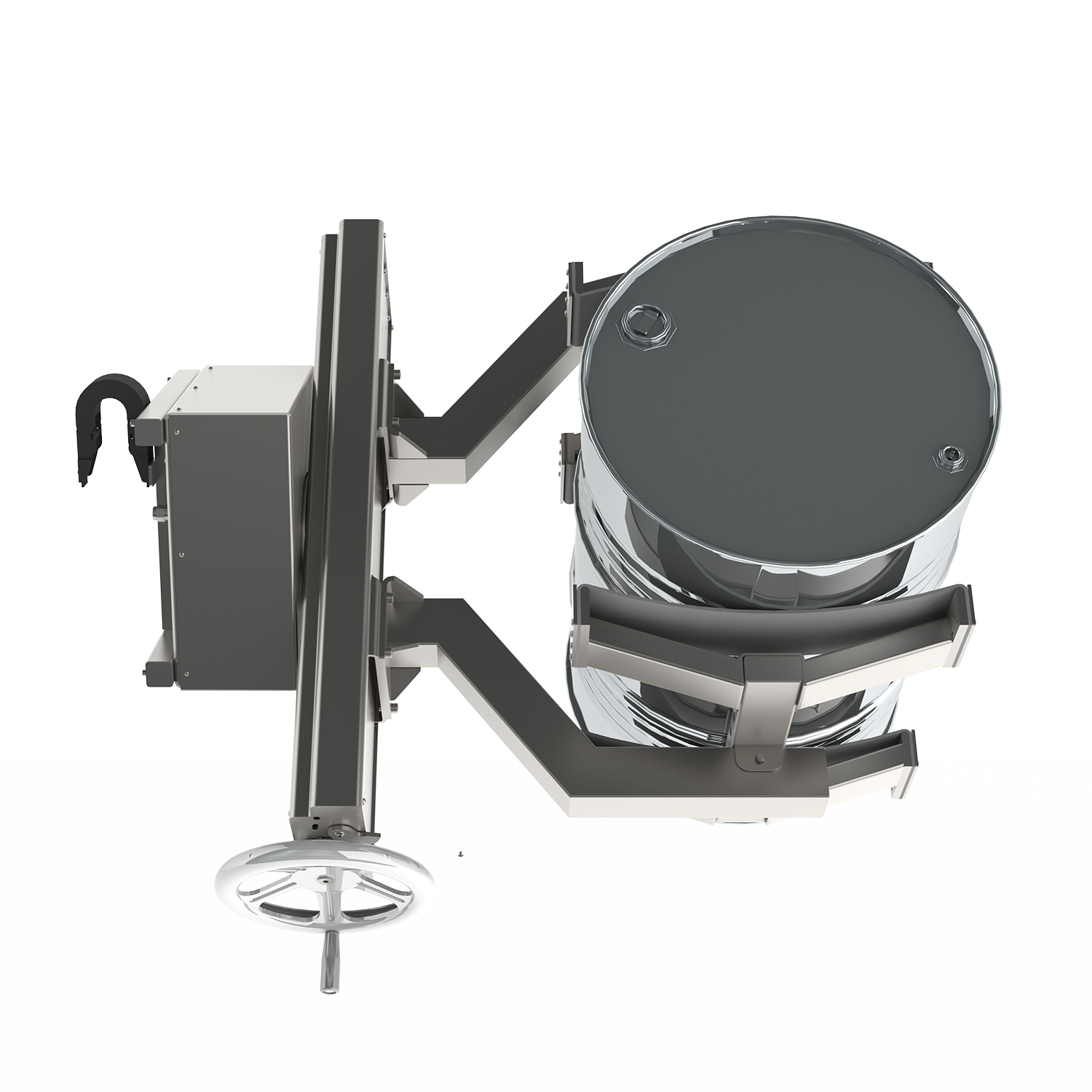

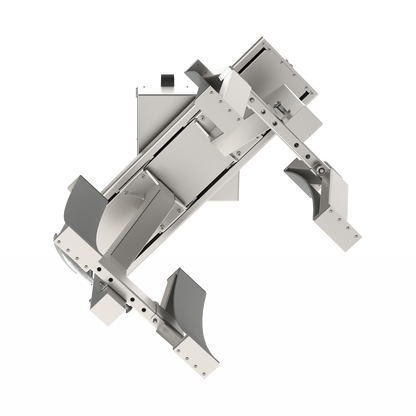

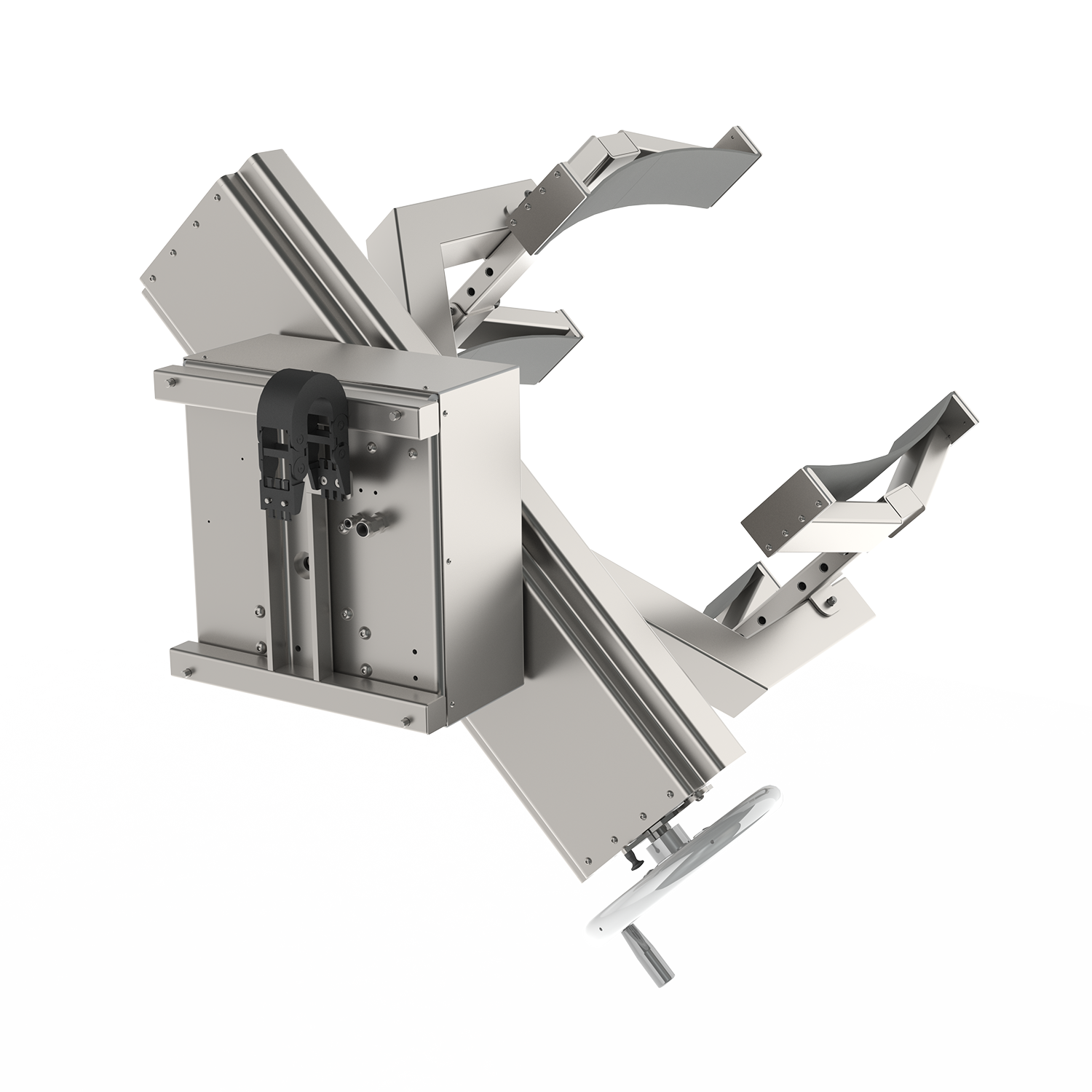

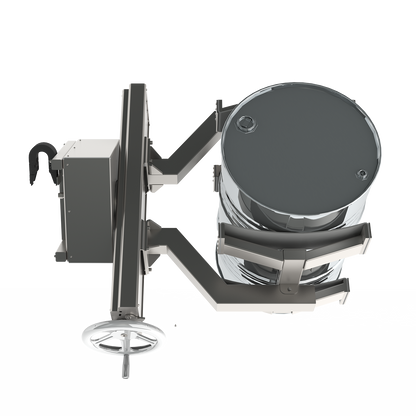

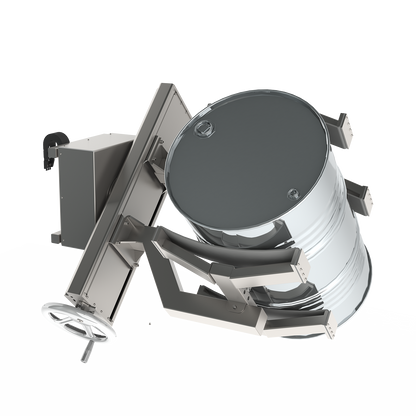

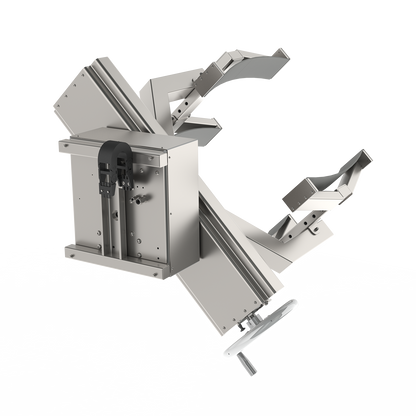

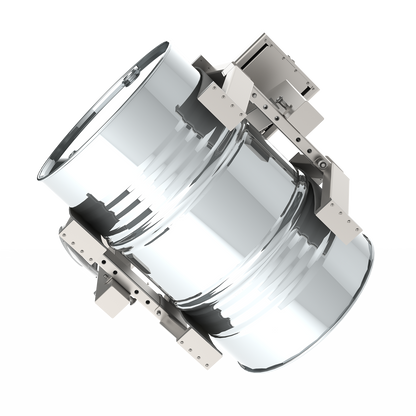

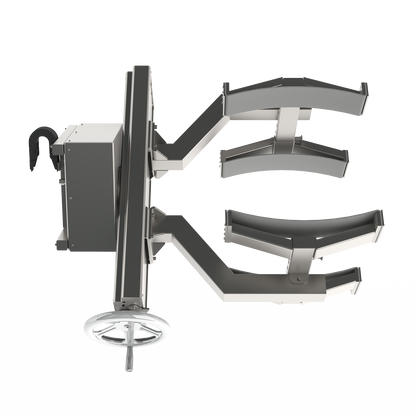

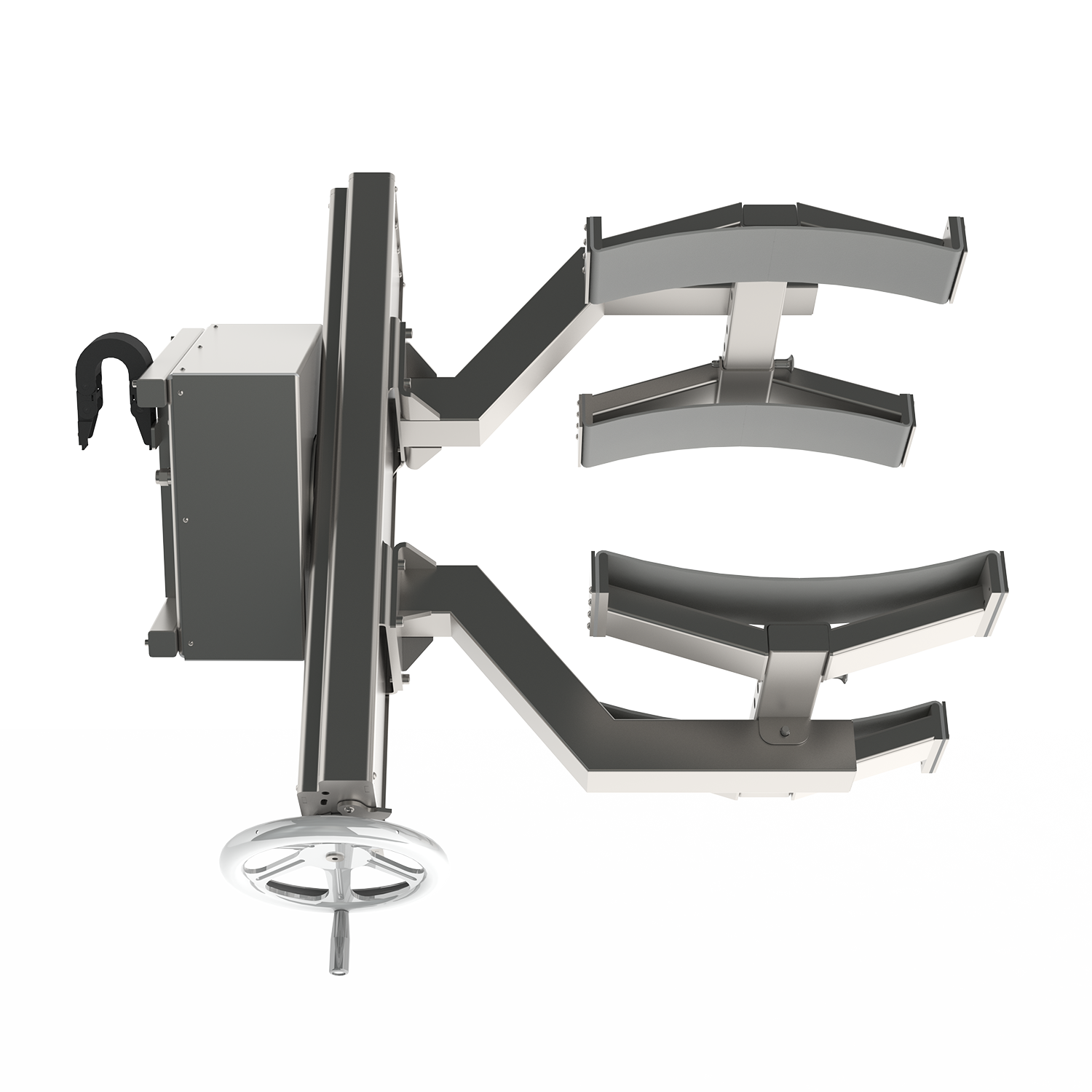

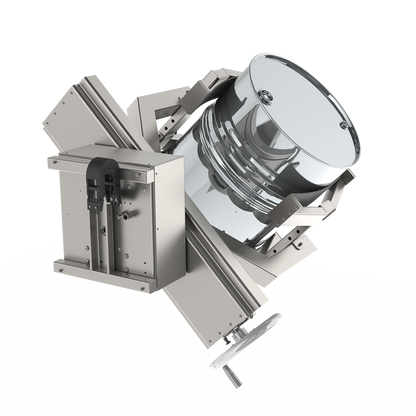

Die manuelle Linearklemme mit elektrischer Dreheinheit (MLC-ERU) ist für die effiziente Handhabung zylindrischer und ähnlicher schwerer Lasten wie Trommeln, Fässern und Rollen ausgelegt. Der manuell betätigte Klemmmechanismus ermöglicht ein sicheres Heben und Spannen der Last. Die Rotation der Last erfolgt elektrisch und wird per Fernbedienung gesteuert, um eine gleichmäßige und kontrollierte Bewegung während des Betriebs zu gewährleisten.

Durch die Kombination eines manuellen linearen Spannsystems mit einer ferngesteuerten elektrischen Dreheinheit reduziert die Lösung die Belastung des Bedieners während der Rotation, während gleichzeitig die direkte physische Beteiligung an der sicheren Lasthandhabung erhalten bleibt. Dadurch eignet sich das System besonders für anspruchsvolle Anwendungen mit schweren Lasten, bei denen stabile Steuerung, benutzerfreundliche Bedienung und effizienter Betrieb entscheidend sind.

Systemkonfiguration - zwei integrierte Einheiten

Die MLC-MRU besteht aus zwei Komponenten, die zusammenarbeiten:

• Manuelle Linearklemme (MLC)

• Elektrische Dreheinheit (ERU)

Manuelle Linearklemme (MLC)

Die manuelle Linearklemme (MLC) ist für das manuelle Spannen von Lasten mithilfe verschiedener Hubarme und Greifer ausgelegt - abhängig von der Art der Last.

Die MLC kann je nach Anwendung und Handhabungsanforderungen mit Kipp- oder Rotationseinheiten kombiniert werden. Sie wird häufig für das Handling von Trommeln, Fässern, Rollen und ähnlichen Lasten eingesetzt.

Die MLC besteht aus einem selbsthemmenden Schneckengetriebesystem, das die Schlitten durch manuelle Betätigung des Handrads antreibt. Das mechanische Design ermöglicht ein kontrolliertes Spannen und hält den Griff während der Hebe- und Handhabungsvorgänge sicher aufrecht.

Hauptmerkmale:

• Manuelles selbsthemmendes Schneckengetriebe-System mit handradbetätigten Schlitten

• Kontrolliertes und stabiles Spannen während der Hebe- und Handhabungsvorgänge

• Maximale Spannkraft von ca. 7500 N

• Kompatibel mit verschiedenen Manipulationswerkzeugen, einschließlich Rotationseinheiten wie elektrischer Dreheinheit (ERU) und manueller Dreheinheit (MRU) und Kippeinheiten wie elektrischer Kippeinheit (ETU) und manueller Kippeinheit (MTU)

• Unterstützt Konfigurationen mit Punktgreifern, Plattengreifern und Bandgreifern

• Geeignet für Rollen, Trommeln, Fässer und ähnliche Lasten


Elektrische Dreheinheit (ERU)

Die elektrische Dreheinheit (ERU) wird direkt auf dem Minilifter montiert und ist für die seitliche Rotation von Lasten wie Kisten, Rollen, Trommeln und Fässern mithilfe eines angebauten Hebewerkzeugs entwickelt. Das Hebewerkzeug wird direkt auf die Flansch-Schnittstelle der Hauptwelle geschraubt, wodurch die Kompatibilität mit verschiedenen Arten von Hebewerkzeugen sichergestellt wird.

Die Rotation wird von einem Elektromotor über ein selbsthemmendes Schneckengetriebe angetrieben, das die Hauptwelle bewegt. Das selbsthemmende Getriebesystem sorgt dafür, dass die Last in der gewünschten Position sicher gehalten wird, wenn die Rotation stoppt. Dadurch ist die ERU für die Handhabung schwerer Lasten mit gegebenenfalls versetztem Schwerpunkt geeignet.

Ein integrierter Encoder überwacht kontinuierlich die Rotationsposition der ERU. Daher stoppt der elektrische Lifter automatisch in der Mittelposition (wenn die Last vertikal steht) und kann zudem auf mehrere vorprogrammierte Positionen in sowohl Uhrzeiger- als auch Gegenuhrzeigerrichtung eingestellt werden, typischerweise bei 90° oder 180°.

Die ERU wird über eine Fernbedienung gesteuert und gewährleistet eine präzise und wiederholgenaue Positionierung während des Betriebs.

Hauptmerkmale:

• Elektrisch motorbetriebene Rotation
  Maximales Drehmoment: 370 Nm bei 4,5 U/min

• Selbsthemmendes Schneckengetriebe zur sicheren Lastfixierung und ohne Rücktrieb

• Integrierter Encoder für präzise und wiederholgenaue Positionierung mit Positionsrückmeldung

• Automatischer Stopp in der Mittelposition
  Wahlweise vorprogrammierte
• Stopppositionen in Uhrzeiger- und Gegenuhrzeigerrichtung (typischerweise 90° oder 180°)

• Fernbedienter Betrieb

• Ausgelegt für die Handhabung von Kisten, Rollen, Fässern und asymmetrischen Lasten
  Hebewerkzeug wird über eine Schraubverbindung an der Flansch-Schnittstelle der Hauptwelle montiert
• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (elektrische Klemme (EC), manuelle Klemme (MC), manuelle Klemme mit Spindel (MCS), elektrische Linearklemme (ELC), manuelle Linearklemme (MLC), Gabeln (Gabel (F), verstellbare Gabel (AF) sowie Expandereinheiten (elektrische Expandereinheit (EEU) und manuelle Expandereinheit (MEU)

Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren seitlichen Rotationsfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und seitliche Drehen von Fässern und Rollen ausgelegt sind, umfassen:

• Elektrische Linearklemme mit manueller Drehfunktion (ELC-MRU)

• Elektrische Linearklemme mit elektrischer Drehfunktion (ELC-ERU)

• Manuelle Linearklemme mit manueller Drehfunktion (MLC-MRU)

• Manuelle Klemme mit einfacher Drehfunktion (MC-SRU)

• Manuelle Klemme mit manueller Drehfunktion (MC-MRU)

• Manuelle Klemme mit elektrischer Drehfunktion (MC-ERU)

• Elektrische Klemme mit elektrischer Drehfunktion (EC-ERU)

• Doppeldorn mit elektrischer Drehfunktion (DM-ERU)

• Metallplattform mit elektrischer Drehfunktion (MP-ERU)

Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihre elektrischen Hebevorrichtungen.
