Vollelektrisches System zur Handhabung schwerer Rollen und Fässer - weniger Belastung, mehr Vorteile

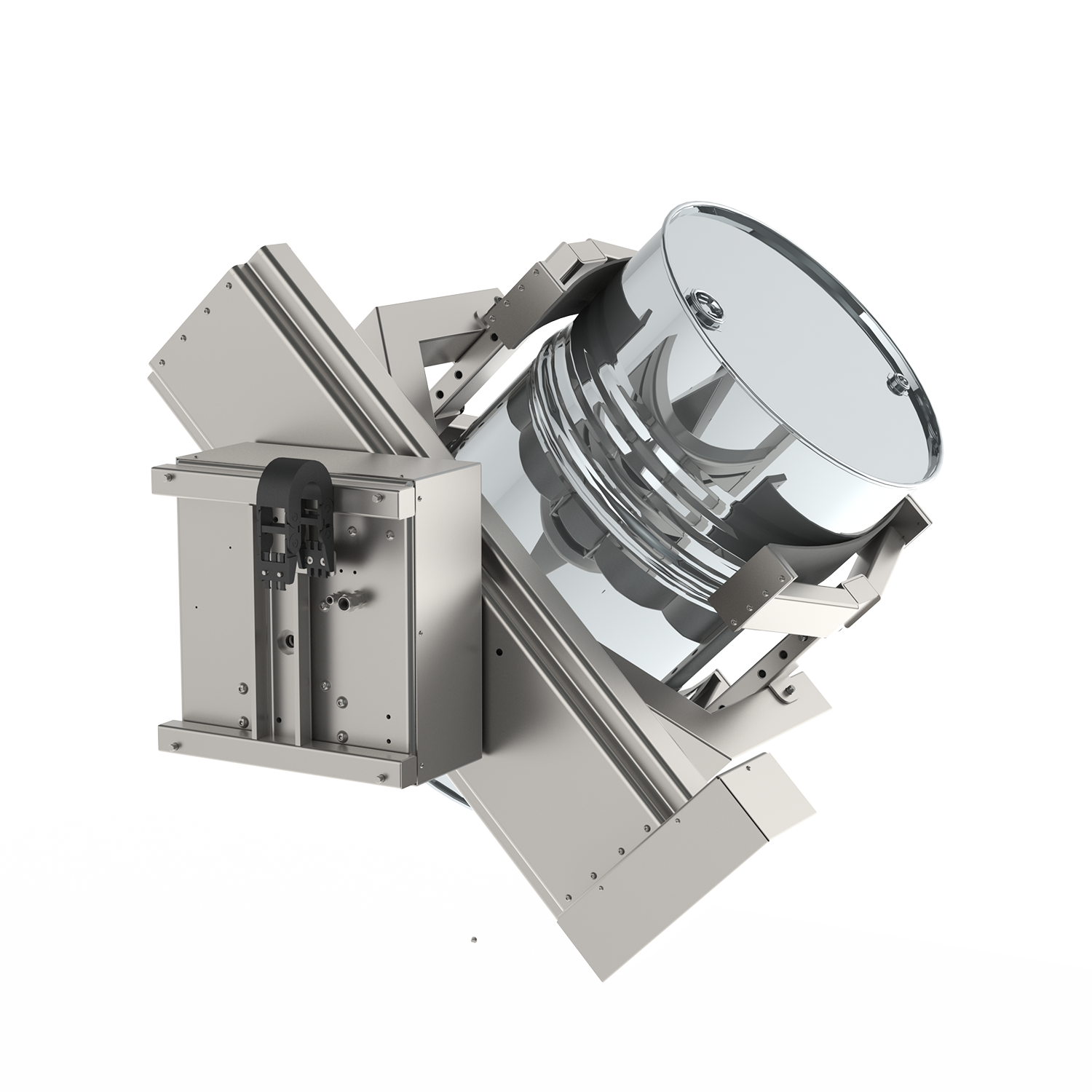

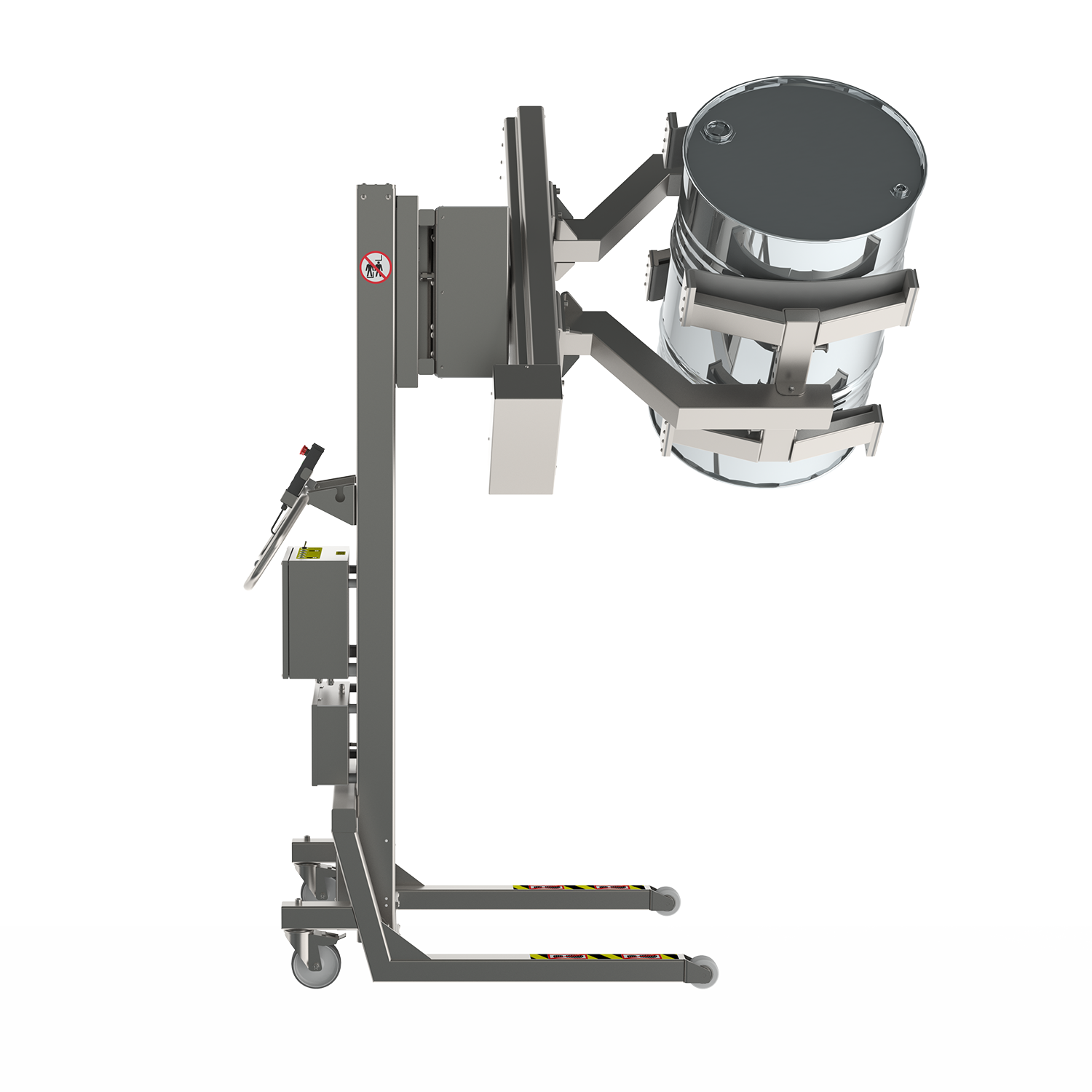

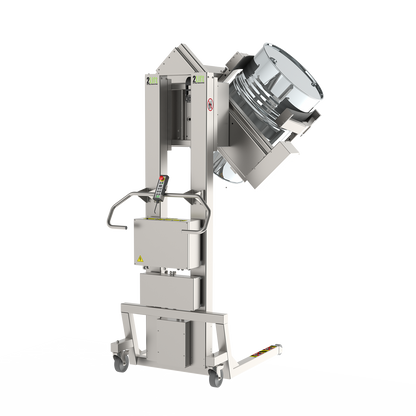

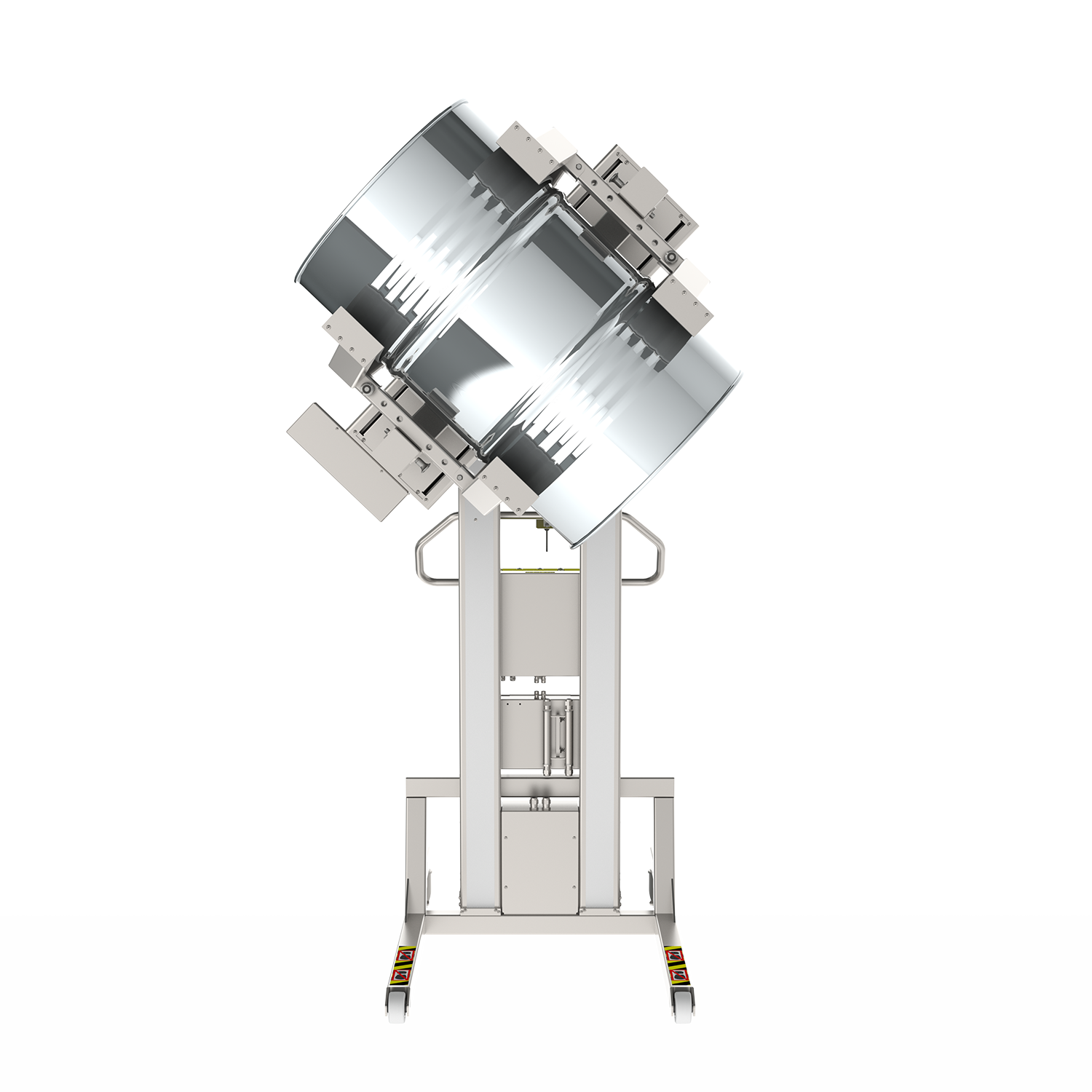

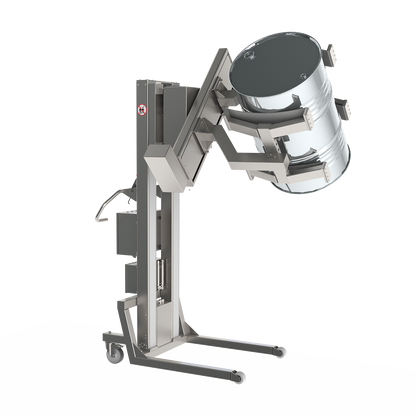

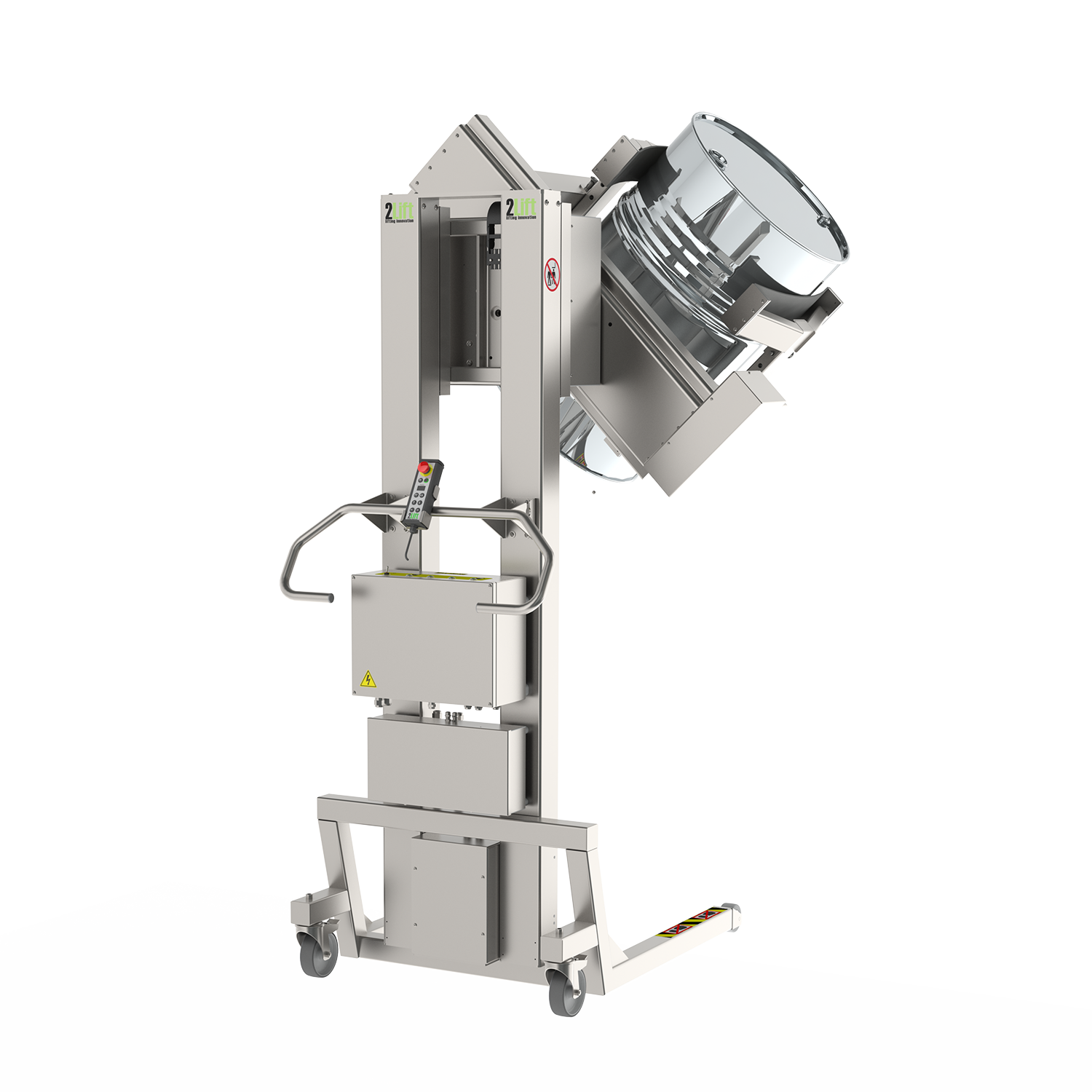

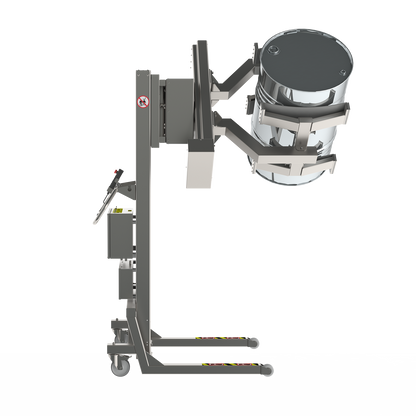

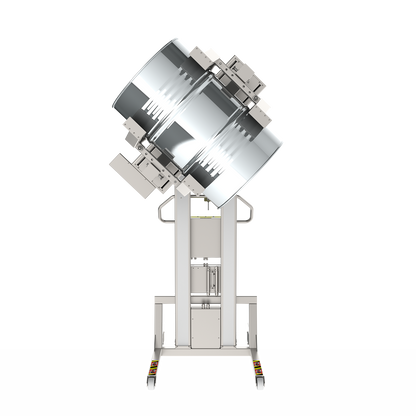

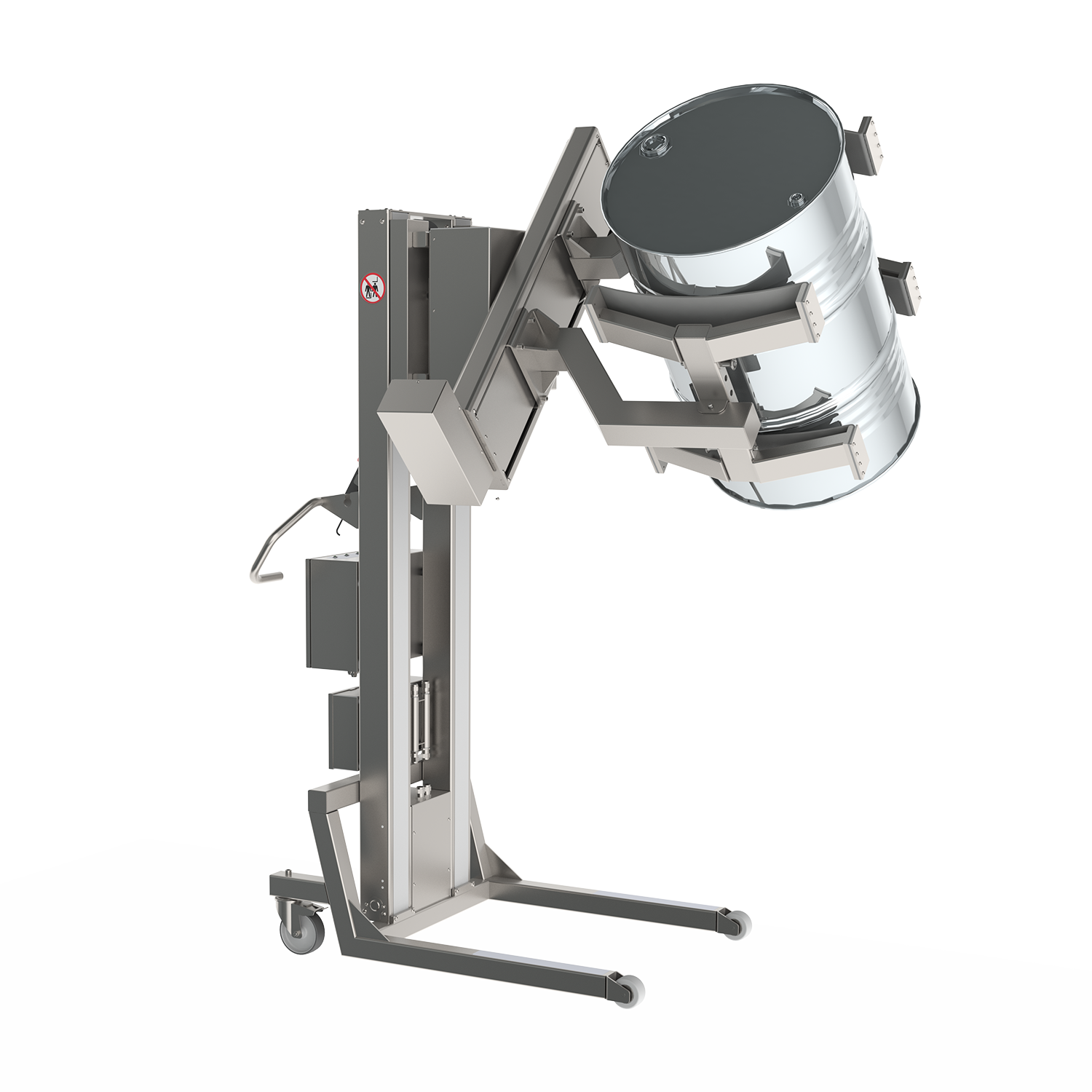

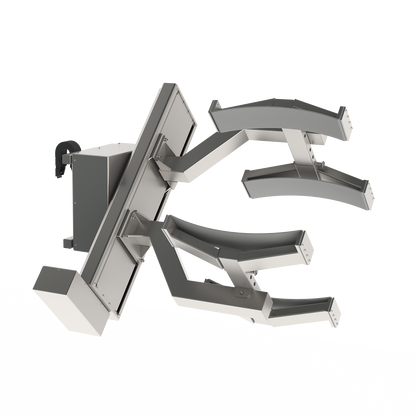

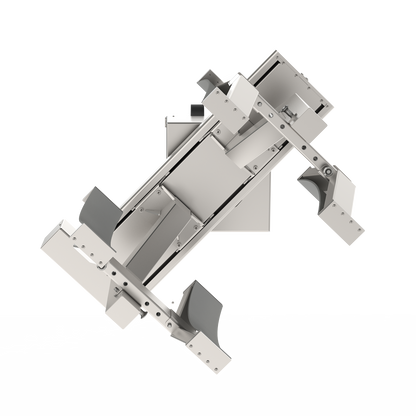

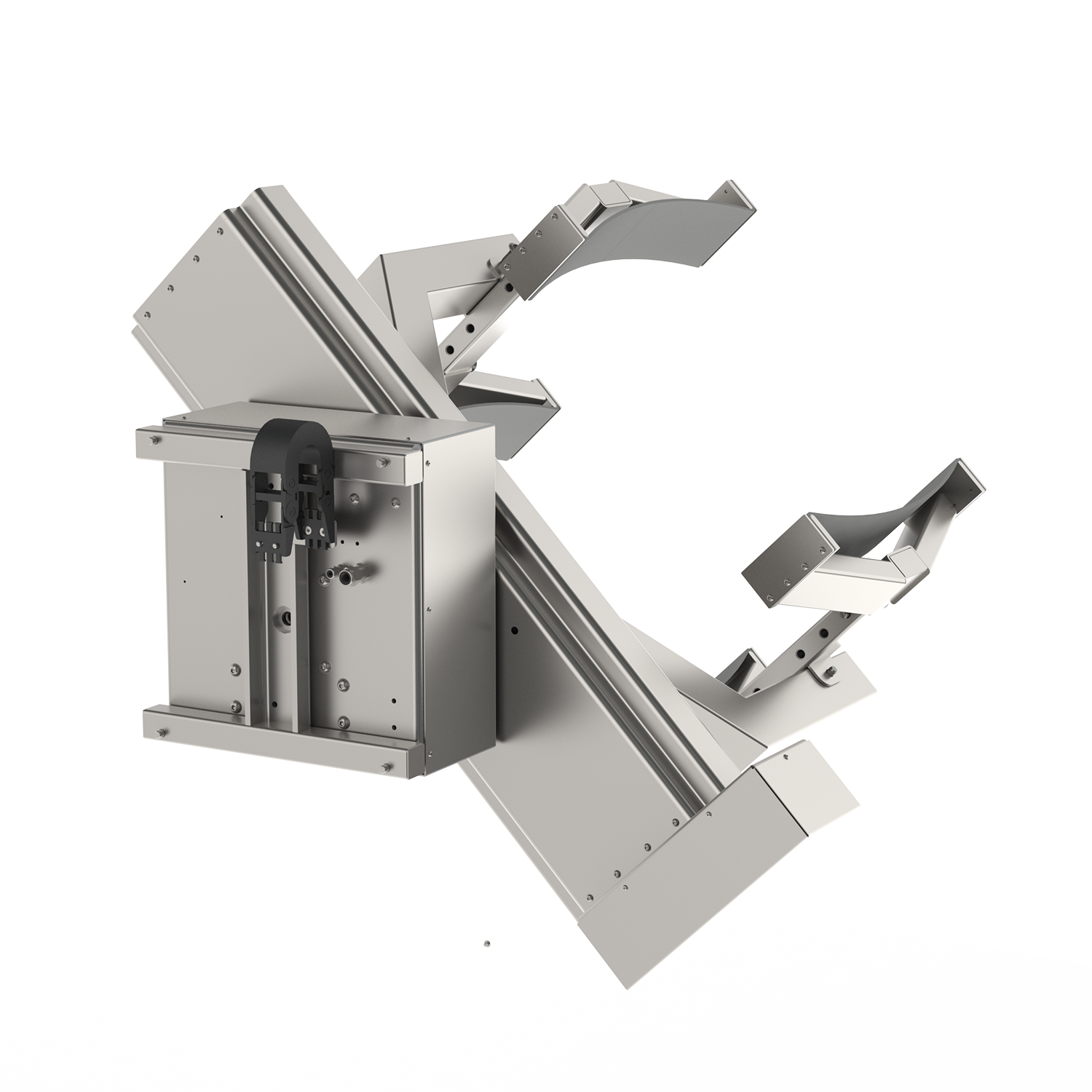

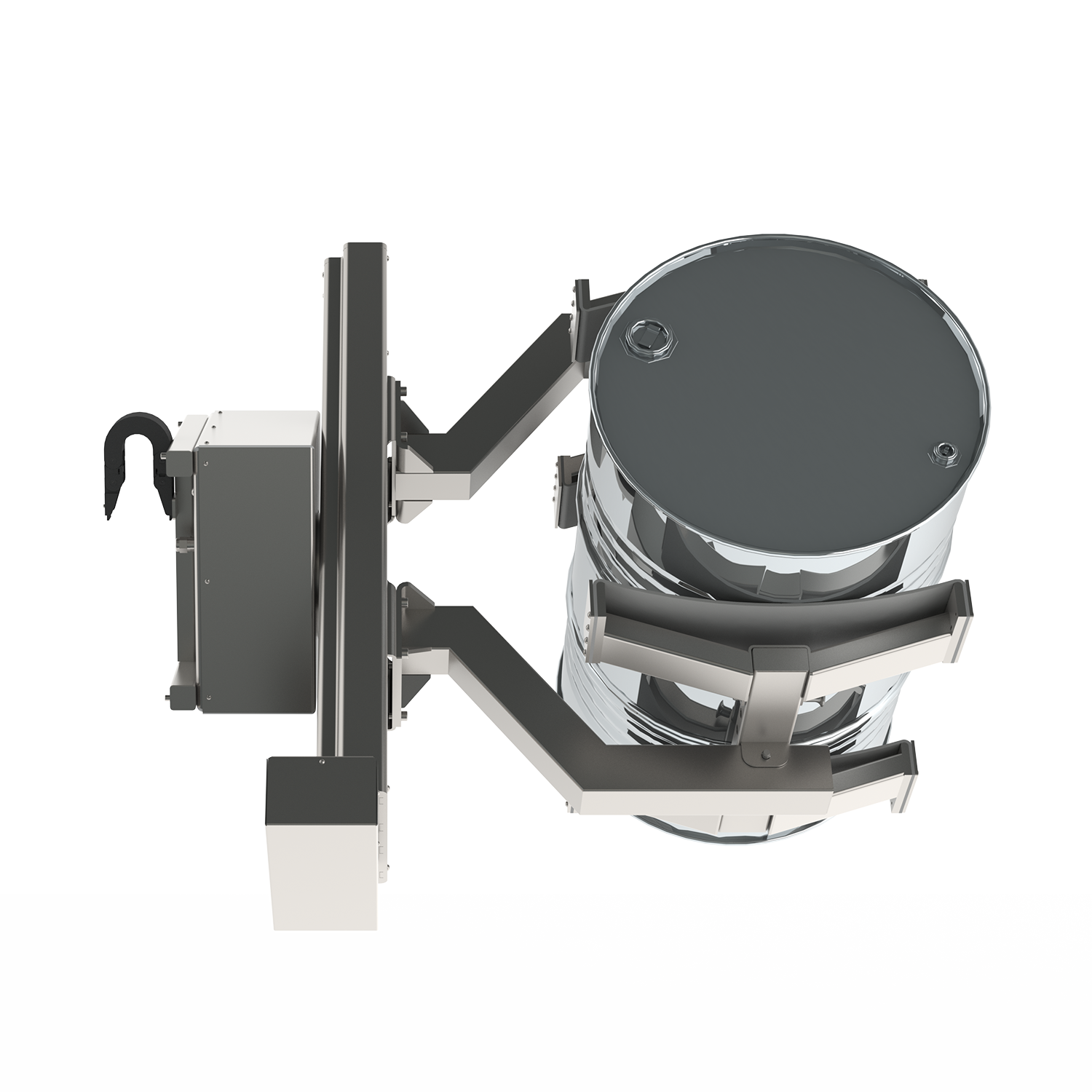

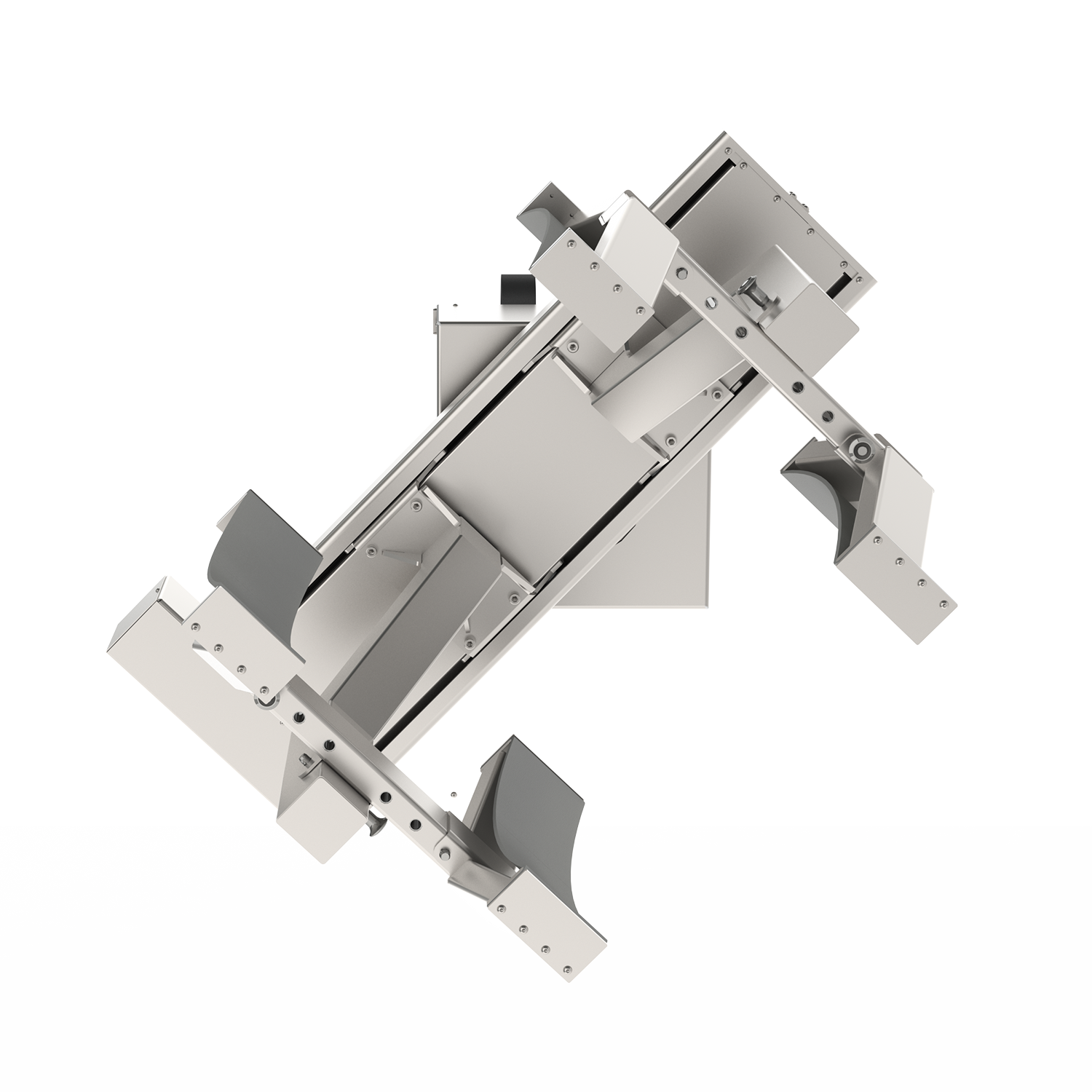

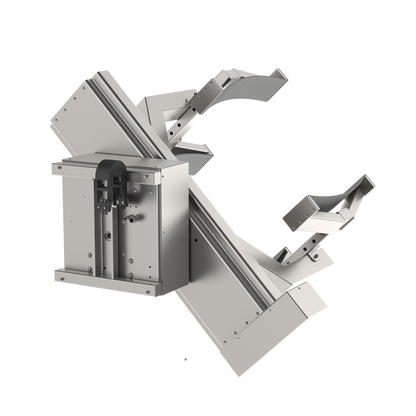

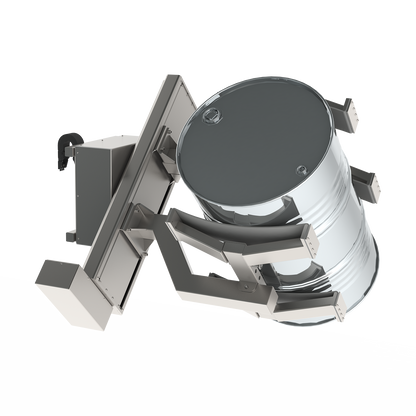

Die elektrische Linearklemme mit elektrischer Dreheinheit (ELC-ERU) wurde für die sichere und effiziente Handhabung zylindrischer Lasten wie Trommeln, Fässern und Rollen entwickelt.

Sie verfügt über ein vollelektrisches System, bei dem sowohl Heben, Spannen als auch Drehen elektrisch angetrieben und per Fernbedienung gesteuert werden. Dies ermöglicht eine gleichmäßige, präzise und mühelose Lastenhandhabung ohne manuelle Bedienung.

Damit eignet sich die Lösung besonders für sehr schwere Lasten oder Hebeaufgaben mit begrenztem Platz, bei denen der Bediener nicht sicher neben dem Minilift stehen kann. Durch den Verzicht auf manuelle Bedienung reduziert das System die körperliche Belastung und verbessert sowohl die Sicherheit als auch die Betriebseffizienz.

Systemkonfiguration - zwei integrierte Einheiten

Die ELC-ERU besteht aus zwei Komponenten, die zusammenarbeiten:

• Elektrische Linearklemme (ELC)

• Elektrische Dreheinheit (ERU)

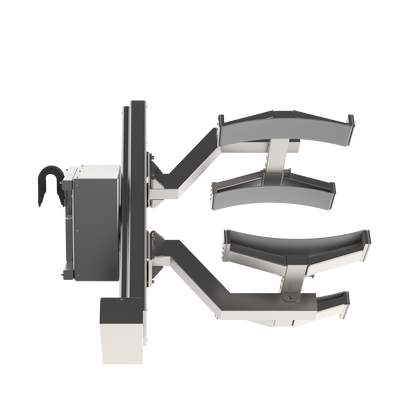

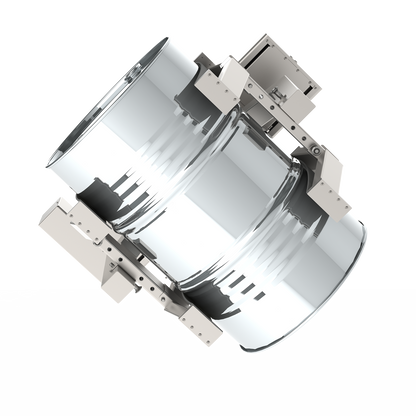

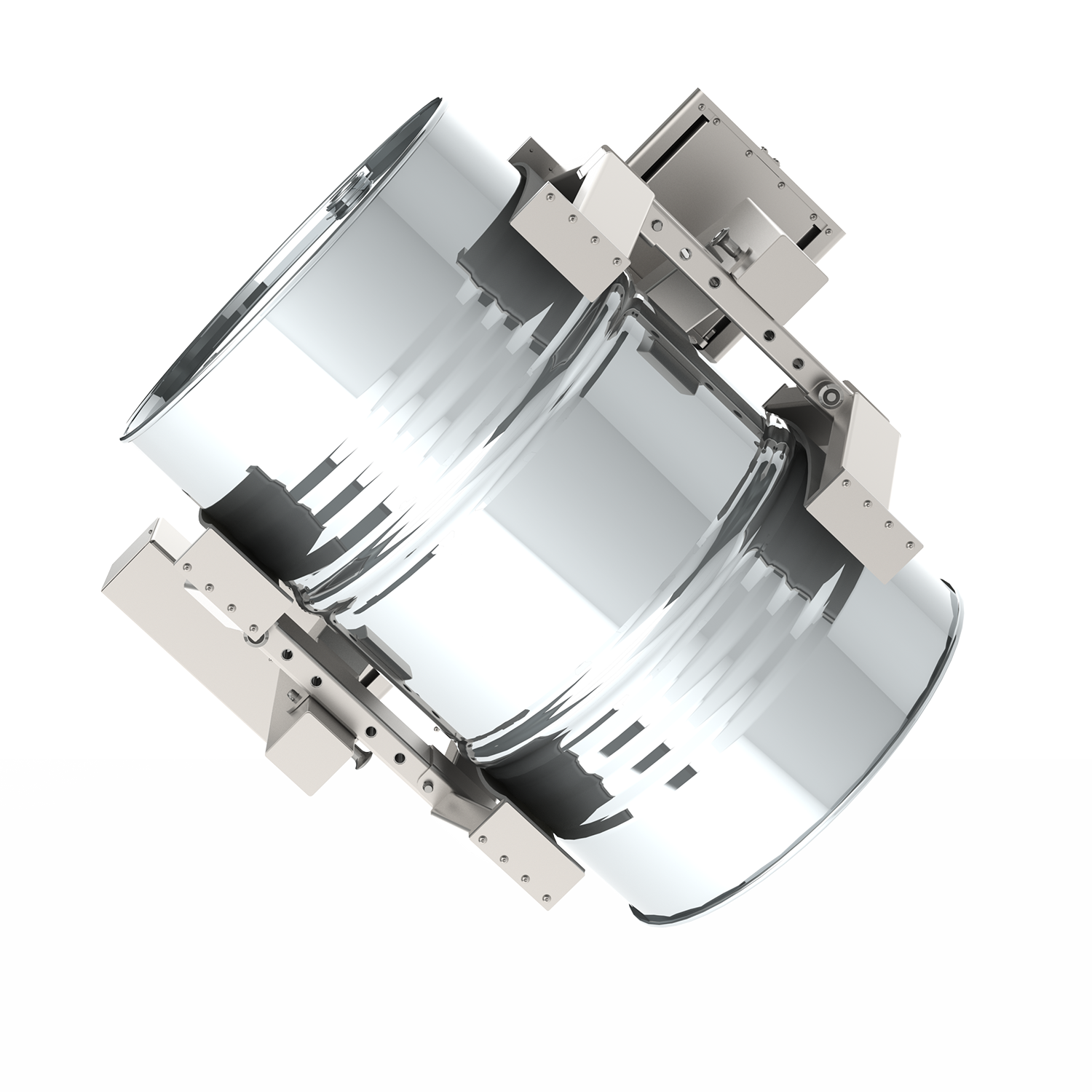

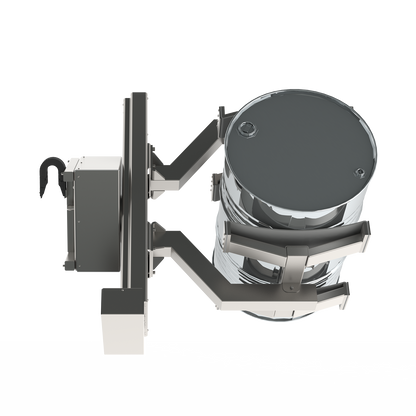

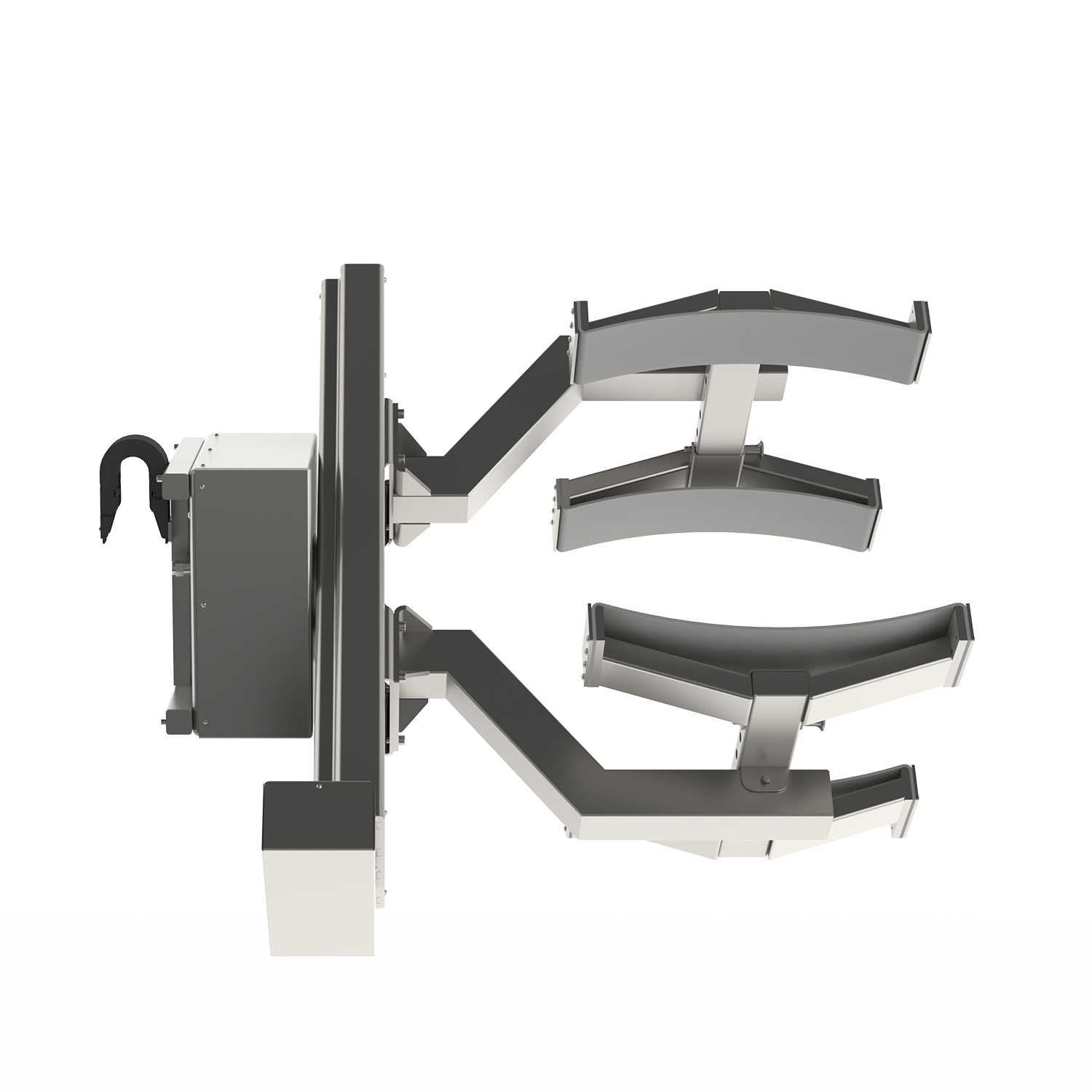

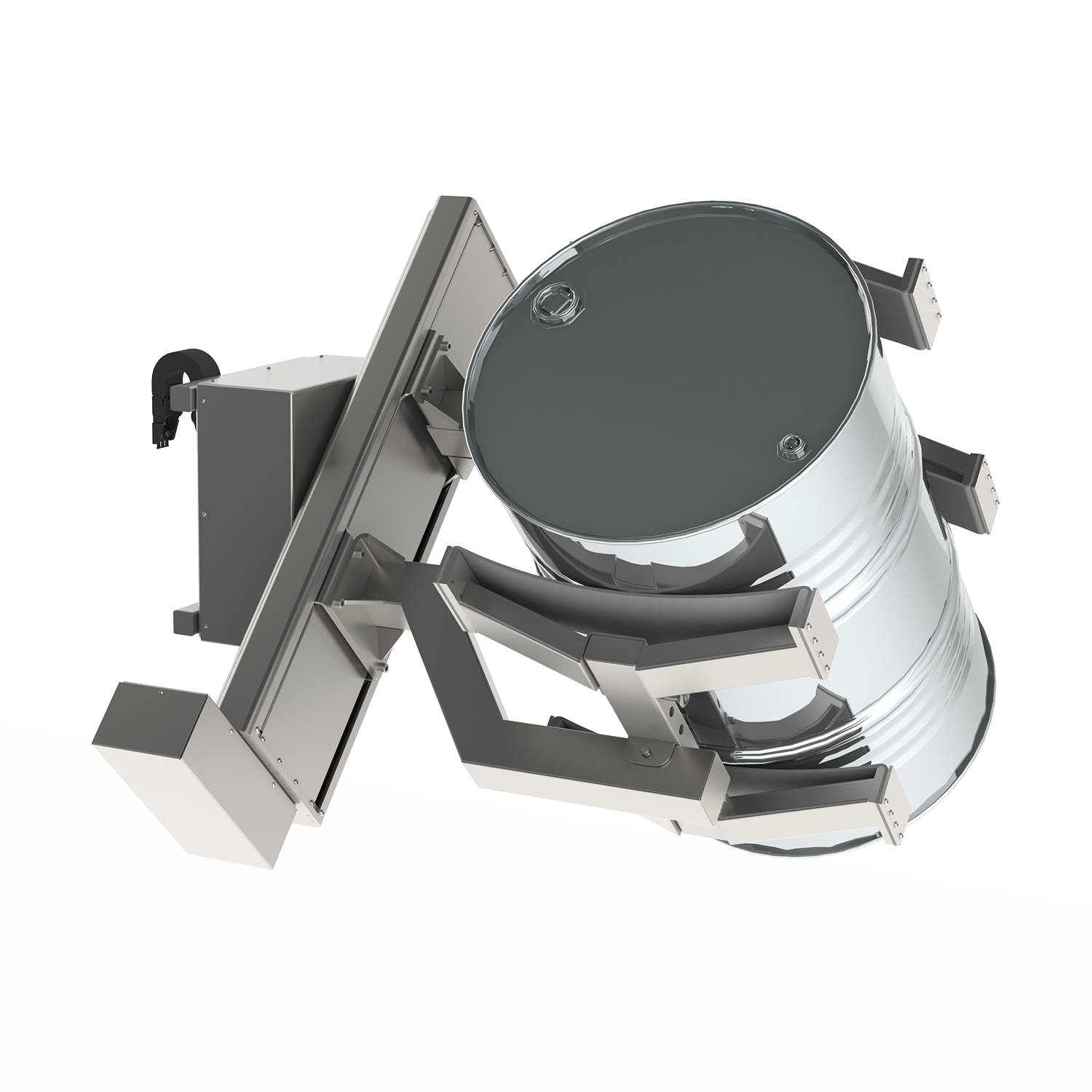

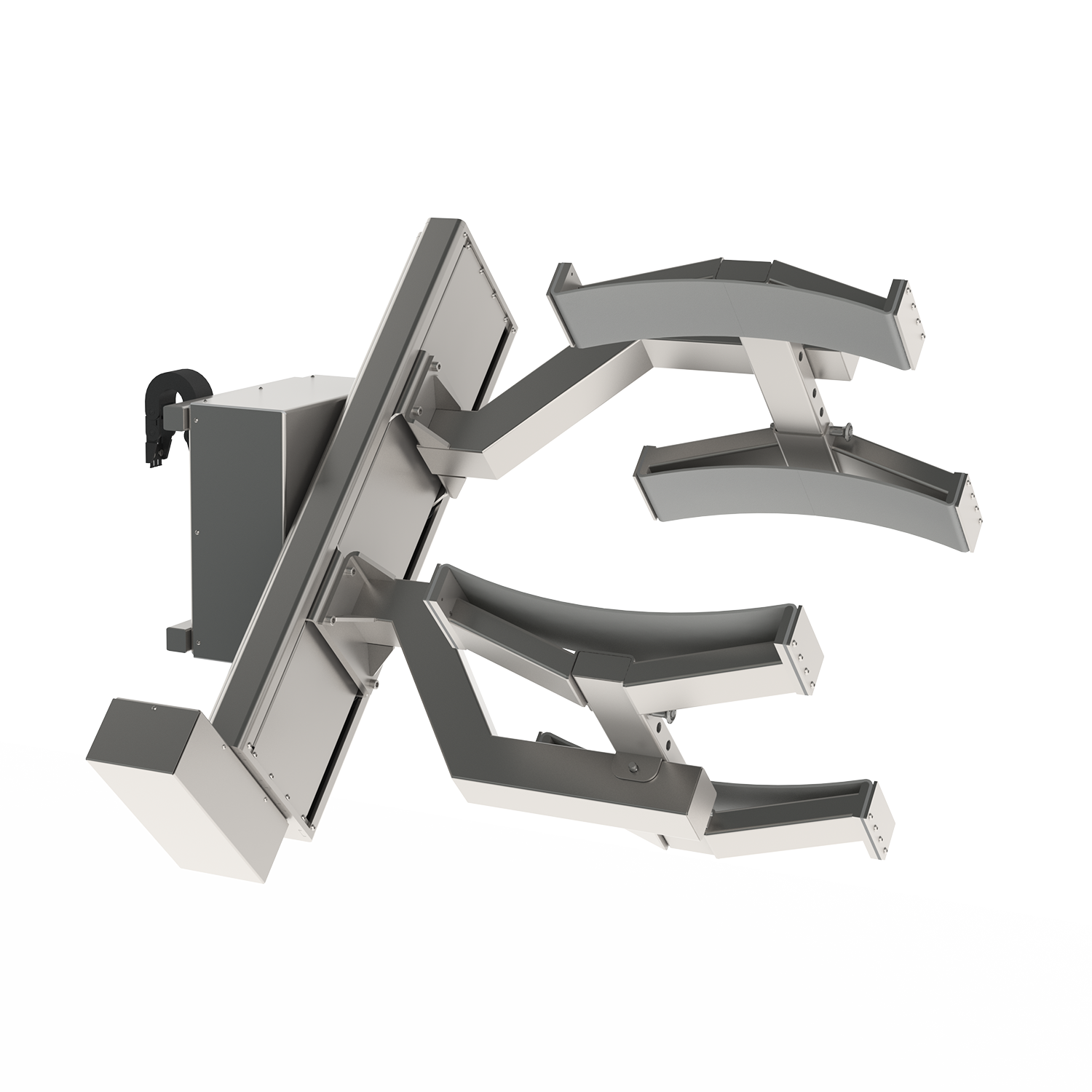

Elektrische Linearklemme (ELC)

Die elektrische Linearklemme (ELC) bietet präzisen, elektrisch angetriebenen Halt für zylindrische Lasten wie Trommeln, Fässer und Rollen. Ihr modularer Aufbau unterstützt verschiedene Hebearme und Greifer und kann mit Kipp- oder Dreheinheiten kombiniert werden.

Angetrieben von einem Elektromotor mit selbsthemmendem Schneckengetriebe gewährleistet die ELC eine gleichmäßige Bewegung des Schlittens und einen konstanten, zuverlässigen Halt. Ein elektronischer Überlastschutz stoppt die Funktion automatisch, wenn die maximale Kraft erreicht wird, und die Fernbedienung ermöglicht eine sichere Steuerung aus der Distanz. Das System hält die Last während des gesamten Hebevorgangs sicher, reduziert die körperliche Belastung des Bedieners und erhöht die Stabilität.

Hauptmerkmale:

• Elektrischer Motor mit selbsthemmendem Schneckengetriebe für Stabilität und sicheren Halt der Last

• Elektronischer Überlastschutz

• Fernbedienbare Steuerung

• Maximale Klemmkraft: 7500 N bei 6 mm/s (abhängig vom Lasttyp)

• Kompatibel mit verschiedenen Manipulationswerkzeugen, einschließlich Rotationseinheiten wie elektrischer Dreheinheit (ERU) und manueller Dreheinheit (MRU) und Kippeinheiten wie elektrischer Kippeinheit (ETU) und manueller Kippeinheit (MTU)

• Unterstützt Konfigurationen mit Punktgreifern, Plattengreifern und Bandgreifern

• Geeignet für Rollen, Trommeln, Fässer und ähnliche Lasten

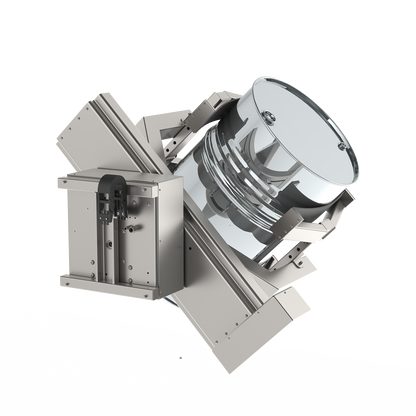

Elektrische Dreheinheit (ERU)

Die elektrische Dreheinheit (ERU) wird direkt auf dem Minilifter montiert und ist für die seitliche Rotation von Lasten wie Kisten, Rollen, Trommeln und Fässern mithilfe eines angebauten Hebewerkzeugs entwickelt. Das Hebewerkzeug wird direkt auf die Flansch-Schnittstelle der Hauptwelle geschraubt, wodurch die Kompatibilität mit verschiedenen Arten von Hebewerkzeugen sichergestellt wird.

Die Rotation wird von einem Elektromotor über ein selbsthemmendes Schneckengetriebe angetrieben, das die Hauptwelle bewegt. Das selbsthemmende Getriebesystem sorgt dafür, dass die Last in der gewünschten Position sicher gehalten wird, wenn die Rotation stoppt. Dadurch ist die ERU für die Handhabung schwerer Lasten mit gegebenenfalls versetztem Schwerpunkt geeignet.

Ein integrierter Encoder überwacht kontinuierlich die Rotationsposition der ERU. Daher stoppt der elektrische Lifter automatisch in der Mittelposition (wenn die Last vertikal steht) und kann zudem auf mehrere vorprogrammierte Positionen in sowohl Uhrzeiger- als auch Gegenuhrzeigerrichtung eingestellt werden, typischerweise bei 90° oder 180°.

Die ERU wird über eine Fernbedienung gesteuert und gewährleistet eine präzise und wiederholgenaue Positionierung während des Betriebs.

Hauptmerkmale:

• Elektrisch motorbetriebene Rotation
  Maximales Drehmoment: 370 Nm bei 4,5 U/min

• Selbsthemmendes Schneckengetriebe zur sicheren Lastfixierung und ohne Rücktrieb

• Integrierter Encoder für präzise und wiederholgenaue Positionierung mit Positionsrückmeldung

• Automatischer Stopp in der Mittelposition
  Wahlweise vorprogrammierte
• Stopppositionen in Uhrzeiger- und Gegenuhrzeigerrichtung (typischerweise 90° oder 180°)

• Fernbedienter Betrieb

• Ausgelegt für die Handhabung von Kisten, Rollen, Fässern und asymmetrischen Lasten
  Hebewerkzeug wird über eine Schraubverbindung an der Flansch-Schnittstelle der Hauptwelle montiert
• Kompatibel mit verschiedenen Hebewerkzeugkonfigurationen wie Klemmen (elektrische Klemme (EC), manuelle Klemme (MC), manuelle Klemme mit Spindel (MCS), elektrische Linearklemme (ELC), manuelle Linearklemme (MLC), Gabeln (Gabel (F), verstellbare Gabel (AF) sowie Expandereinheiten (elektrische Expandereinheit (EEU) und manuelle Expandereinheit (MEU)

Konstruktion und Anwendung

Robustes industrielles Design in Edelstahlkonstruktion gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Eine hygienische Designvariante ist für Reinraumanwendungen sowie für den Einsatz in der Lebensmittel- und Getränkeindustrie erhältlich.

Weitere Hebelösungen mit vergleichbaren seitlichen Rotationsfunktionen

Weitere Materialhandhabungsgeräte, die für das Heben und seitliche Drehen von Fässern und Rollen ausgelegt sind, umfassen:

• Elektrische Linearklemme mit manueller Drehfunktion (ELC-MRU)

• Manuelle Linearklemme mit elektrischer Drehfunktion (ELC-ERU)

• Manuelle Linearklemme mit manueller Drehfunktion (MLC-MRU)

• Manuelle Klemme mit einfacher Drehfunktion (MC-SRU)

• Manuelle Klemme mit manueller Drehfunktion (MC-MRU)

• Manuelle Klemme mit elektrischer Drehfunktion (MC-ERU)

• Elektrische Klemme mit elektrischer Drehfunktion (EC-ERU)

• Doppeldorn mit elektrischer Drehfunktion (DM-ERU)

• Metallplattform mit elektrischer Drehfunktion (MP-ERU)

Kontakt

Kontaktieren Sie uns gerne für ein Angebot, kundenspezifische Abmessungen oder Unterstützung bei der Auswahl des passenden Rollen- und Fassdrehwerkzeugs für Ihre industriellen Hebevorrichtungen.
